发布FBX格式BIM模型

功能说明：‌FBX格式是一种流行的3D文件格式，是许多3D工具使用的主要3D交换格式之一。有多款BIM软件支持导出FBX格式成果。如：Autodesk Revit、SketchUp等。

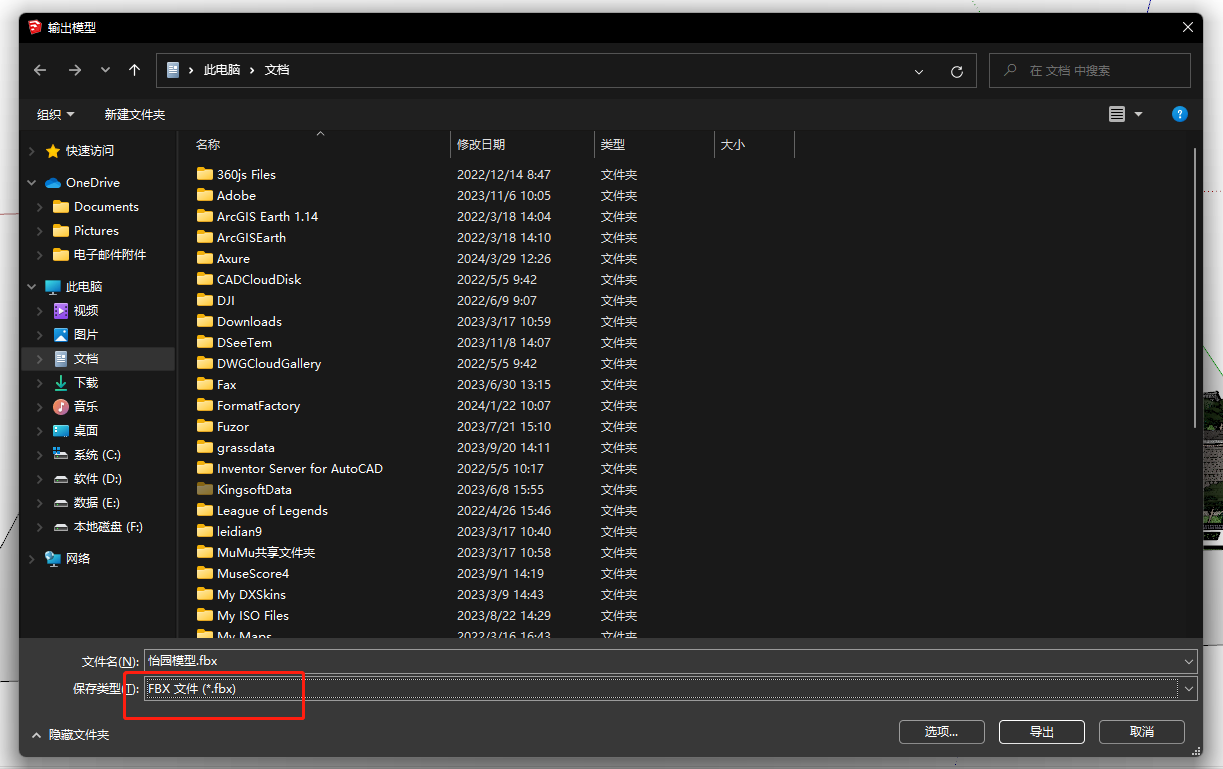

以下以SketchUp为例：可以通过“文件”菜单中的“导出”-“三维模型”选项，直接选择fbx格式进行导出。

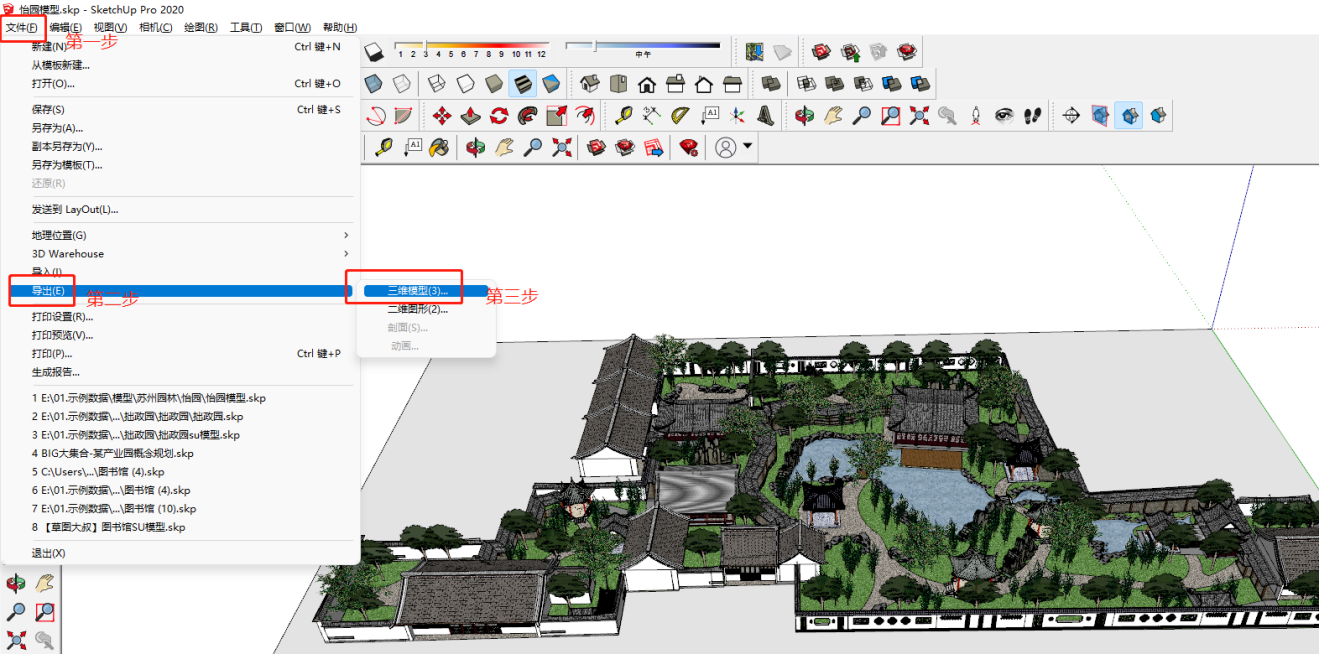

image-20250506090223784

image-20250506090231616

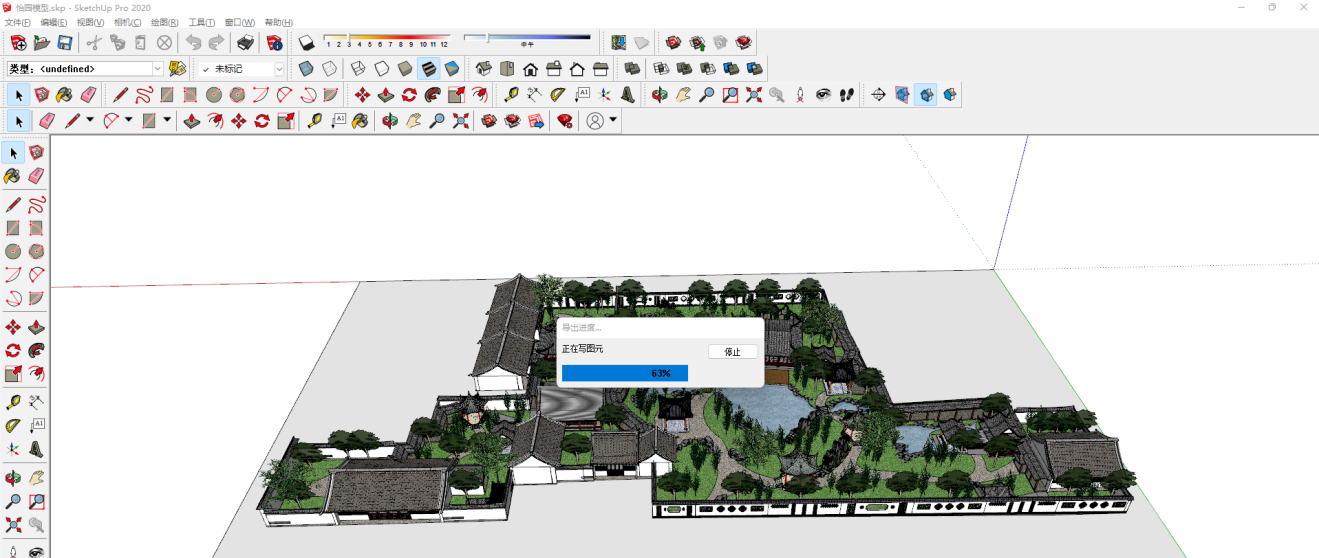

image-20250506090238849

‌操作路径‌：

1、我的项目>项目>数据>发布地图服务

2、企业管理>企业数据>公共数据>发布地图服务

操作步骤：

1、数据打包数据打包：将导出的数据文件夹中的材质纹理文件夹以及同级的“*.fbx文件”全部选中后，右键压缩为zip格式的压缩包。

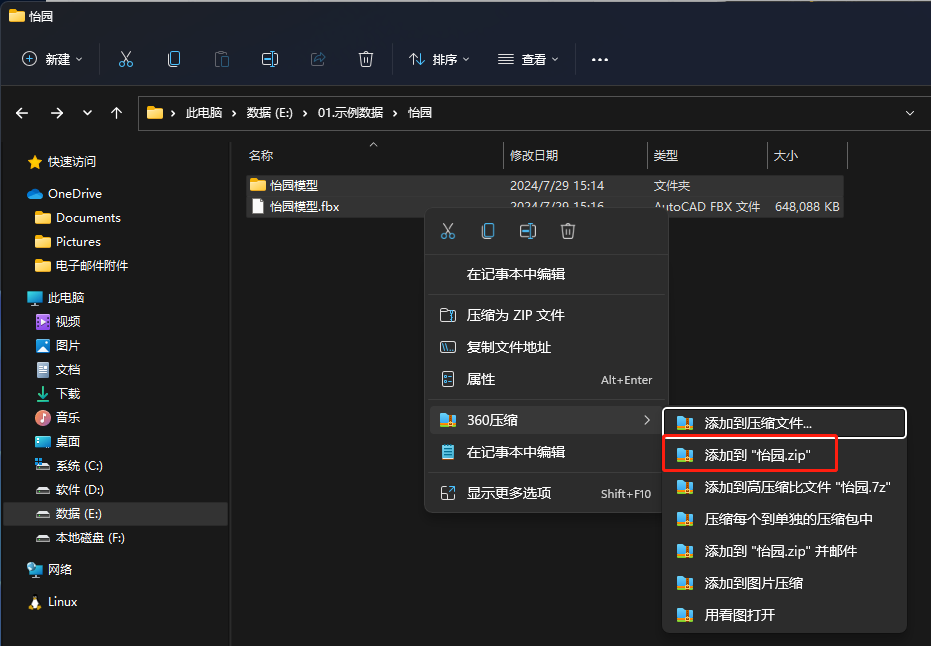

image-20250506090305299

2、上传压缩包：将打包好的zip格式的压缩包上传至平台。

3、点击发布地图服务：上传成功后，在操作菜单中，找到并点击“发布地图服务”按钮。

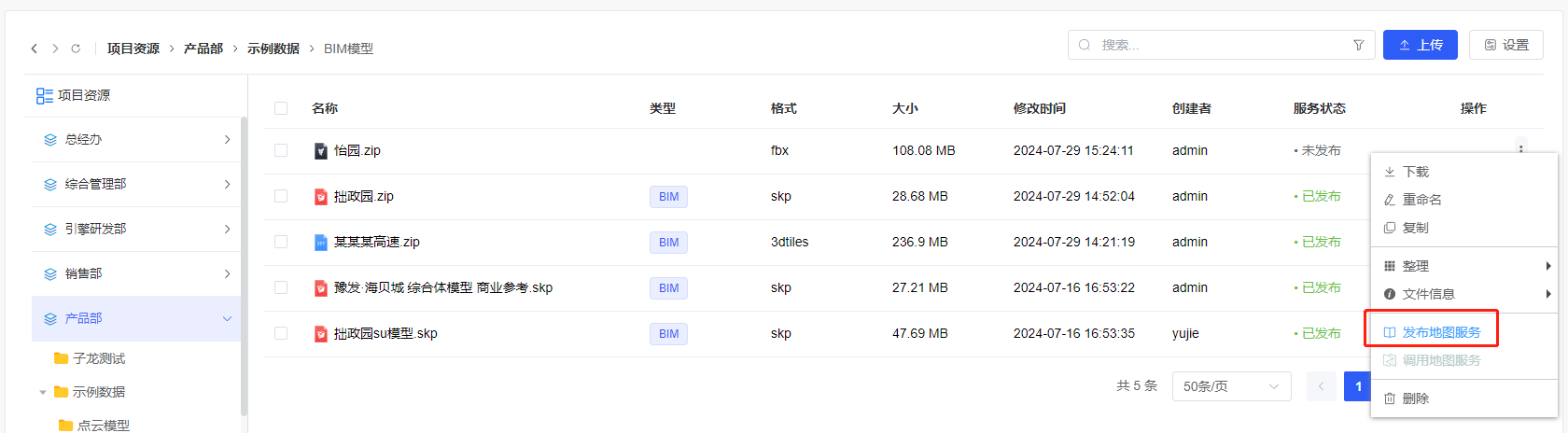

image-20250506090357560

4、指定数据类型：你需要手动选择该数据的类型是BIM模型还是普通的设计模型（当前仅支持BIM，后续版本开放）。

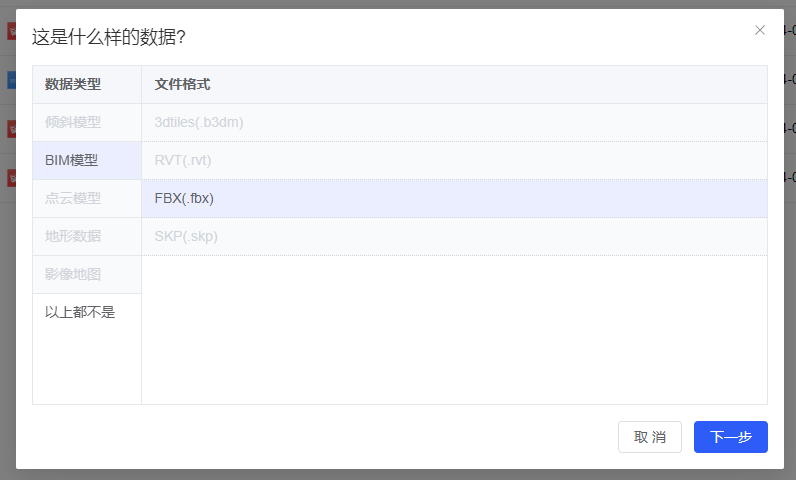

image-20250506090424585

5、发布服务配置：根据文件实际情况，选择是否带投影（通常BIM模型选有投影）。

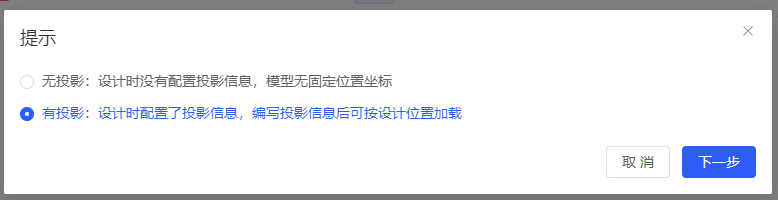

image-20250506090459123

选择位置模式后，按实际情况填写参数：

  • 无投影：无投影的模型，确定发布于即可；
  • 有投影：有投影的模型，按照实际情况填写偏移量信息、模型单位、投影坐标系以及转换参数；

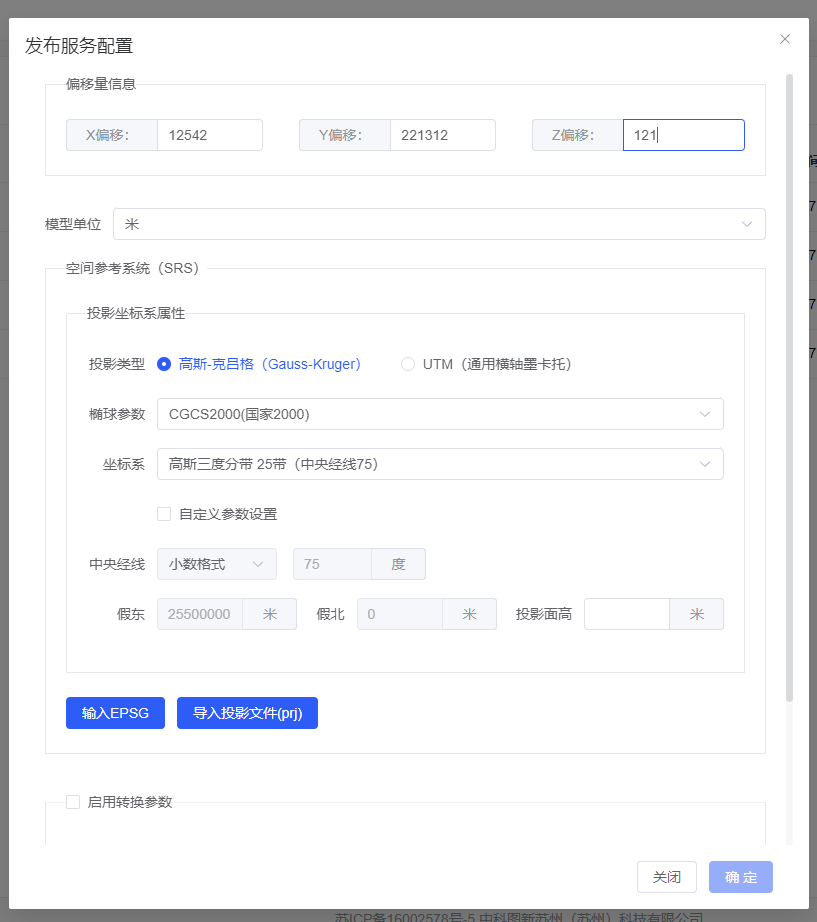

image-20250506090559628

6、执行发布：找到并点击“确定”按钮。数据进入到发布中状态。等待发布成功即可。该过程会因为数据大小、等待处理的任务数量等因素，从而影响发布完成的速度。发布完成的数据“服务状态”显示为“已发布”状态。

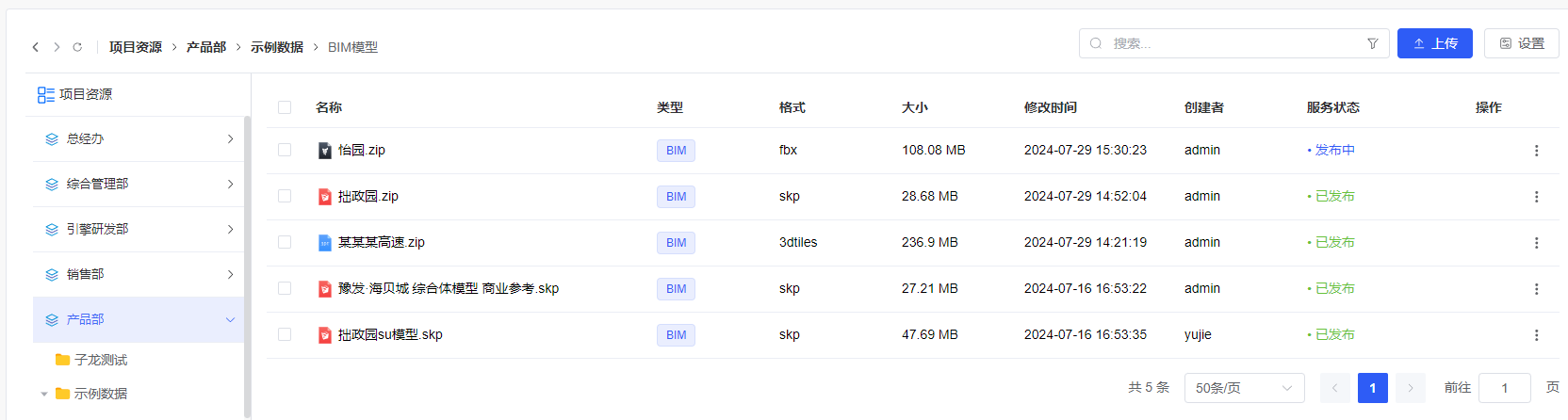

image-20250506090633000
