想接 IoT（物联网），第一步其实不是买平台、不是上云，而是先搞清楚：你现场到底装了哪些传感器、它们各自在测什么。平台再好，喂进去的是数据，搞不清"数据从哪来、代表什么量、什么量级算异常"，后面都是空谈。
所以本篇的定位很明确：先把常见传感器"巡一遍礼"——你知道工地、泵站、消防、内涝、现场挂的那些探头到底在测什么量、常见量程在什么量级、为什么这些值值得被盯住。至于怎么把数据采上来、怎么通信、怎么进中台和可视化，那是下周 IoT 接入直播系列才展开的内容，本篇不碰。
一、常见传感器速览（按场景分组）
下面按四个高频场景走一遍，每组都按"测什么物理量 → 常见量程量级 → 为什么值得盯"来讲。量程给的是工程上常见的量级区间，属于经验参考，不是标准规范，具体选型以设计文件和仪表说明书为准。
1.1 消防类：烟感 / 温感 / 燃气 / 水压
这是楼宇、园区、工业场所最基础的一层感知。
| 传感器 | 测什么物理量 | 常见量程量级（经验参考） | 典型场景 |
|---|---|---|---|
| 烟感 | 烟雾粒子浓度（光电式看散射/减光率） | 报警阈值约 0.05~0.2 dB/m 量级 | 走廊、机房、仓库的早期火情发现 |
| 温感 | 环境温度（定温/差温型） | 定温动作约 57℃/70℃ 量级，差温看升温速率 | 厨房、车库等易产生蒸汽/粉尘误报的场所 |
| 燃气 | 可燃气体浓度（常按爆炸下限 LEL 折算） | 报警约 LEL 的 10%~25% 量级 | 餐饮后厨、锅炉房、燃气间 |
| 水压 | 管网/末端压力 | 监测范围约 0~1.6 MPa 量级 | 消防水管网保压、消火栓末端压力监测 |
值得盯的原因很直接：消防类的核心不是"读个数"，而是"阈值触发"。烟感和温感拼的是早期——火没烧起来之前把异常报出来；燃气是防爆底线；水压则是"消防设施能不能用"的保底指标，管网悄悄掉压往往比明火更隐蔽。
1.2 内涝防汛类：液位 / 雨量
汛期城市运行的两类关键输入。
| 传感器 | 测什么物理量 | 常见量程量级（经验参考） | 典型场景 |
|---|---|---|---|
| 液位 | 积水/河道/窨井水位高度 | 量程约 0~5m 或 0~10m 量级 | 下穿隧道、城市易涝点、排水管网窨井 |
| 雨量 | 降雨强度 | 量程约 0~200 mm/h 量级 | 雨量站、积涝预警、水库来水预估 |
这两类常常要"组合看"：雨量告诉你雨下多大，液位告诉你水积多深、涨多快。单看雨量容易误判，单看液位又滞后——把"雨下了多少"和"水积了多高"对齐，才能判断某个点位是不是真的要淹了。
1.3 工地类：塔吊 / 扬尘 / 噪声
工地是传感器密度很高的现场，三类最常被问到。
| 传感器 | 测什么物理量 | 常见量程量级（经验参考） | 典型场景 |
|---|---|---|---|
| 塔吊监测 | 幅度/载重/风速 三参数 | 幅度 0~数十 m、载重 0~数十 t、风速 0~数十 m/s 量级 | 群塔作业防碰撞、限位与超载预警 |
| 扬尘 | PM2.5 / PM10 颗粒物浓度 | 量程约 0~1000 μg/m³ 量级 | 土方作业区、裸土覆盖检查 |
| 噪声 | 声压级 | 量程约 30~130 dB(A) 量级 | 施工边界噪声管控、夜间施工监管 |
塔吊那一组最特殊：它不是"一个传感器"，而是把幅度、载重、风速等多个物理量绑在一起做安全联锁——风速超了要停吊，载重加幅度超了要限载。扬尘和噪声则是环保监管口径的刚需，数值超标直接关联整改。
1.4 泵站 / 设备类：振动 / 温度 / 流量
这类偏向"设备健康监测"，在供排水、水利、厂矿里很常见。
| 传感器 | 测什么物理量 | 常见量程量级（经验参考） | 典型场景 |
|---|---|---|---|
| 振动 | 设备振动速度/加速度 | 速度约 mm/s 量级，加速度以 g 计 | 水泵、电机的早期故障诊断 |
| 温度 | 轴承/绕组温度 | 范围约 -20~150℃ 量级 | 电机、变压器、变频器运行温度 |
| 流量 | 介质流量 | 以 m³/h 量级计 | 供排水泵站、管网输配计量 |
这类数据的价值在"趋势"而非"瞬时值"：振动慢慢变大、温度缓缓爬升，往往比一次跳变更早暴露设备老化。所以泵站类传感器常配合长期曲线看，单点读数意义有限。
二、一张图建立全貌

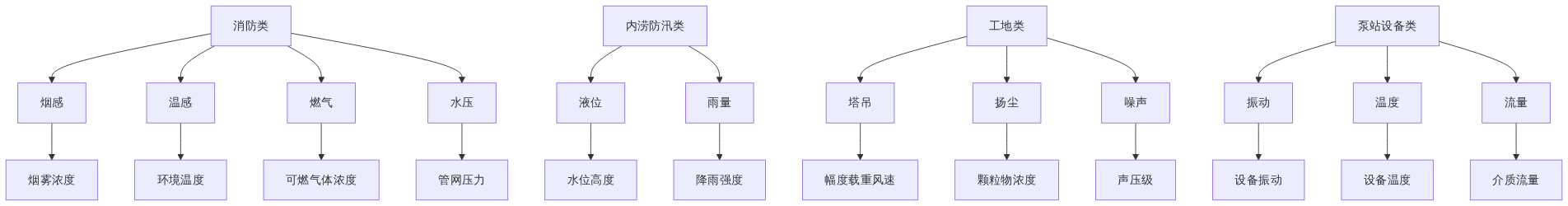

把上面四组按"场景 → 传感器 → 被测量"组织起来，整体关系就清楚了：
读这张图的关键：左边是"谁在用"，中间是"挂了什么探头"，右边是"探头到底在测什么物理量"。后面接 IoT，本质上就是把右边的物理量变成可调用的数据点。
三、为什么这些数据值得"上三维场景"
把传感器数据接进系统之后，很多人会问：为什么要把它们摆到一张三维底图上，而不是在一张表格或列表里看？
经验上，位置信息决定指挥价值。一个液位超限的告警，如果只显示"3 号点水位 2.1m"，调度员脑里是没画面的；但如果这个 3 号点叠在真实的道路、隧道、厂区三维模型上，配合它的实时数值，你立刻知道"是哪条下穿隧道、淹到什么程度、影响哪些出入口"。点位、数值、空间位置三者对齐，数据才从"读数"变成"态势"。
这一步点到为止——具体的通信协议怎么传、中台怎么存、可视化怎么渲染，属于后续我们接入IOT系列要系统讲的内容，本篇不展开。
四、一句背景
应急管理部 9 月 2 日发布的《2026年9月全国自然灾害风险形势》提示，9 月仍有 2-3 个台风登陆或明显影响我国、强度偏强，监测预警与现场感知的需求持续在线（官方口径，不展开灾害细节）。这其实也是为什么"现场装了哪些传感器、在测什么"这件事，值得从业者常看常新。
五、收个尾 + 两则活动预告
本周四（9/10）15:00，视频号「图新地球」有一场全景×CAD 定制演示直播。演示收尾环节我们会快速巡礼一批真实场景的传感器数据——就是本文里提到的这几类探头，看看它们真实读数长什么样。
再往后，下周起 IoT 接入直播系列正式开讲，第一讲先讲传感器原理，把"测什么"往"怎么测、信号怎么变成数据"推进一步。对感知层感兴趣的同行，可以留个心。
🔧 工具推荐: 如果你关心"监测数据怎么摆进三维场景、怎么和空间位置对齐做态势呈现"，图新说支持三维态势场景搭建，官网 tuxingis.com 或客服 400-867-5155 可进一步了解。
