给建筑做"体检"：探地雷达、红外热成像与形变监测怎么用？

作者: 中科图新技术团队 标签: #GIS #无损检测 #智能建造 #建筑体检 阅读时间: 7分钟

1. 背景：给建筑做"CT"的装备正在进工地

2026年中国国际服务贸易交易会"工程咨询与建筑服务专题展"将于9月9日至13日在北京首钢园举办。北京市政府9月1日发布的展会公告显示，本届专题展将集中亮相一批建筑无损检测装备：探地雷达、红外热成像仪、建筑场域形变监测机器人，以及云边一体化的AI智能隐患识别大模型（北京市政府网，2026-09-01）。

把这批装备放在一起看，它们的共同目标很清晰：在不破坏结构的前提下，给建筑做一次"体检"。传统建筑检测依赖人工敲击、取样破损，效率低且覆盖不全；而上述几类技术，本质上都是用不同的物理手段"看到"建筑内部和表面的状态。本文逐一拆解它们的原理与适用面。

2. 探地雷达：用电磁波给混凝土"透视"

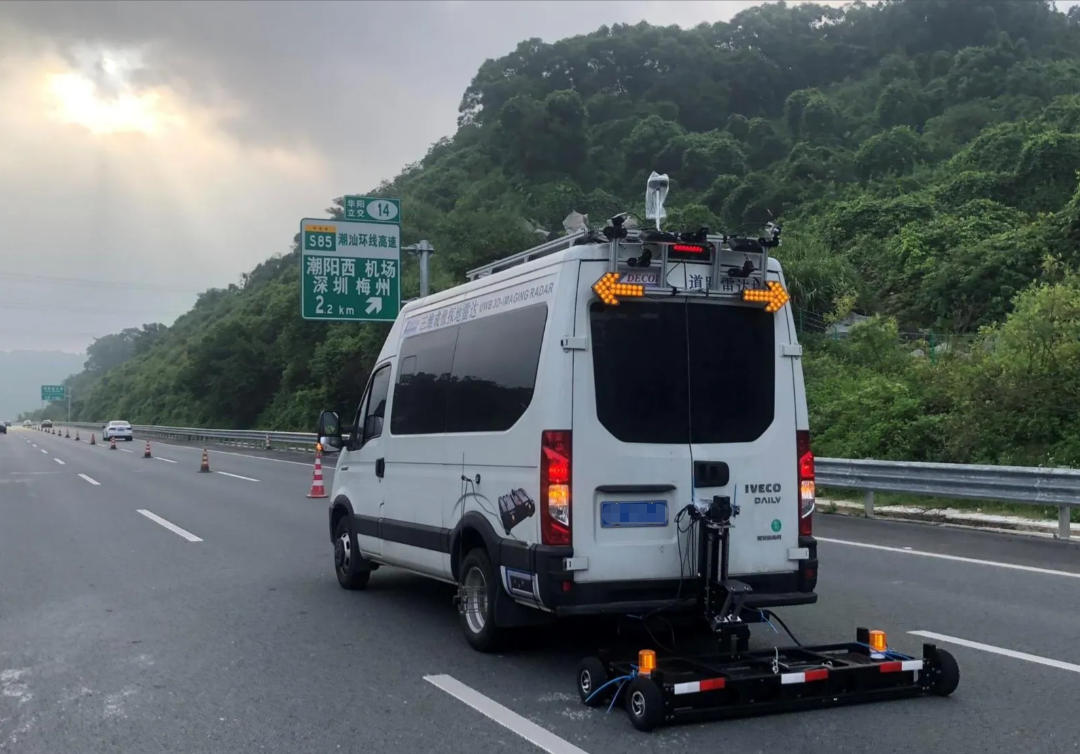

探地雷达（Ground Penetrating Radar，GPR）的原理，是向被测介质发射高频电磁波（常见数百MHz到数GHz）。电磁波在混凝土、土层等不同介质中传播时，遇到介电常数突变的界面（如钢筋、空洞、积水）就会发生反射；接收天线记录反射波的到达时间与强度，再通过时域换算得到异常体的深度和位置。

这套机制常被类比为"给建筑做CT"：射线（这里是电磁波）穿过物体，由回波重建内部图像。它的典型适用场景包括：

• 混凝土内部钢筋分布与保护层厚度复核；
• 楼板、墙面空鼓与脱层的定位；
• 地下管网、路基、桥面下方的空洞与积水探查；
• 渗漏通道走向的推断（含水区域介电常数明显高于干燥介质，反射特征可辨）。

需要提醒的是，探地雷达的结果受介质含水率、钢筋密布程度影响较大，解释需要结合现场标定，并非"一扫即定论"，通常需要工程经验辅助判读。

3. 红外热成像：用温差给墙体温"画像"

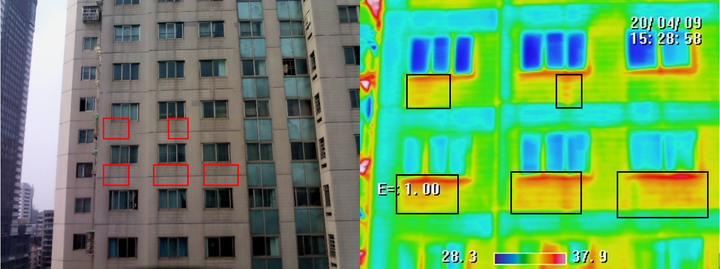

红外热成像的原理建立在"物体都会向外辐射红外能量，且辐射强度与表面温度相关"这一物理规律之上。当建筑外墙存在渗漏、潮湿或保温层缺陷时，含水区与干燥区、完好保温区与缺陷区的热容和热传导特性不同，会在表面形成细微温差；红外相机把这些温差转换成彩色热像图，使肉眼不可见的隐患以"冷点/热点"的形式显现出来。

它的主要用途是面状、大范围的快速普查：

• 外立面渗漏与潮湿区域定位（尤其雨后或日照后的温差窗口期，热像对比更明显）；
• 外墙保温层空鼓、脱落隐患识别；
• 屋面、管井、设备间的热异常排查。

与探地雷达"看内部"形成互补，红外热成像更擅长"看表面大面积"。两者结合，可以覆盖从表皮到内部的隐患谱。

4. 形变监测与AI识别：让建筑的"移动"被看见

建筑在长期荷载、地基沉降或邻近施工扰动下，会产生位移与沉降。建筑场域形变监测机器人的思路，是用一台可移动的监测设备，在固定视场内对布设的多个测点做连续观测，获取全场测点位移、沉降整体变化，避免了传统单点人工测量的离散与滞后。

而云边一体化的AI智能隐患识别大模型，则把摄像头或巡检设备采集的图像、视频流接入模型，对裂缝扩展、堆载违规、临边防护缺失、人员作业不合规等隐患做自动识别与告警。所谓"云边一体"，是指推理既可在前端设备（边）就近完成低延迟识别，也可上传云端（云）做模型迭代与多项目汇总——这与工地现场对实时性和数据沉淀的双重要求相匹配。

5. 四类技术如何组织：从检测到三维档案

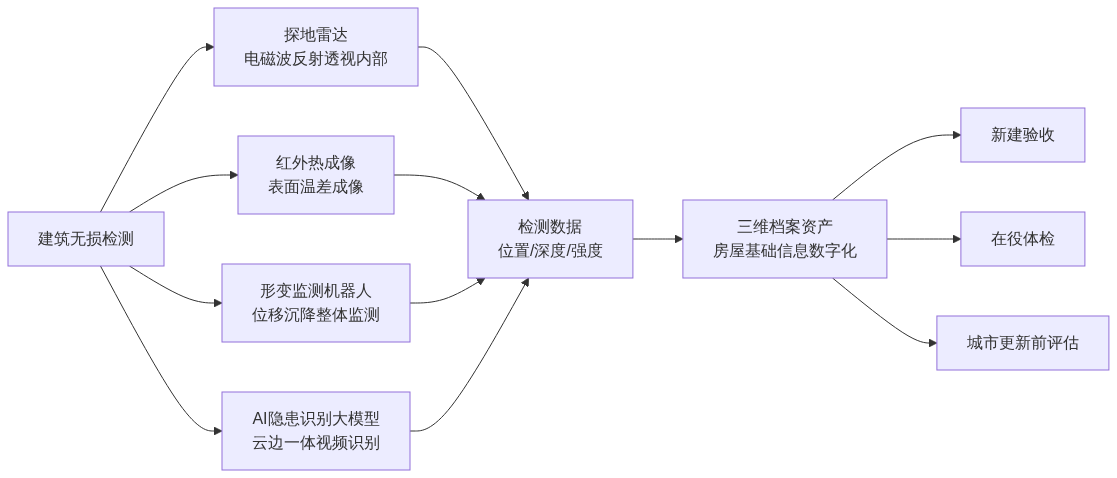

下面用一张链路图理清四类检测手段与最终数据资产的关系：

6. 三类技术适用场景对照

不同检测技术各有擅长，落到工程阶段，用途也有差异：

这里要特别提一处政策背景。国务院2026年5月22日印发的《城市更新"十五五"规划》（国发〔2026〕12号）提出，到2030年"城镇房屋基础信息数字化率"要达到95%以上。该指标首次把数字化要求与物理改造指标并列，意味着未来城市更新遵循"先体检、后更新"的逻辑——而体检产生的检测数据，正是房屋基础信息数字化的源头之一。需要强调的是，这是2026年5月22日印发的规划文件，并非新近发布，引用时不应表述为"近日"或"今日"。

7. 从业者启示：让检测数据沉淀为资产

一次检测的价值，不在于当场读出几个异常，而在于把多源、多期的检测数据持续沉淀为可追溯的三维档案资产，让每一次体检都能与历史基线对比、与空间位置绑定。这一步，是把"单次检测"升级为"建筑全生命周期数据资产"的关键，也是城市更新"先体检后更新"能够真正落地的数据底座。
