每个要素单看都没毛病，问题出在它们之间的关系上。
一份管线成果交到手上，道路、地块、管线排布整齐，放大到某个路口，两条线端点对得几乎分毫不差。等到按地块统计面积，总数比台账多出几百平方米；叠到影像上报"面不闭合"，一大片要素被跳过。此前的检查都过了：坐标没超范围、面都闭合、字段没有空值。
一、什么是拓扑问题
拓扑问题的共同特征是：每个要素的几何本身都对，坐标、形状、节点数都没错，错的是它们之间的关系。判断方法一句话——单看每个要素都没问题，放在一起就出问题，那多半是拓扑。
两条道路中心线各自都在限差内，端点却差 30 厘米没接上；两个相邻地块各自都闭合，中间留了 4 厘米的缝。几何检查逐个做，看到的全是合格；拓扑要跨要素比较，才看得见它们之间的事。

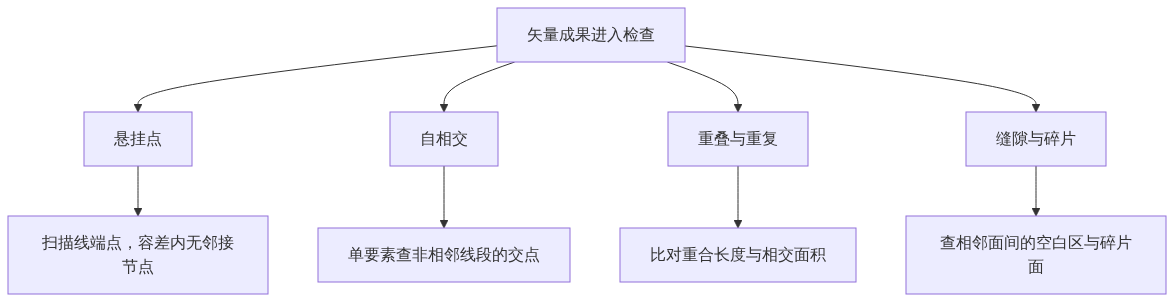

二、四类常见问题
反复出现的就四类，共同点是肉眼不易发现：屏幕缩小几级，厘米级的缝和重叠都压成一个像素。

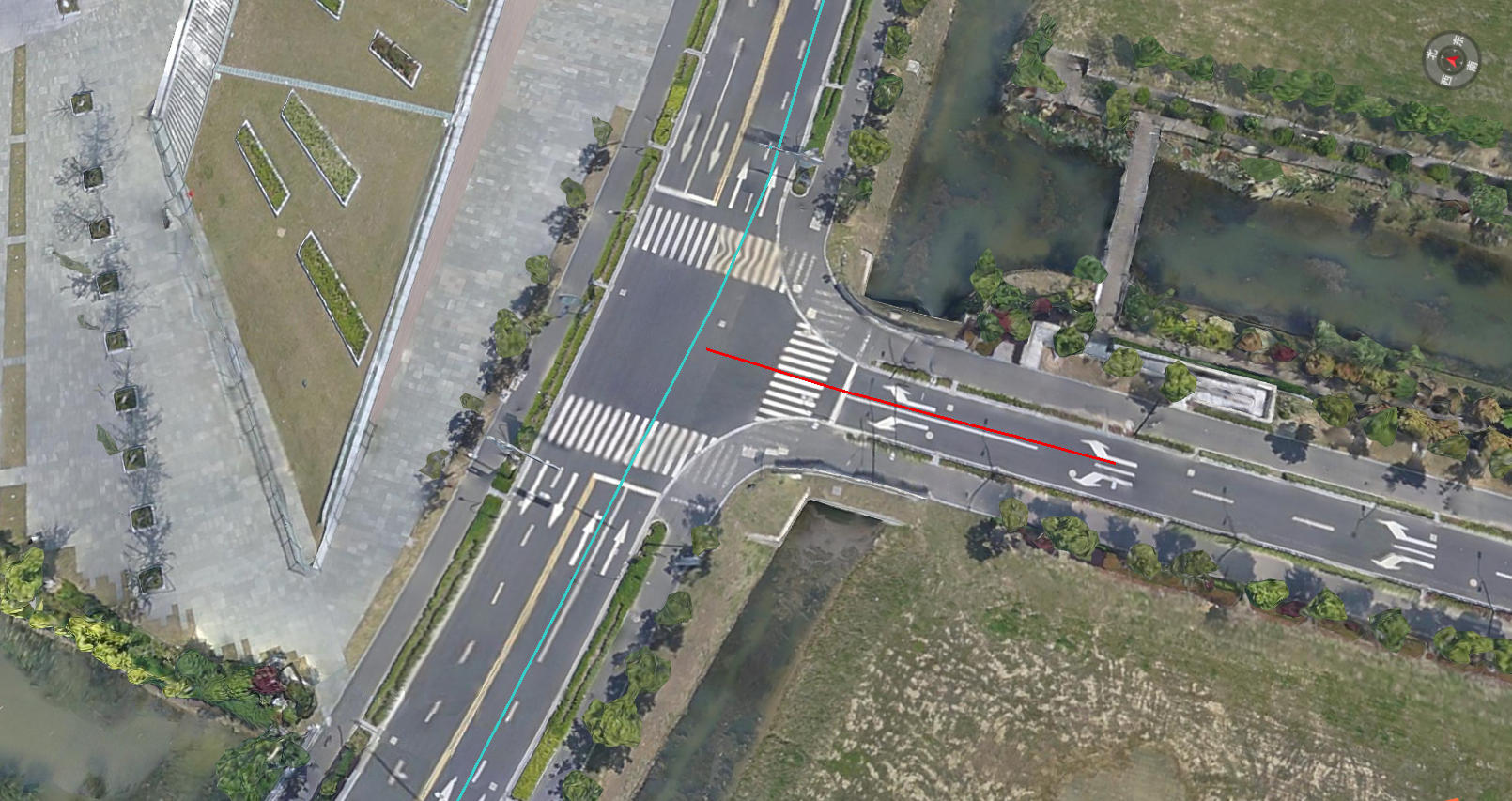

悬挂点：该接的没有接上
一条线应当接到另一条线上，实际没接上，端点悬在空中，差几十厘米是常见量级。与之相邻的一种叫"过头"，线穿过该停的位置又多走了一截，端点落到目标线另一侧。两种常一起出现，成因相同，处理方式不同。
怎么发现：按设定的捕捉容差扫描线的全部端点，凡端点周围容差范围内没有其他线的节点或端点，判为悬挂。过头则要看端点是否越过目标线且没有落点。
典型成因：数字化时没开捕捉，或捕捉容差设得比鼠标落点精度还小；从别的图层复制要素过来，位置带着原图层偏移；分割操作时随手在线上点了一下，没有落在节点上。
后果是连通性断掉。做网络分析，这一段走不通；做构面，这个位置合不拢。

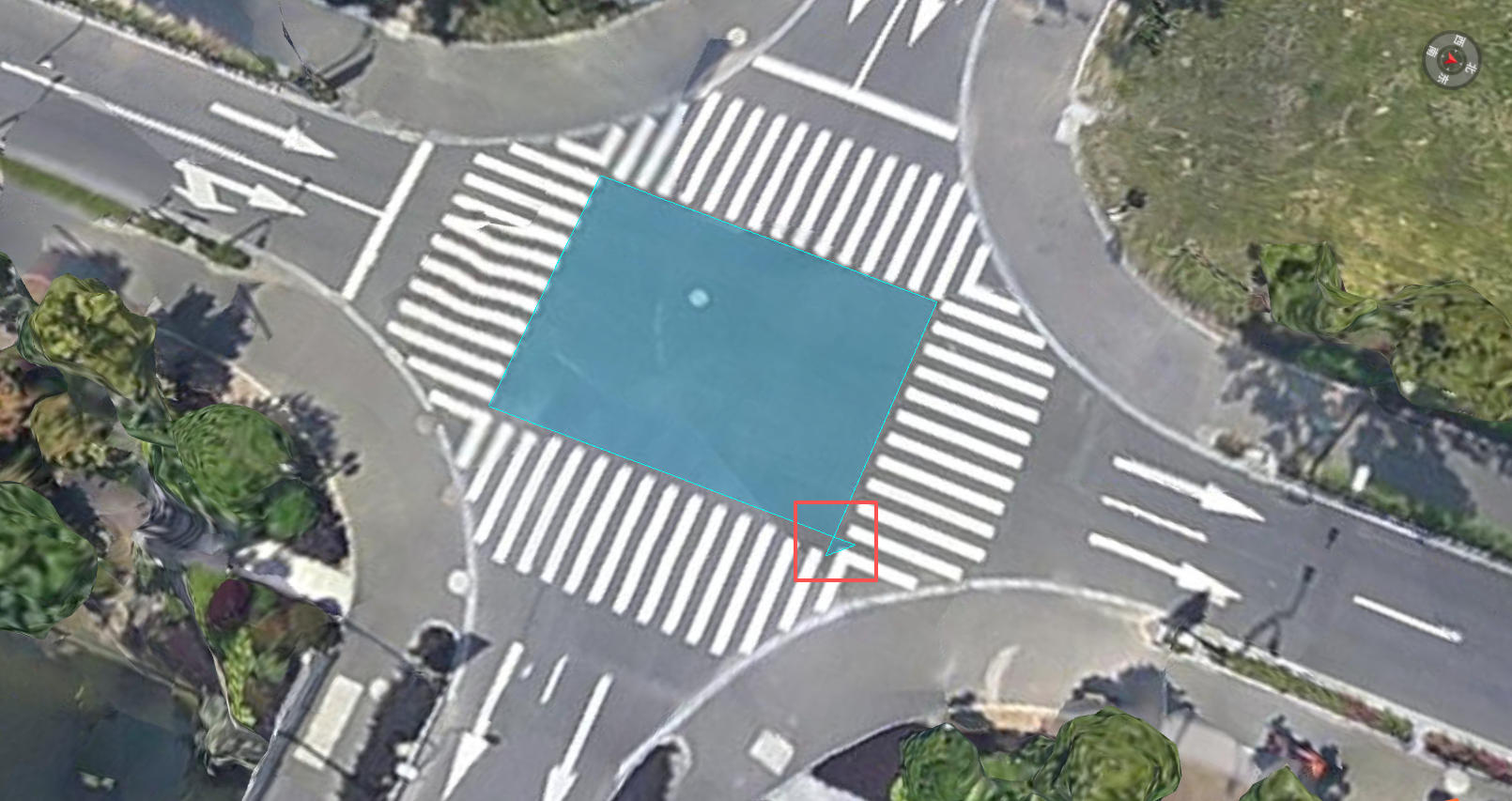

自相交：一个要素自己打了结
一条线或一个面自己和自己交叉，形成回环。单看这条线，起点终点都在，节点顺序也没乱，只有把它当一个整体看，才发现中间绕回去了。
怎么发现：对每个要素单独做自相交检测，看是否存在非相邻线段的交点。线的自交多表现为一个小圈，圈出的区域构不成有效面；面的自交会让内外部无法区分，算出来的面积出现负值，或明显小于图上目测。
典型成因：节点被误拖动；简化算法压缩节点时把折角拉过了头；从 CAD 图纸转换过来，样条被打散成折线后出现回折；手工描绘弯曲地物时手一抖画了个来回。
自交要素在多数几何库里属于非法几何，显示出来看着正常，一参与运算就报错，报错位置还往往不指向真正打结处。线的自交还会让长度统计偏长，绕回去的那一圈被算进了里程。
重叠与重复：同一段位置出现了两次
两条线压在一起，或者同一个要素录了两遍。前者是空间上的重复，后者是记录上的重复，两者常同时出现。
怎么发现：线压线用重合长度判定，两段线在容差内走向一致、重合长度超过阈值即判重叠；面重叠用相交面积判定，相交面积占其中较小者比例超过阈值即判重叠。完全一致的要素可用几何哈希直接去重。
典型成因：两个人分头数字化了同一段；分批导入时把上一批文件又导了一次；数据更新新增了要素，却没删旧版本；复制粘贴时原要素没删。
重复带来的偏差是成倍的：一条 200 米的管线录两遍，长度统计多 200 米。这种错在图上一点看不出来，只有出总数时才显形。

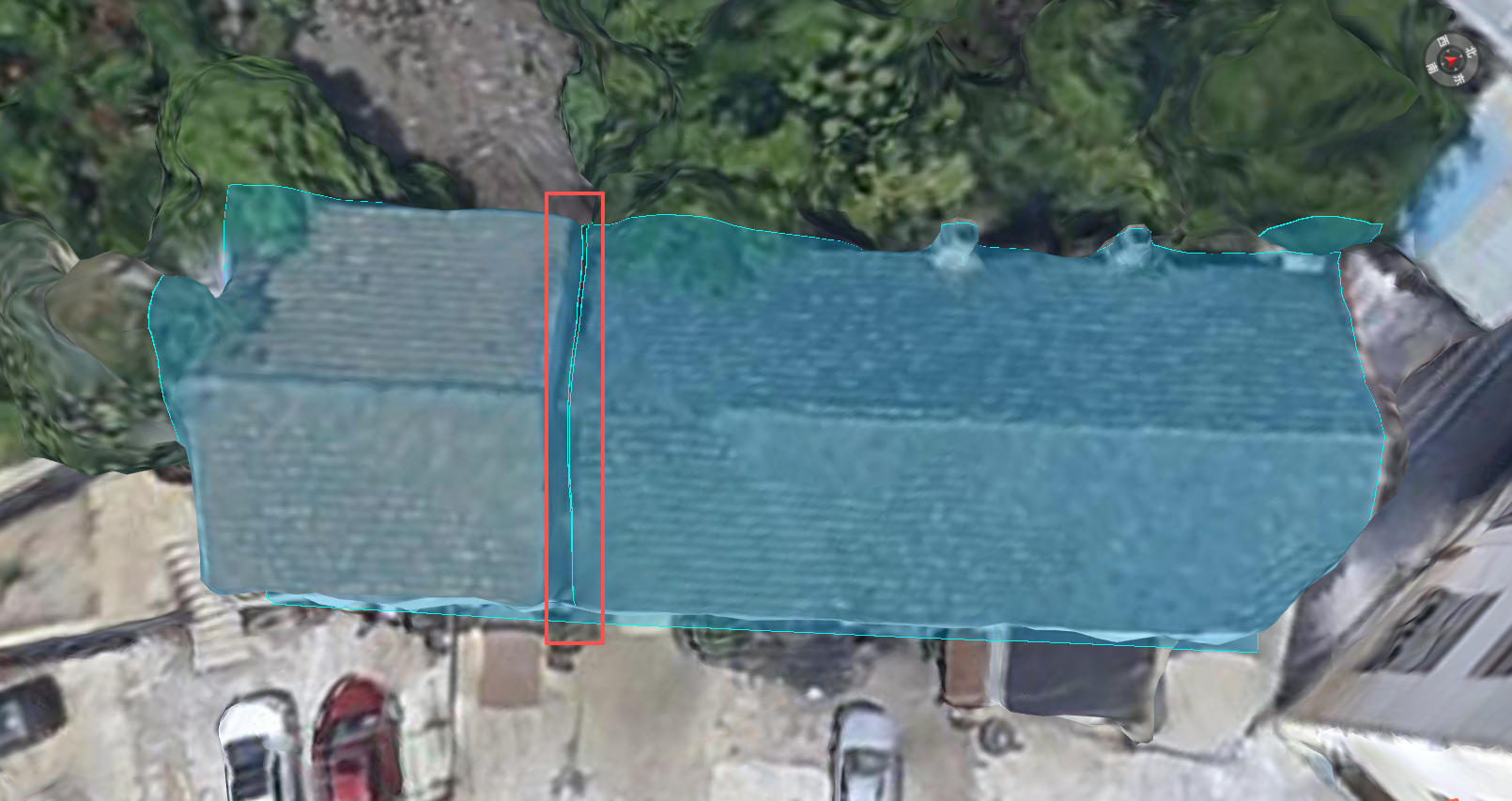

缝隙与碎片：面与面之间没贴住
两个本该严丝合缝的面之间留了细缝，或者一次切分之后留下一堆碎片小面。
怎么发现：对面层做缝隙检测，相邻面之间未被任何面覆盖的狭长区域即为缝隙，宽度常常只有几厘米；碎片面按面积阈值筛，小于阈值的单独列出人工判。
典型成因：两个作业员分头做相邻图幅，接边处各画各的；不同来源数据拼接，边界本来就对不上；按地类切分时用的裁剪边界不一致；合并小图斑后留下的残余。
缝隙对面积统计的影响是系统性的，几十条缝加起来可能比一块正常地块还大。碎片小面则让统计口径失真，几百个零点几平方米的面混在成果里，汇总时全成了噪声。
三、为什么会出问题
一是多来源拼接。测绘成果、竣工资料、CAD 图纸混在同一层，精度水平不同，接边处容易错位。
二是比例尺混用。1:500 的图与 1:2000 的图叠在一起，后者撑不住前者的容差要求。
三是编辑时没捕捉。人工绘制的每个节点都带着手的位置误差。
四是格式转换后的精度截断。坐标小数位被裁短，原本重合的两点变成差几毫米的两点，只影响"算不算重合"这一层。
四、检查怎么做：先定容差，再定顺序
容差是核心参数。同一个差 10 厘米的端点，容差 20 厘米时算正常连接，5 厘米时就是悬挂。所以先定容差，依据是成果的精度指标和用途。
捕捉容差一般取平面精度的 1 到 2 倍；面积阈值看用途，地块统计取统计单元面积的一小部分，构筑物管理按面积下限定。
容差设成 0，等于要求两点坐标完全一致，实际数据里几乎不存在，结果是满屏报警，真正的错被淹掉。设得过大，两条独立的线被误判成一条，缝隙当成正常接边，数据就错了。

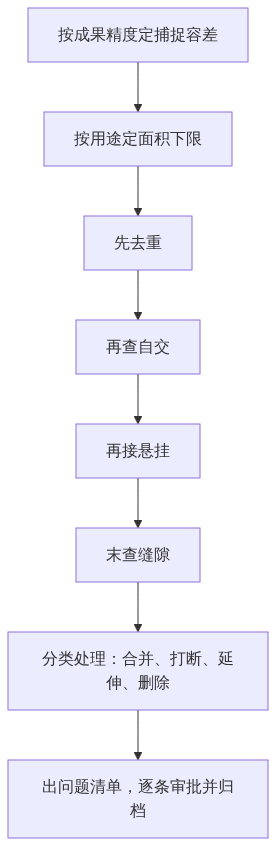

顺序：重复、自交、悬挂、缝隙。先去重，避免干扰自交检测；再修自交，非法几何不修，后面的构面与叠加都跑不动；然后接悬挂；末了查缝隙。
五、发现之后怎么处理
合并用于重复要素，风险在属性冲突：两条记录字段值不同，保留哪条要有依据，不能按导入先后定。
打断用于自交和过头，风险是打散了原本连续的业务对象，管线起止点跟着变。
延伸用于悬挂，风险是方向错了会造出假连接；延伸距离应小于容差，超过就该回头查原始数据。
删除用于碎片和明显重复，风险尤重，删错了不留痕迹。凡是删除都应先出清单、逐条确认、业务负责人签字，清单与成果一并归档。这道手续不是流程负担，它是事后能回答"这个面为什么没了"的凭据。
六、验收时怎么问：三个问题
一问做没做拓扑检查，覆盖了哪几类。
二问容差定多少，依据是什么。
三问问题清单留没留，每条是合并、打断、延伸还是删除，谁确认的。
三问都答得上来，可用性基本有底。
七、五个常见问题
一是跳过检查直接上图。图上没问题，是屏幕分辨率把厘米级的错藏住了，一算面积就露。
二是容差设成 0 或设得过大。前者报警太多没人看，后者把真问题当正常。
三是把检查报告当整改结果。报告只说明查出多少问题，不说明改了多少。
四是只查线不查面。缝隙与碎片藏在填充色下面，恰恰是面积统计出错的来源。
五是发现问题直接批量删。删除不可逆，还抹掉了成因线索。
八、可以带走的判断
拓扑检查不是交付前的一道形式，它是后面所有统计与叠加能成立的前提。
