苏州高新区一卸料平台监测系统获评江苏省智慧工地典型案例，传感器该装哪些、装哪？
一、从卸料平台说起：传感器如何串起一条监测链
江苏省苏州市高新区人工智能产业园的悬挑卸料平台，装了倾斜感应与四点称重两类传感器。一旦姿态或荷载超阈值，现场声光警报即时触发，数据同步上智慧工地平台，并通过三维可视化画面直观呈现平台状态，报警记录自动留存、可回溯。
据苏州高新区发布，施工方测算该方案使卸料平台管理效率提升约 60%、单台日常管控耗时缩减 95%。需说明，以上数值为施工方测算口径，具体以项目实际为准。
这个案例的价值，不在于"智能"二字，而在于它把"测什么、怎么报警、数据去哪"讲清楚了。工程现场也是一样：点位选错、布设错位，后面再漂亮的平台也只是空壳。下面给出一份更通用的清单，重心放在"我这儿该装哪些、装在哪"，不展开实时数据链路本身。
二、先分清角色：传感器数据到三维成果，中间有哪几段
一笔理清链路上的分工，能避免选型时把"采集"和"呈现"混为一谈：
传感器负责把物理量变成电信号；网关与中台负责汇聚、清洗与转码；点位绑定把每个测点和空间位置、属性对应起来；最后由三维成果端把数据承载进 BIM+GIS 场景，做成可交互的三维汇报。
图新说处在最后一环：它不生产数据，也不做网关汇聚，而是把已经汇聚、已经完成点位绑定的数据，承载进三维场景，随成果交付与验收呈现。
三、六类监测点清单
下列"测什么—典型布点—常见关注点—常见问题"按一般工程做法整理，覆盖智慧工地、泵站、隧道三类高频场景。阈值以现场条件与相关规范要求为准，本文只讲一般做法，不给出具体数值承诺；具体选型仍以设计文件与现场勘测为准。
① 扬尘与噪声
- 测什么：施工现场颗粒物浓度、环境噪声声级。
- 典型布点：场地边界、出入口、作业面下风向，高于地面 1.5 至 3 米。
- 常见关注点：采样口避开遮挡与喷淋直冲；数据按点位分别留痕便于追溯。
- 常见问题：雨雪与强风干扰读数，需结合现场工况判断有效性。
② 塔吊风速与幅度
- 测什么：起吊高度处风速、起重幅度与回转状态。
- 典型布点：塔吊起重臂与塔顶装风速仪，幅度传感器装在回转机构。
- 常见关注点：风速仪朝向迎风、远离机体扰流；幅度与吊重联动记录。
- 常见问题：高处风与地面临测差异大，单点布设容易误判。
③ 泵站振动与温度
- 测什么：水泵机组振动加速度、轴承与电机温度。
- 典型布点：电机与泵体壳体、轴承座，靠近振源与发热点。
- 常见关注点：传感器安装面平整、耦合良好；历史曲线比对基线。
- 常见问题：背景振动混入，需区分机组本体与管路传振。
④ 液位与雨量
- 测什么：集水井、调蓄池液位，场地降雨强度。
- 典型布点：井底与池壁静水段、空旷无遮挡的雨量计。
- 常见关注点：液位计避开进出流扰动；雨量计周边无遮挡。
- 常见问题：淤积与泡沫影响液位测量，需定期校准。
⑤ 隧道气体
- 测什么：掌子面与通风不畅段的氧气、有害气体浓度。
- 典型布点：开挖面回风侧、二衬台车附近、低洼易积气处。
- 常见关注点：布点随作业面推进前移；多气体探头分高度布置。
- 常见问题：通风切换瞬间浓度波动，需结合通风状态解读。

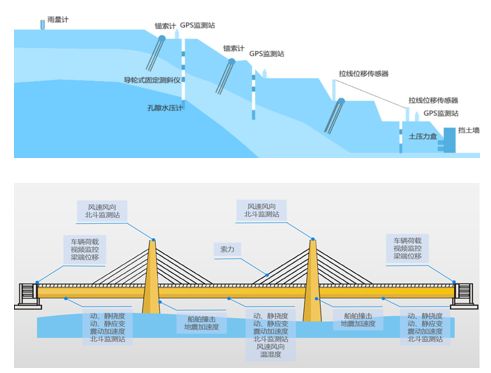

⑥ 结构变形
- 测什么：基坑周边、支护与主体的位移、沉降、倾斜。
- 典型布点：基坑边沿、邻近建筑、隧道收敛断面，沿变形方向布设。
- 常见关注点：基准点设在稳定区域；与施工步序对应记录。
- 常见问题：温度变化与施工振动带来噪声，需长周期比对。
四、清单落进三维场景，汇报才算讲清

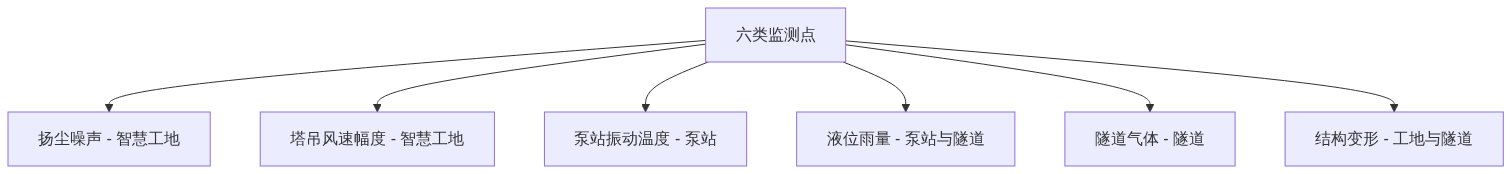

把六类监测点的测点、布设与状态承载进三维场景，评审与验收时能在一张模型上直接看到"哪类点在哪、当前是什么状态"。六类监测点与承载场景的对应关系如下：
数据完成点位绑定后，图新说按 BIM+GIS 三维场景承载，生成可交互的三维汇报，成果可随项目交付。相比静态截图，三维场景能让评审方直接在点位上读取状态、查看历史，沟通成本明显下降。涉及数据进出，软件支持本地化部署，离线授权含文件、硬件加密狗与团队授权三种方式，三维沙盘导出可选密码保护。
五、今天 15:00，直播把原理讲透
今天 15:00–16:00，视频号「图新地球」直播，IoT 接入系列第 1 讲"传感器的原理"：从测量、通信、中台到三维场景，四步走通一条传感器数据进三维的完整链路。南京市近期推动智能建造由试点转入常态化落地（新华日报 9/17 报道），监测点位的标准化呈现正成为交付环节的高频需求。
如果你正在准备项目监测方案或成果汇报，欢迎今天来直播间交流。
