标绘工具里图层越加越多，为什么关键时候还是找不到要的那一层？问题多半不在软件，而在图层怎么分、怎么命名。
一次战训推演开始前，操作员点开图层目录：底图、道路、建筑、出入口、消火栓、力量、作业面、标注、历史版本……几十行排下来。指挥员点名要"三号楼东侧那个出入口"，操作员上下翻，翻到了还要确认是哪一层里的哪一个。图层并不少，问题是一时找不到。
这种卡顿很少是软件性能问题，多半出在图层组织上：分类的口子没定，命名各写各的，用的时候还得靠人脑再翻译一遍。下面从战训需求讲起，倒推该分哪几层，再给出四类常用图层、命名约定与对应关系。
一、从战训需求倒推：先问战时要看什么，再决定分几层
分图层有两条路子。
一条按数据来源分——航测影像一层、CAD 图纸一层、BIM 模型一层、现场照片再一层。刚建时看着整齐，用起来才别扭：战时想找"出入口"，得先知道它是从哪份数据来的，否则不知道翻哪层。
另一条按需求分——先列出战训时到底要看什么，再决定需要哪几层数据。同样是"出入口"，需求侧的问题是"从哪进、从哪出"；把这类问题集中起来，就得到"通道与出口"一层，不必管它底下是什么格式。

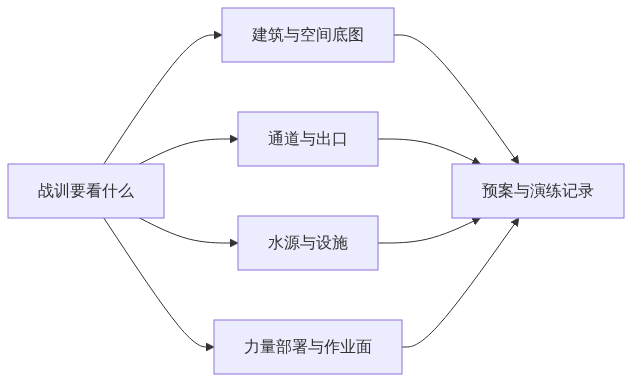

需求清单不长，大致四问：这是哪、有多大、怎么连；从哪进、从哪出、哪条通；水在哪、设施在哪、能不能用；力量摆在哪、作业面怎么展开。四问对应四层：建筑与空间底图、通道与出口、水源与设施、力量部署与作业面。
应急管理部公开的第四届全国危险化学品救援技能竞赛，2026 年 10 月 13 日至 16 日在河南濮阳举行，公开科目里指挥、侦检、堵漏各自指向不同的现场要素（来源：应急管理部官网新闻发布会）。这份科目清单也提示：先有需求侧的问题，才有要标绘的要素；要素定了，图层才跟着分。
二、四类常用图层
按上面的四问归并，常见图层落在四类上，每一类各管一类问题，彼此不重叠。
| 图层 | 承载什么 | 战时回答什么 |
|---|---|---|
| 建筑与空间底图 | 建筑体块、楼层、地形、道路 | 这是哪、有多大、怎么连 |
| 通道与出口 | 出入口、楼梯、连廊、消防车道 | 从哪进、从哪出、哪条通 |
| 水源与设施 | 消火栓、水池、水泵接合器、监控与感知设备 | 水在哪、设施在哪、能不能用 |
| 力量部署与作业面 | 力量位置、车辆、作业面、警戒范围 | 谁在哪、作业面怎么摆 |
一是 建筑与空间底图，本质是"坐标基准层"，最先加载，其余三层都挂在它上面；它一旦对不准，上面所有要素都跟着偏。
二是 通道与出口，最容易被高估也最容易被漏。它要标的是"从哪进、能不能进"，不是把整条路网都画进来；这一层不齐，后面的供水、力量、作业面都摆不明白。
三是 水源与设施。吉林省公开的加强基层消防工作若干举措里，列了物联传感、温度传感、火灾烟雾监测、水压监测、电气火灾监测、视频监控等感知设备类型（来源：吉林省人民政府办公厅公开页）；云南省"十五五"消防事业发展规划也提到加强消防物联感知设备建设、鼓励接入远程控制系统（来源：云南省人民政府公开页）。可见设施层的清单只会越来越长；越长，越要先约定这类要素统一归在哪一层，否则添一条散一点。
四是 力量部署与作业面，是随行动变化最快的一层。它记录"这一刻力量在哪、作业面怎么摆"，与前三层相对稳定的底子分开管理，改起来才不牵动底层。
三、图层命名的约定：同一类要素用同一套定义与命名
图层分对了，还有一半问题在命名。同一类要素，有人写"三号楼东侧通道"，有人写"通道 3#-东"，有人用拼音首字母；单看都懂，换人接手就得重新认。

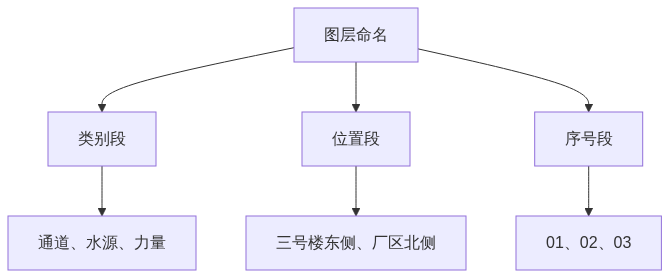

比较省事的约定是固定三段：类别、位置、序号。同一条通道写成"通道-三号楼东侧-01"，同一处消火栓写成"水源-厂区北侧-02"。三段各管一件事，看到名字就知道它是什么、在哪、排第几。在这个三段式下面，有三条要守的规矩。
一是 一图层一主题。不把消火栓和出入口塞进同一层，也不在同一层混放静态与动态要素；一层只回答一类问题，找起来才不用连猜带试。
二是 一要素一处。同一个出入口只在一个图层出现一次，其它地方引用它，就指向同一个要素编号，而不是复制一份。副本改了一处、漏了另一处，后面就是对不上的根源。
三是 命名可读，不写拼音缩写和内部代号。名字是给接手的人看的，不是给当初画图的人自己记的；能用中文写清，就不省那几个字。
以图新说为例，这类要素可作为标绘对象落到三维场景，并挂接文字、图片、表格等多类属性；名称与属性稳定下来，接手的人打开图层就能读懂，不必再问当初怎么起的名字。

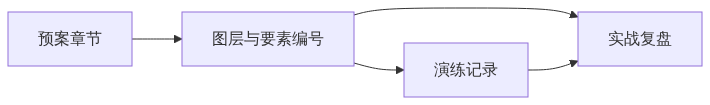

四、图层与预案、演练记录的对应关系
图层不只是给图上看的，还要能对上预案和记录。
预案按章节写——力量部署一段、供水一段、疏散一段。图层按四类归好，预案每一段就能落到具体一层：讲力量部署，调出"力量部署与作业面"；讲供水路线，调出"水源与设施"。章节对图层，讲时顺手，查时也顺手。
应急管理部就《危险化学品事故应急救援规程（征求意见稿）》公开征求意见，征求意见时间为 2026 年 10 月 13 日至 12 月 13 日，规程主要确立应急处置的基本程序、规定现场处置方法（来源：应急管理部官网通知）。程序分步骤，图层也应能按步骤依次叫出来，而不是每次都把整张图翻开找。
再往后是演练记录和实战复盘。记录引用的应是要素编号，而不是文字描述："通道-三号楼东侧-01 到位用时"比"东侧那条通道到了"准得多——前者指向的是同一个对象，后者换个记录人可能指成另一条。同一套图层、同一套编号，预案讲得清、演练记得住、复盘才对得上。
五、常见问题
现场走下来，问题常集中在这三处。
一是 底图换版错位。新一版影像或模型换了以后，位置和旧版对不上，挂在上面的旧要素整体偏移，常见原因是新旧底图坐标系或范围不一致却没登记。做法是把底图版本冻结，换版时登记版本号与坐标系，旧要素按新底图复核一遍再启用。
二是 图层越加越乱。这回按来源加一层、下回按用途加一层，图层目录越拉越长，谁也说不出该去哪一层找。做法是回到开头那四问，把要素归并到四类；来源信息放进要素属性，而不是拿到图层目录里当分类。
三是 同一要素多次入册。同一条通道在建筑层、通道层、力量层各画一次，改了一处、另两处没动，图上就出现"同一个地方两个样"。做法是把"一个要素只在一层出现一次"当成硬约束，其它地方一律引用编号。
湖南省已建成省级城市运行管理服务平台，14 个市州平台与省级互联互通，71 个县市区建成地下市政基础设施综合信息管理平台，对可燃气体浓度、管网压力、积水液位、桥隧沉降等指标在线监测（来源：三湘都市报数字报 2026-10-11）；黄石市城市生命线平台聚焦燃气、桥隧、供水、排水四个领域，横向对接 25 个市直部门、纵向贯通 4 个区级指挥中心、15 个街道及 118 个社区（来源：黄石市发展和改革委员会 2026-10-13）。两地的共同点是：先按用途和使用者把数据分成固定几类，再让不同的人各看各的那一层；口子定死，后面加数据才不至于越加越乱。
工具推荐

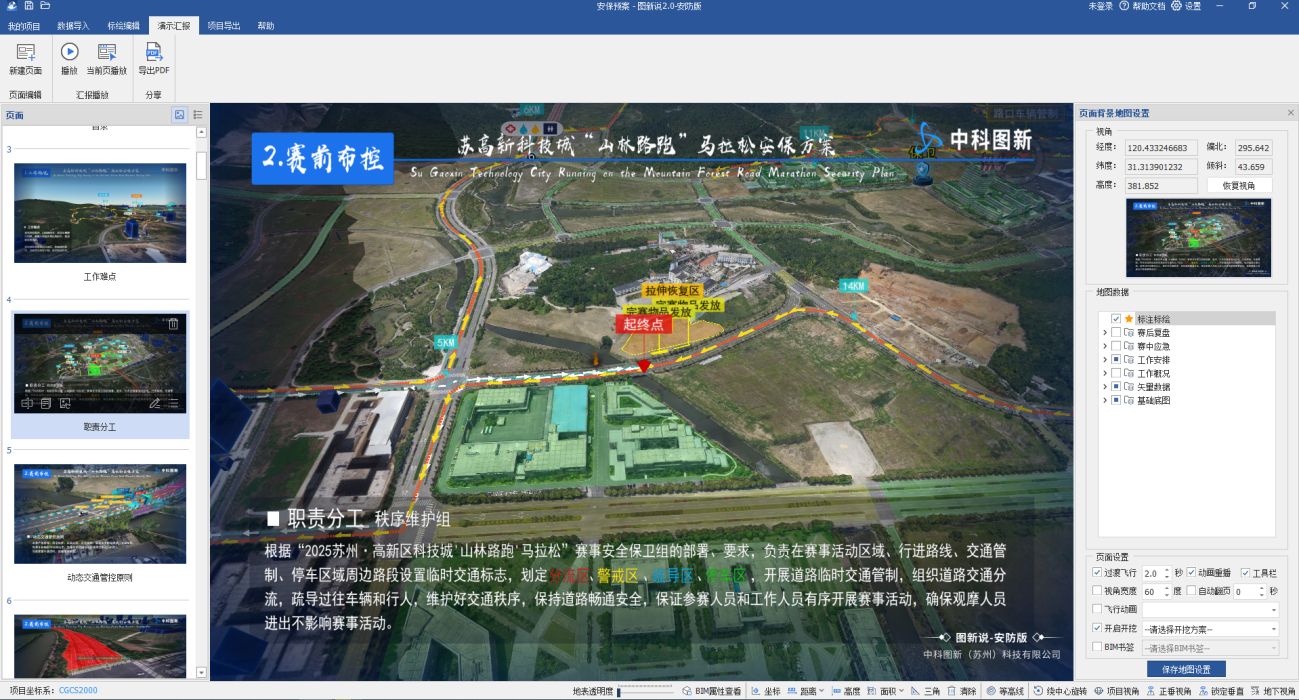

这些做法最后都要落到一个能同时承载场景、要素与属性的载体上。若要把四类图层、命名约定和预案要素摆到同一张三维态势图上，图新说可以作为承载工具：要素可作为标绘落到三维场景，并挂接文字、图片、表格等多类属性；三维预案沙盘可导出并设置密码保护，便于跨单位传递，把标绘好的三维沙盘与 PPT 内容一起打包成 EXE 输出，可用于预案执行结果、战训过程这类内容的留存与移交；内网或弱网环境也能用。图层模板与标绘操作可参考官网操作手册；需要现场试用，可在官网申请免费试用或致电 400-867-5155。
需要说明：图层怎么分、命名怎么约定、由谁维护，都属于使用单位的管理安排。这款产品提供的是场景标绘、要素属性挂接、沙盘导出与离线授权这些能力，本身不含角色分级授权或操作日志审计；各项记录建议由使用单位按自身制度留存。
收尾：图层找不到，先把分法和名法定下来
回头看，图层越加越多却找不到要的那一层，症结很少在软件，而在怎么分、怎么命名这两件事。三点结论。
一是 先问战时要看什么，再决定分几层。按需求分出的四类，每一类各回答一类问题。
二是 命名用同一套定义与写法。类别、位置、序号三段固定，一图层一主题、一要素一处、命名可读。
三是 让图层对得上预案和记录。预案章节能落到具体一层，演练记录引用同一套要素编号，复盘按编号回查。
你们单位的图层目录，是按数据来源分，还是已经按"战时回答什么"分过了？命名是有人统一盯着，还是各画各的？欢迎在评论区说说你们的情形。
