预案做完锁进柜子，下次演练从头再画——问题不在人，在数据没有组织好。
一、抛问题：一份预案做完就锁进柜子，下次演练还得重画一遍，问题出在哪？
"一份预案做完就锁进柜子，下次演练还得重画一遍，问题出在哪？" 这是很多安防单位都遇到过的真实情况。
一份大型活动安保预案、一次灭火救援预案，做成之后往往以文档加平面图的形式归档，里面的标绘要素散落在不同人的电脑、不同格式的图里。等到下次演练，现场布置变了、力量部署变了，旧图对不上，只能重新画一遍。更麻烦的是，上一次演练发现的问题、调整过的路线，因为没有沉淀，下次又从头踩坑。
根因不是大家不努力，而是标绘数据从一开始就没有按"可复用"的方式组织：底图没有固定坐标基准，要素没有统一对象定义，改动没有留痕。结果就是，预案的"成果"停留在那一刻，没能变成可以累加的资产。
下面从数据组织的三层、可复用的三个关键、以及"预案到演练到案卷"的一条数据流，把这件事拆开讲清楚。
二、数据组织的三层：底图与坐标系、标绘对象分层、版本与变更
标绘要能跨时间、跨人复用，先得把底层数据结构理顺。它分成三层，缺任何一层都会在某个环节卡住。
底图与坐标系。 标绘必须挂在同一套基准上，否则换一次底图就漂移几十米。具体做法：以 CGCS2000 为统一坐标基准，底图用同一份实景三维模型或正射影像，所有标绘点按经纬度落位，而不是按屏幕像素位置画。具体场景：某园区消防预案，底图用倾斜摄影模型叠加正射影像，消火栓、消防车道全部按经纬度落点，换一台电脑打开仍严丝合缝对齐。
标绘对象分层。 把"被困人员位置""受灾区域""力量部署""供水路线"等，按类定义成对象，而不是随手画几个图标。具体做法：同一类要素用同一套图标或模型加同一组属性字段，例如消防力量统一用内置消火栓图标并带"压力标准""责任单位"字段。具体场景：新同志拿到预案，一看图层就知道哪类是救援路线、哪类是隐患区域，不用问原作者。
版本与变更。 预案不是一次成型就定稿，它会随演练、随现场变化不断改。具体做法：保存一个基线版，把每次演练产生的差异作为增量版，并记录谁改了什么、改前改后是什么。具体场景：一次演练后把新发现的隐患点并入 v2，旧版保留可回溯，半年后复盘还能查到那条路线是哪次演练加的。
三层之间的关系可以用一张结构图表示：
三、可复用的关键：对象化标绘、图层命名约定、版本留痕
数据分了层，不等于能复用。真正让一份标绘在多次任务里"活"起来的，是下面三件事。
一是对象化标绘，等于同一类要素用同一套定义。 具体做法：给每类要素定义一个标绘对象 schema，包含编码、几何类型、坐标、属性字段和样式引用，多人多任务直接复用这一套定义。具体场景：把"消防点"定义为含坐标、责任单位、压力标准的对象，A 区预案和 B 区预案都引用它，图标和字段完全一致，不会出现"你画的红点和我画的红点不是一回事"。
一个最小化的标绘对象定义如下：
{
"object_id": "A2-FP-007",
"category": "fire_point",
"geometry": "point",
"crs": "CGCS2000",
"position": {"lng": 120.123456, "lat": 31.234567, "alt": 3.5},
"attributes": {
"name": "2号消火栓",
"responsible_unit": "某区消防救援站",
"pressure_std": "0.15MPa"
},
"style": "builtin_fire_hydrant",
"layer": "L02_消防力量"
}
二是图层分组的命名约定。 具体做法：用"L序号_业务域"的命名规则，序号连续不跳号，业务域用名词不用动词，同一要素只归到一个图层。具体场景：L01 放底图与坐标，L02 放消防力量，L03 放救援路线，L04 放隐患区域；跨人、跨次打开都认得，不会因为"图层1、图层2"的随手命名而失联。
命名约定可以写成一份可检查的约定：
layer_naming:
pattern: "L{序号}_{业务域}"
examples:
- "L01_底图与坐标"
- "L02_消防力量"
- "L03_救援路线"
- "L04_隐患区域"
rules:
- 序号连续且不跳号
- 业务域用名词不用动词
- 同一要素只属于一个图层
三是版本留痕。 具体做法：建一张版本记录表，每次变更写清父版本、变更类型、操作人和时间戳，基线版父版本为空。具体场景：半年后领导问"这条绕行路线为什么改成这样"，按记录能直接查到是哪次演练、谁改的、改前是什么。
版本记录表结构可以这样设计：
CREATE TABLE plot_version (
vid INTEGER PRIMARY KEY,
object_id TEXT NOT NULL, -- 标绘对象编码(稳定、不重复)
version_no TEXT NOT NULL, -- 如 v2026-09-21-baseline
parent_vid INTEGER, -- 上一版vid, 基线版为 NULL
change_type TEXT, -- add / update / retire
changed_by TEXT,
changed_at TEXT, -- ISO8601 时间戳
note TEXT
);

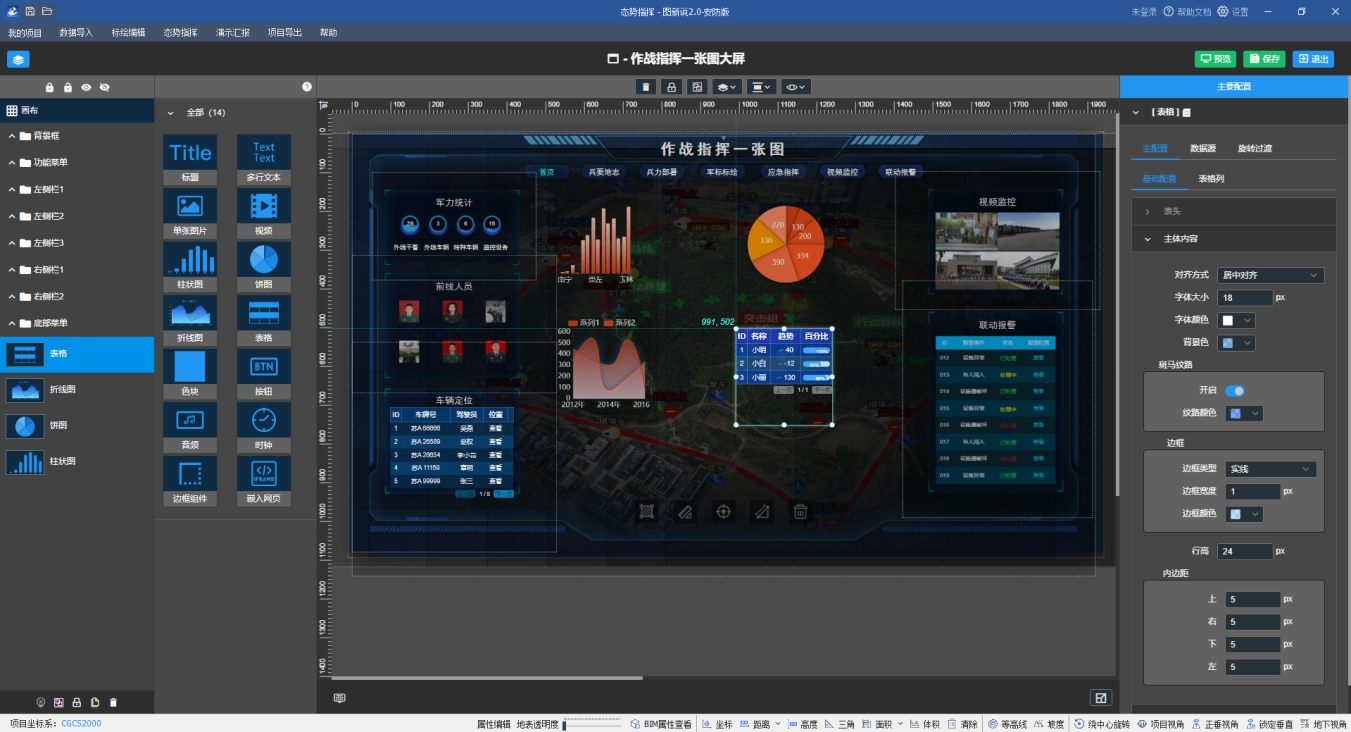

以图新说为例，它内置公安、消防、武警、军队等二维图标体系与几百个装备三维模型，并配合属性表管理标绘对象，可按上述对象化与图层分组的思路组织预案；成果能导出为带密码保护的三维沙盘与 PDF 供归档。
具体做法：在软件内按图层分组完成标绘，导出三维沙盘时设置访问密码。具体场景：把一次大型活动安保预案做成可拷贝、可离线打开的三维沙盘，交接班直接打开就能看空间关系和力量部署。
四、从预案到演练到案卷的一条数据流：同一份数据在三个环节复用与增量
把三层结构和三个关键串起来，就得到一条跨环节的数据流：预案建立基线，演练做增量，案卷做沉淀，三者复用的是同一份标绘数据。
预案环节：建立基线标绘。 具体做法：按第二、三节的方法建库，确定底图版本、对象定义和图层命名，产出基础沙盘。具体场景：节前把重点区域预案全部建成基线版，坐标、图层、对象定义一次定准。
演练环节：在基础沙盘上做增量。 具体做法：复制基础沙盘，将演练中新增的隐患点、调整的路线，作为增量标绘写入，并登记到版本表，不覆盖基础沙盘。具体场景：一次防汛演练发现某段堤防新增风险点，只在新版标绘里加一个点并记一笔，原预案完整保留。
案卷环节：把演练结果沉淀为归档材料。 具体做法：把标绘对象、属性表、版本记录和导出沙盘按"一次处置"打包，形成可查阅、可复用的案卷。具体场景：一次处置结束后，调出旧案卷对照，比从头回忆快得多，也为下次预案优化提供依据。

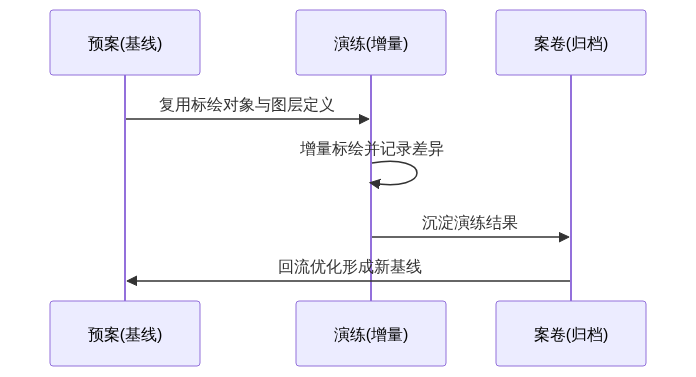

这条数据流用时序图表达更直观：
这条"数据能在环节间流动、能被跟踪"的思路，在近期政策里也有对应。住房城乡建设部 9 月 18 日在国新办"开局起步'十五五'"系列主题新闻发布会上介绍（中国政府网），"十五五"时期将建设改造约 77 万公里城市地下管网、持续推进城市生命线安全工程建设；同一场发布会上，住房城乡建设部城市管理监督局负责人提出用好数智化手段，对运行风险实时监测、动态预警、有效处置（光明网 9 月 19 日报道）；《江苏省城市基础设施生命线安全工程建设运行管理办法》（江苏省人民政府办公厅印发，苏政办规〔2026〕5号，自 2026 年 9 月 21 日起施行）第十七条提出实现监测、分析、预警报警、派单、处置的衔接，第十八条要求科学确定预警标准和报警阈值、对响应处置情况跟踪管理；应急管理部 9 月 15 日党委会议提出，严格落实临灾预警叫应机制，及时组织转移避险。引用这三处，是为了说明"预案可复用、演练有增量、案卷能跟踪"已成行业共识，而非预测任何落地效果。
五、常见问题：底图换版本后标绘错位、多人协作冲突、历史版本找回
底图换版本后标绘错位。 原因多是坐标基准不一致，或底图换了没做配准，标绘按旧底图像素位置画、新底图一换就漂。具体做法：锁定底图版本号，标绘按经纬度而非屏幕坐标，换底图时做配准并记录新版本号。具体场景：倾斜模型更新后，所有标绘点按 CGCS2000 重新对齐，标绘不漂、路线不歪。
多人协作冲突。 同一份文件多人同时改，最容易把对方的标绘覆盖掉。具体做法：要素按图层分工，改动走版本表，冲突时以基线加增量合并，而不是互相覆盖文件。具体场景：两人分别改消防力量与救援路线两个图层，合并时按图层不打架，谁改了哪类一目了然。
历史版本找回。 没留痕，改错了就只能认栽。具体做法：每次变更都写进版本记录表（见第三节），并定期导出基础版存档。具体场景：半年后要找回旧版预案，按 vid 回溯到 v1，不用靠某人的聊天记录拼。
六、工具推荐
🔧 工具推荐：图新说是一款国产三维态势标绘与预案沙盘搭建工具，面向公安、消防、武警、军队等安防单位的基层日常使用。它内置安防专用的二维图标与装备三维模型，配合属性表管理标绘对象，可按"对象化标绘 + 图层分组命名"的思路组织预案；底图支持无人机正射影像、倾斜摄影实景三维、3D 高斯泼溅、点云、全景照片等多源数据加载，坐标可快速统一。成果可导出为带密码保护的三维交互沙盘、PDF、高清图与高清视频，便于归档和离线交接；软件支持离线授权（授权文件、硬件加密狗、团队授权），适配不同使用环境。
七、收尾
把今天讲的收一下：标绘数据能不能复用，先看三层组织——底图与坐标系定基准、标绘对象分层定结构、版本与变更定演进；再抓三个关键——对象化标绘让同类要素同一套定义、图层命名约定让跨人跨次都认得、版本留痕让改动可查可回溯；最后落成一条数据流——预案建基线、演练做增量、案卷做沉淀，同一份数据在三个环节滚动增值。
做好了这三层、三件事、一条流，预案就不再是锁进柜子的静态文档，而是一份能跟着演练一起长、能作为案卷被再次调用的资产。如果你手头正有一份每次演练都重画的预案，不妨从给标绘对象定一套统一定义、给图层定一份命名约定开始。
