提取剖面线

  剖面线是在地表从一个点出发到另一个点沿途的地形变化情况。通常横坐标表示距离，纵坐标表示地形高度。

  在倾斜摄影、地形数据上研究某个截面的剖面，概括研究区域的地貌形态、轮廓形状、绝对与相对高度、斜坡特征等，也可作为计算土方量的依据。在三维地球上绘制一条线进行提取这条线映射的剖面状态。

操作步骤：

1、工程应用 -- 提取剖面线

2、提取剖面线绘制形式

• 绘制线：绘制需要分析的路线-基于图层数据精准分析-选择图层对象-设置采用间距值-分析
• 选择线：点击需要分析的路线-基于场景地形分析-设置采用间距值-分析

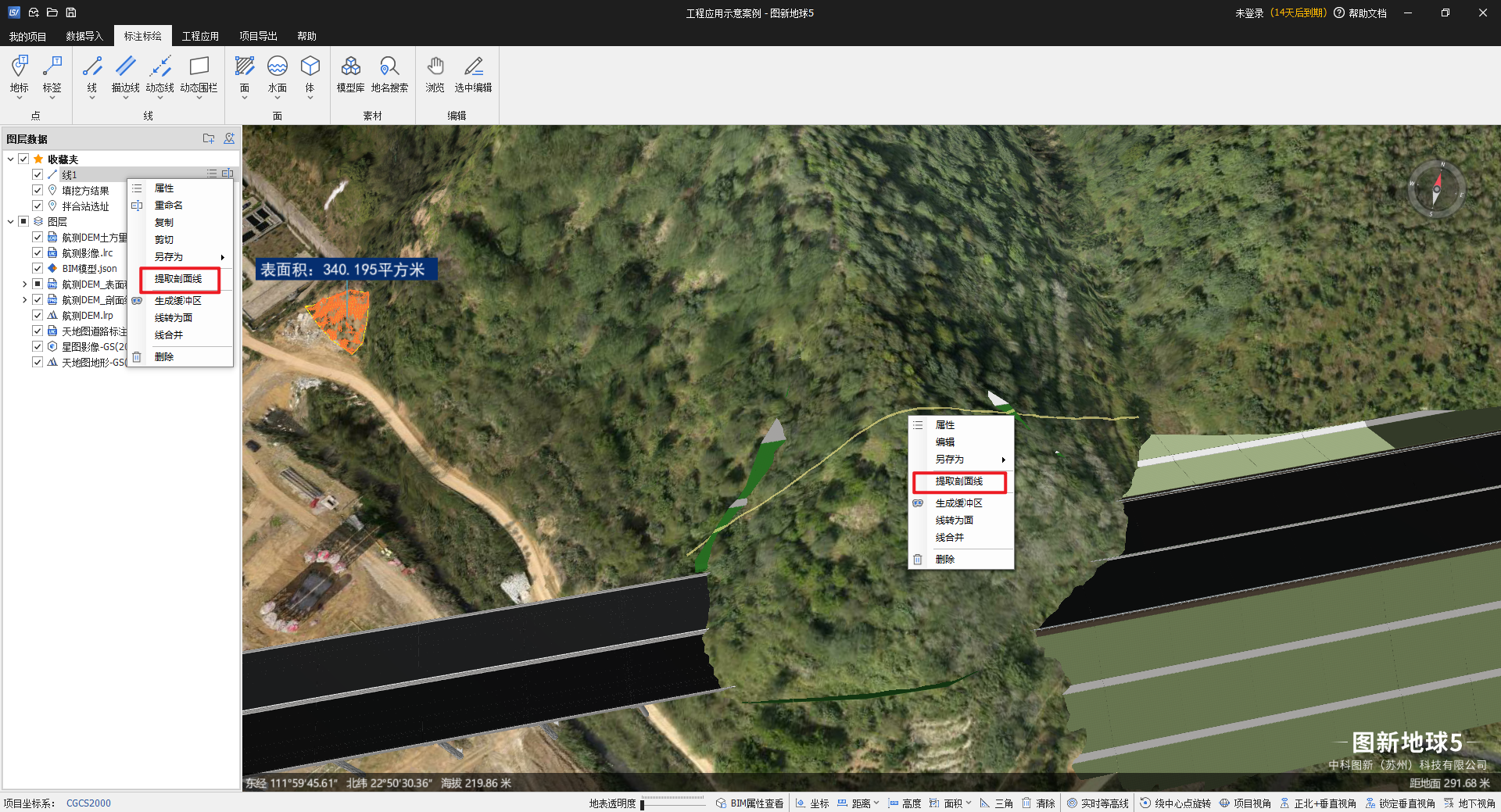

• 在已有线要素上右键（左侧树或场景内） -- 提取剖面线

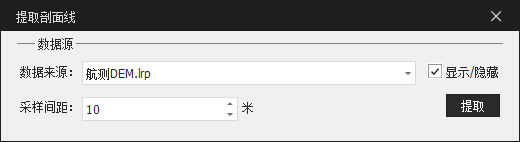

3、设置数据来源、采样间距

数据来源：默认选择为当前提取范围的倾斜模型、地形，可手动选择其他已加载到场景中的倾斜、地形数据。

显示/隐藏：默认显示，控制数据源图层数据在场景中显示隐藏。

采样间距：默认10米，可根据工程实际需要手动调整采样间距，最小可设置为0.1米。

【采样点建议小于10000个，一次性提取较多可能会消耗大量性能出现卡顿的现象。】

4、提取结果

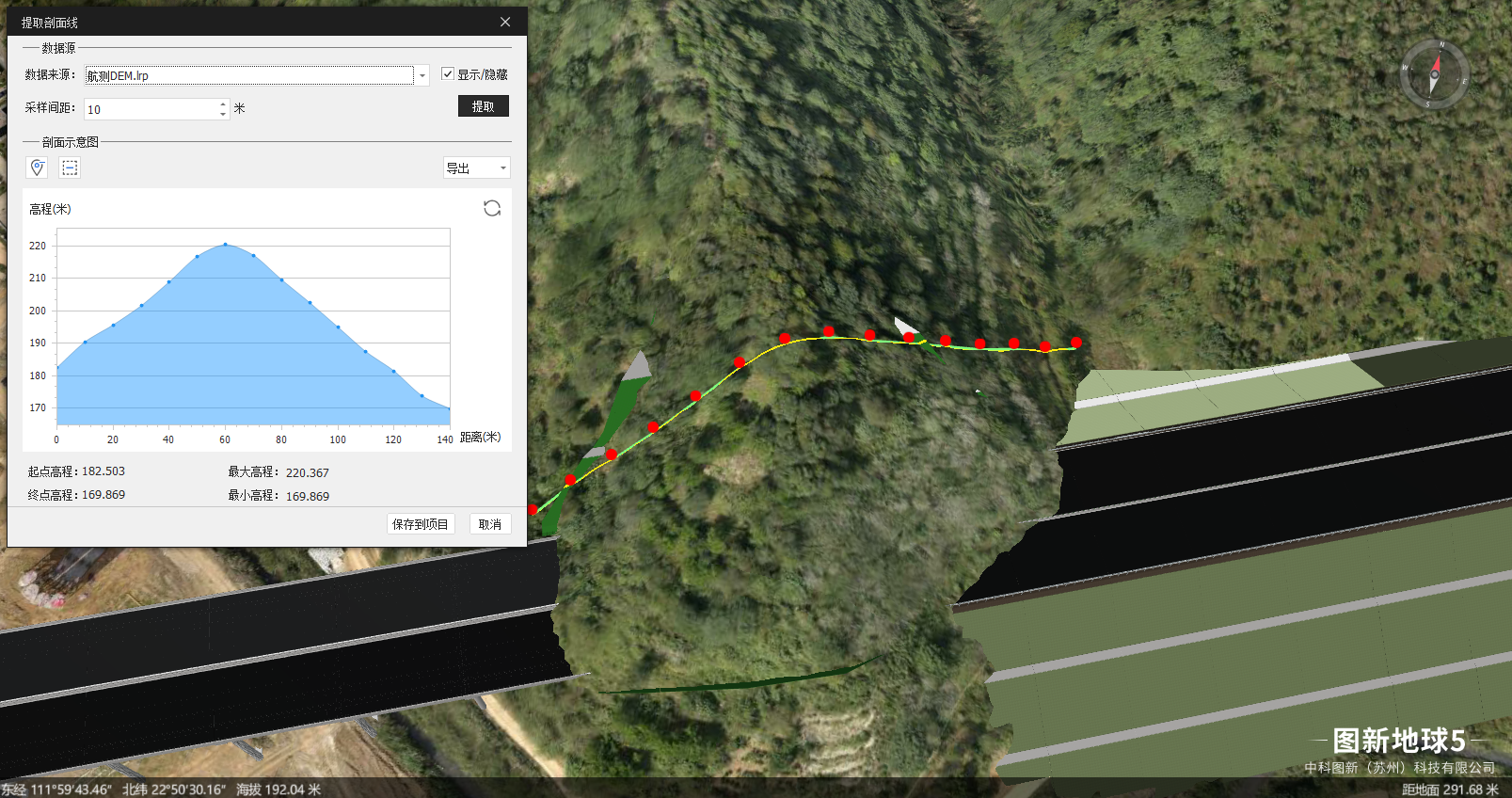

点击“提取”，提取完成后，出现剖面示意图。

5、删除高程点

针对自动提取的高程点结果，可进行删除。

（1）点选删除

用 工具在场景中连续删除高程点。

（2）框选删除

用工具在场景中绘制一个矩形，矩形范围内的高程点可被删除。

6、结果导出

（1）点击“导出”，将提取的高程点结果导出为excel文件

（2）点击“保存到项目”，将提取结果和提取线保存到tpkg文件中，并加载到场景。
