一、引言
BIM+GIS三维汇报的概念已经讨论了多年，但落地情况参差不齐。一个被反复追问的问题是：它到底在哪些工程场景中真正用起来了？效果如何？
本文不讨论概念前景，而是拆解四个已经跑通的实际场景——市政道路方案汇报中的交通导改模拟、水利枢纽设计评审中的多方案同屏对比、城市更新项目中的改造前后三维对比、施工组织策划中的工序4D模拟。每个场景都从传统做法的痛点出发，分析技术实现路径和关键能力，最后给出可复用的工程实践参考。
二、场景一：市政道路方案汇报——交通导改三维模拟
2.1 传统做法的痛点
市政道路改造项目的方案汇报，长期依赖一套固定的工作流：CAD画平面布置图 → PPT排版 → 现场讲解。这套流程在交通导改方案中暴露出的问题尤为突出。
一条城市主干道的改造通常涉及3-5个施工阶段，每个阶段的交通导改方案需要回答：车道如何切换、围挡如何布置、临时标线如何施划、公交站点如何迁移。传统做法是把这些信息画在一张平面图上，用不同颜色区分不同阶段，汇报时指着图说"第一阶段封闭北侧两车道，第二阶段切换至南侧"。
问题是——评审专家和交警部门需要同时在大脑中完成"平面图→空间关系→时序推演"的三重转换。一张平面图承载的信息量远远不够。
2.2 技术实现路径
三维交互式汇报将这个过程变成"所见即所得"。技术路线分三步：

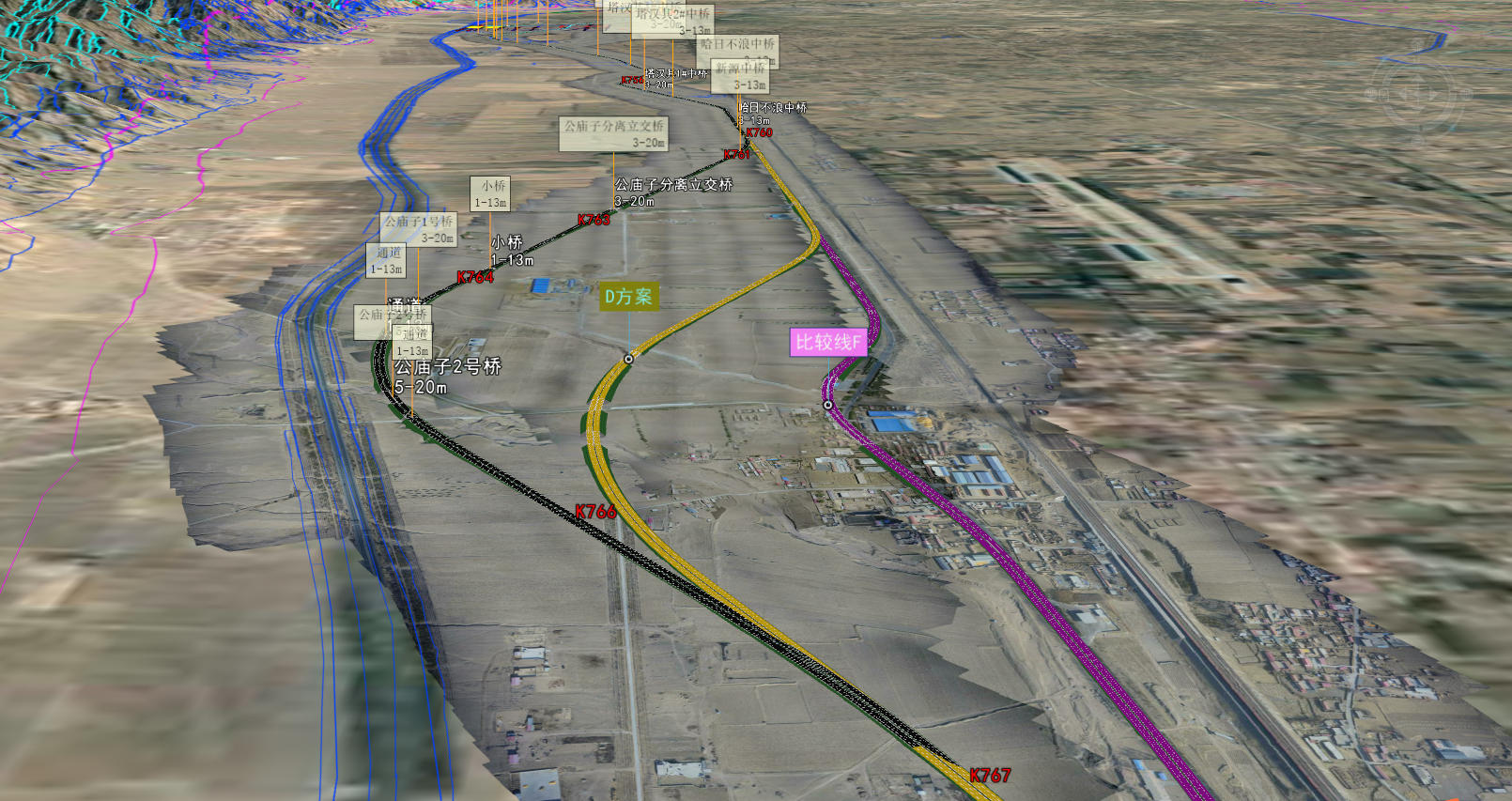

第一步：多源数据融合。 在统一的三维场景中加载道路BIM模型（含路基、路面、桥涵构件）、无人机倾斜摄影地形（提供真实地物参照）、CAD管线综合图（展示地下管线空间位置）。空间参考统一至 CGCS2000，自动对齐。

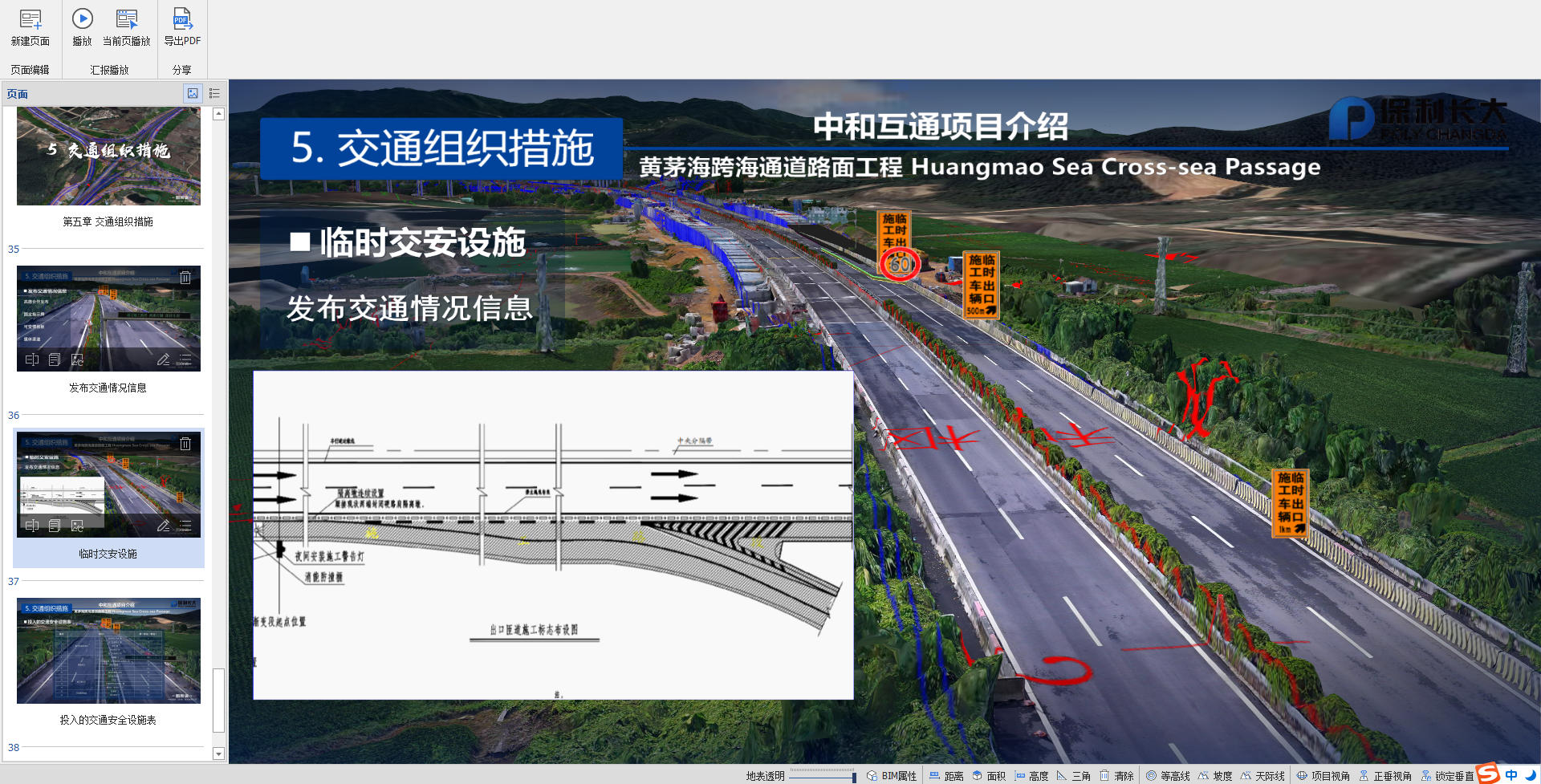

第二步：分阶段交通导改动画。 按照施工组织设计的时间节点，在三维场景中编排各阶段的交通导改方案： - 阶段一：封闭北侧两车道，施工围挡三维放置，临时标线绘制 - 阶段二：中分带改造完成，交通切换至北侧，南侧封闭施工 - 阶段三：全线贯通，恢复标准断面
每个阶段设置关键帧，切换时带着视角平滑过渡，评审人员可以清楚地看到"第一阶段长什么样→第二阶段的交通流向如何变化"。
第三步：实时交互。 评审过程中，可以随时旋转视角、拉近查看围挡细节、点击构件查询属性信息。如果交警部门提出"这个路口右转车道太窄"，汇报者可以在三维场景中当场标注、当场测量。
2.3 关键能力总结
| 能力点 | 说明 |
|---|---|
| 道路标注依附倾斜模型 | 标注线、箭头、文字直接贴附在地形表面，随视角旋转保持可读 |
| 断面拉伸分析 | 任意位置拉剖面线，实时生成横断面图，展示路基结构与管线埋深 |
| 分阶段场景编排 | 按施工阶段管理场景状态，一键切换，支持视角过渡动画 |
三、场景二：水利枢纽设计评审——多方案对比
3.1 传统做法的痛点
水利枢纽设计评审的一个典型困境是：每次只能展示一个方案。
一次评审会通常需要讨论2-3个坝型方案（如重力坝 vs 拱坝 vs 土石坝）、不同正常蓄水位方案、不同泄洪建筑物布置方案。传统做法是每个方案单独做一份汇报材料，评审时按顺序播放。当专家提出"方案A的泄流量和方案B对比一下"时，汇报者需要在两份PPT之间来回切换，或者提前把对比图拼在一页里——拼图的过程就已经消耗了大量时间。
更棘手的是参数联动问题。水利设计中的核心参数（水位、泄流量、淹没范围）相互关联，改一个参数可能影响全局。PPT无法做到"调一下水位参数，淹没范围实时变化"。
3.2 技术实现路径
多方案分页加载。 在同一工程文件中预置3-4个方案的数据配置，每个方案作为一个独立的"页面"。评审时，可以选择两个方案用不同的页面对比内容——页面1显示方案A（重力坝+正常蓄水位820m），页面2显示方案B（拱坝+正常蓄水位830m），通过配置按钮跳转，快速查看对比不同方案优劣。

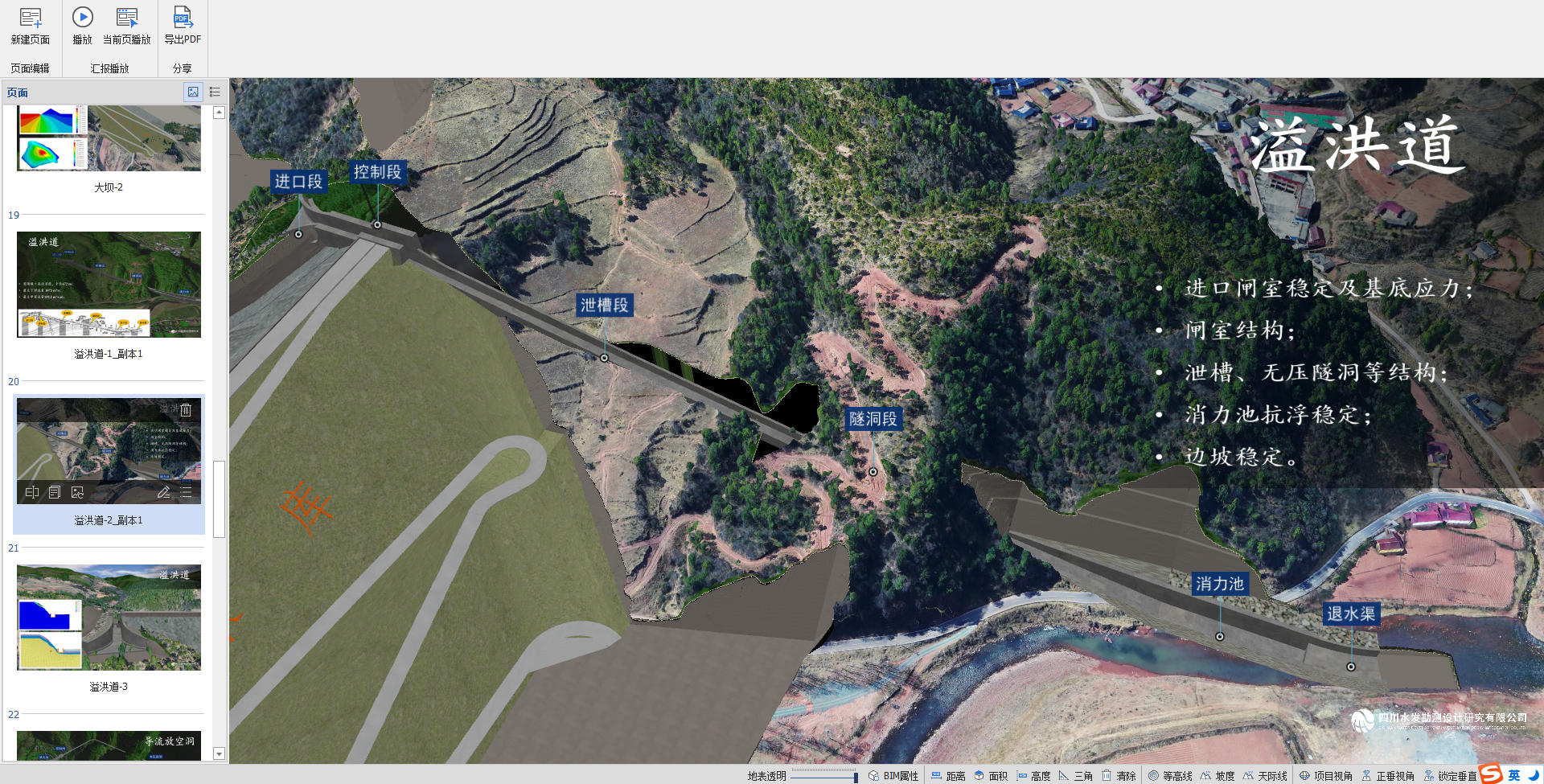

动态参数调整。 在方案页面中预置参数控制面板——水位、泄流量、闸门开度等核心参数以滑块或数值输入框呈现。评审过程中，专家说"试试水位降到815m"，拖动滑块，坝前淹没范围实时计算更新。这背后是预先生成的多级水位淹没面数据，通过参数切换触发不同的数据图层。
方案差异高亮。 对于两个方案的差异区域（如淹没范围变化、工程量增减），做好差异数据，高亮显示——新增淹没区域以半透明红色覆盖，减少区域以绿色标识。让差异从"肉眼对比"变为"一目了然"。
3.3 关键能力总结
| 能力点 | 说明 |
|---|---|
| PPT式页面编排 | 按汇报逻辑组织场景页面，每页独立配置数据组合和视角 |
| 三维场景实时切换 | 切换页面时场景平滑过渡，无加载中断感 |
| 多方案分页对比 | 每个方案独立一页，详细介绍方案内容 |
四、场景三：城市更新项目——改造前后三维对比
4.1 传统做法的痛点
城市更新项目（旧改、棚改、历史街区改造）的核心沟通难点在于：如何让非专业的利益相关方理解"改造后是什么样"。
传统做法是：改造前现状照片（或无人机航拍） + 改造后效果图，两张图并排展示。这种方式有两个致命缺陷——
第一，视角不统一。现状照片是从某个角度拍摄的，效果图可能是从另一个角度渲染的。两张图拼在一起，"对比"变得牵强。
第二，信息不完整。一张效果图只展示一个立面或一个视角。而居民关心的是"我家窗户看出去是什么样""日照会不会被挡"。这些信息无法从一张效果图中获取。
4.2 技术实现路径
多时序数据管理。 在统一的三维场景中，按时间维度组织数据：

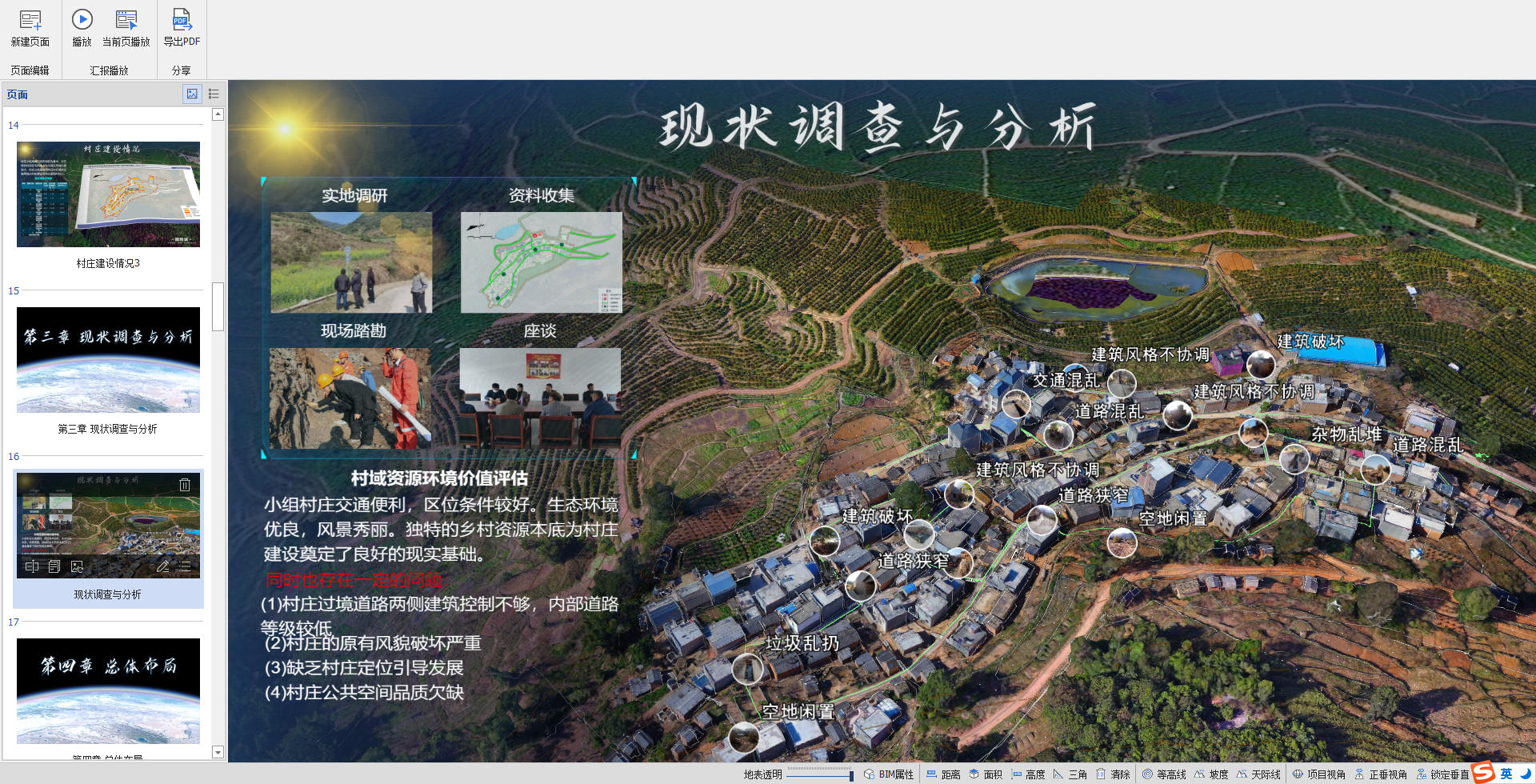

T0：改造前——倾斜摄影实景三维模型（无人机航测，OSGB格式）T1：拆除阶段——保留建筑 + 拆除区域的空地标记T2：新建阶段——新建建筑BIM模型 + 景观方案模型T3：改造完成——新建倾斜摄影（如有）+ BIM竣工模型
设计与倾斜融合。 将设计模型与倾斜模型融合到一块，现状什么样子，改造后什么样子，需要拆除哪些地方，一目了然。
CAD与倾斜融合。 在单视口模式下，直接将CAD图纸融合到倾斜模型上，让非专业领导也能知道CAD到底对应在哪些地方，哪个地方是路，哪个地方是房。
4.3 关键能力总结
| 能力点 | 说明 |
|---|---|
| 倾斜摄影+BIM数据融合 | 实景三维模型与BIM设计方案在同一空间参考下叠加显示 |
| 设计与倾斜融合 | 设计模型自动融合到倾斜，免去预处理 |
| CAD与倾斜融合 | CAD一键依附倾斜 |
五、场景四：施工组织策划——工序4D模拟
5.1 传统做法的痛点
施工组织策划的核心产出物是甘特图和施工平面布置图。甘特图回答"什么时候干什么"，平面布置图回答"东西放在哪"。两个工具各自回答了各自的问题，但无法回答一个更关键的问题：不同工序在空间上会不会打架？
一个典型的翻车案例：地下室结构施工阶段，钢结构吊装和土方回填在时间上有重叠，在平面上看空间也够，但三维空间中塔吊的大臂恰好与回填车辆的行进路线冲突。这类问题在二维平面上极难预判，到了施工现场才发现，代价高昂。
5.2 技术实现路径

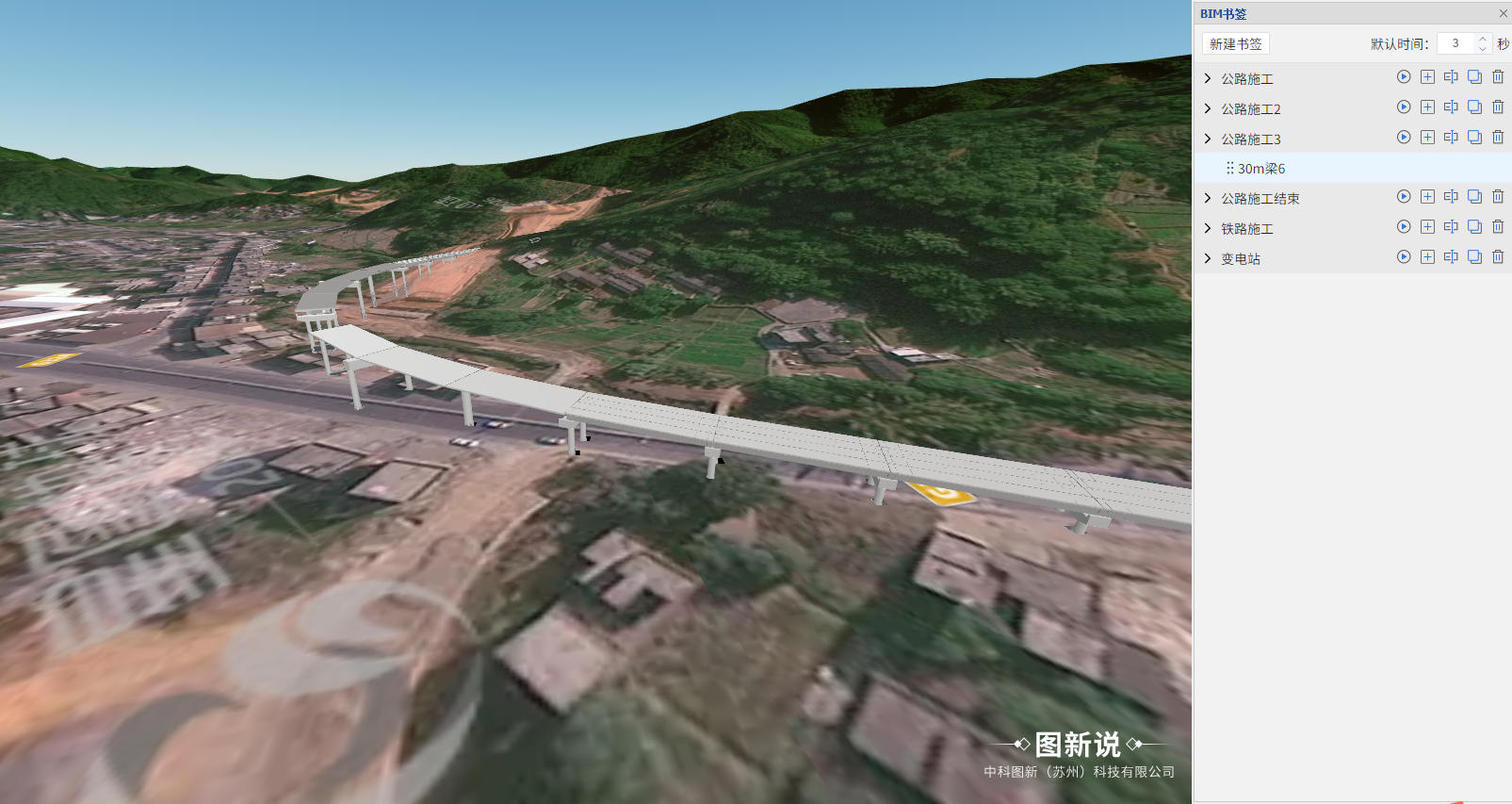

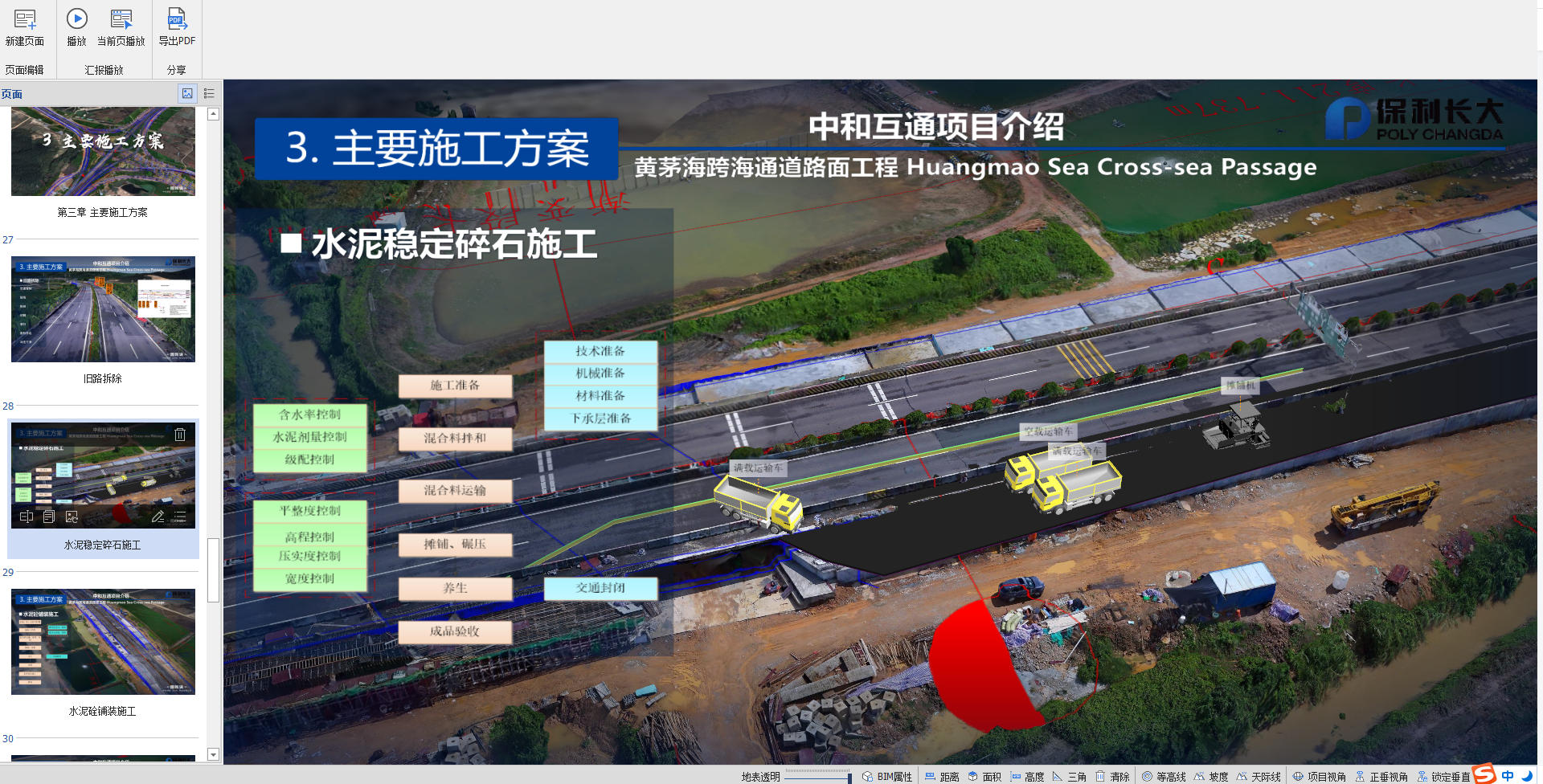

WBS关联三维构件。 使用BIM书签，将施工WBS（工作分解结构）中的任务节点与三维BIM构件建立映射关系。例如：
任务"地下室底板浇筑" ←→ 底板BIM构件组（ID: F1_Slab_Group）
任务"负一层柱施工" ←→ 柱构件组（ID: F1_Column_Group）
任务"钢结构首层安装" ←→ 钢结构构件组（ID: F2_Steel_Group）
建立映射后，通过时间轴驱动构件的显隐状态——某时间点该完成的构件显示为实体（实际颜色），未开始的构件显示为半透明，正在施工的构件高亮显示。
时间轴驱动施工进度。 在三维场景中嵌入时间轴控件，按施工进度计划设置关键时间节点。拖动时间轴滑块，场景中的构件按计划依次出现、状态变化：
T=0天 场地平整完成
T=30天 桩基施工完成
T=90天 地下室结构封顶
T=180天 主体结构封顶
T=270天 外立面完成
T=360天 竣工验收
5.3 关键能力总结

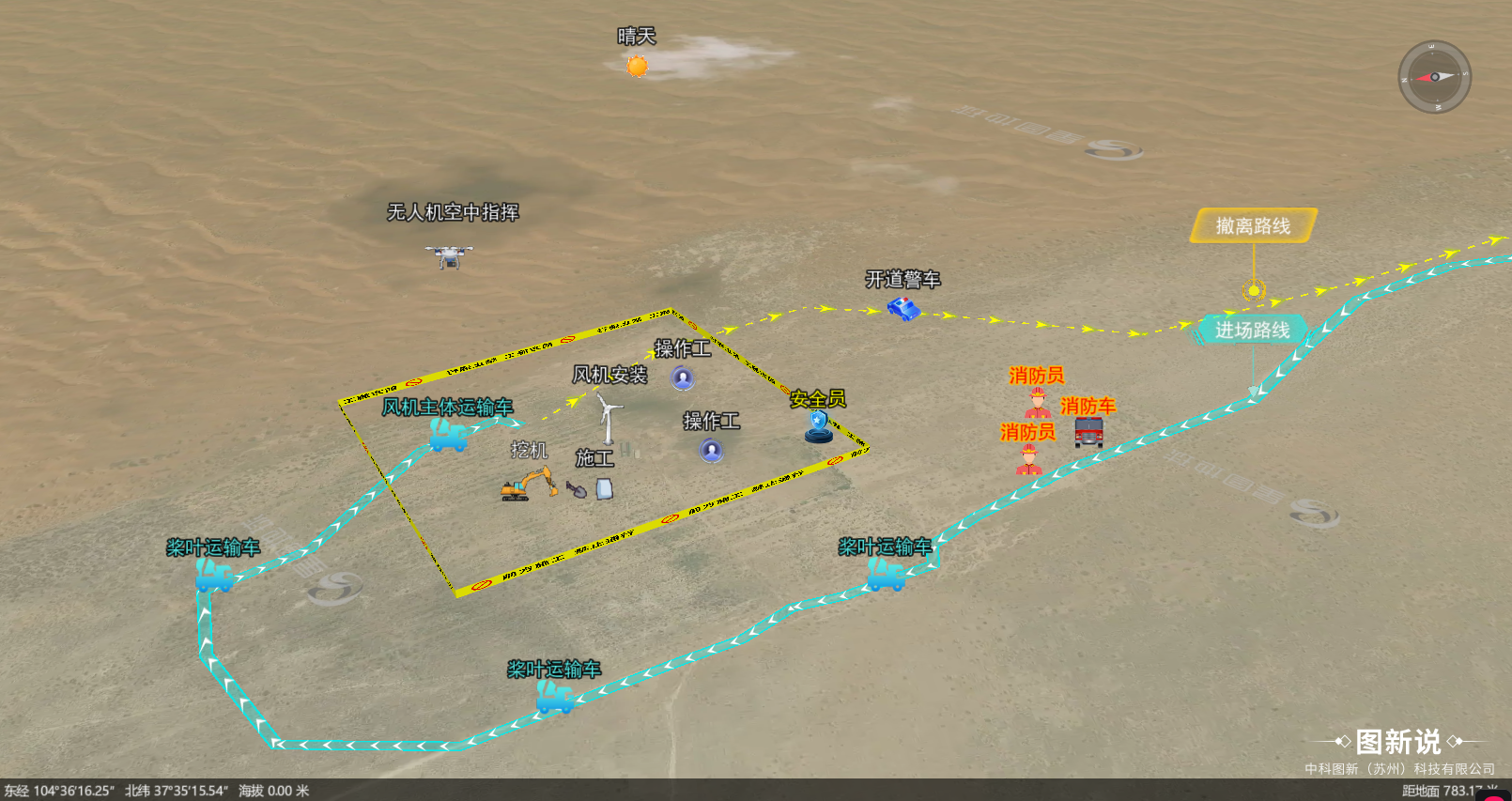

| 能力点 | 说明 |
|---|---|
| 粒子动画效果 | 以粒子流线展示施工流向和物料运输路径 |
| 构件显隐控制 | 按时间轴精确控制各构件组的可见性和显示状态 |
| 施工进度联动 | WBS任务与三维构件双向绑定，进度计划变更自动反映到三维场景 |
六、技术架构简述
以上四个场景的技术实现，底层依赖一套统一的技术架构。这里做简要拆解：
轻量化部署。 整个平台的安装包控制在百兆级别，支持 Windows 10/11 桌面端一键安装，不需要配置服务器、数据库、容器环境。对中小设计院和施工企业来说，不需要专门的IT人员运维。
离线运行。 全部数据和渲染在本地完成，无须网络连接。这个设计决策来自大量一线反馈——施工项目部的网络条件不稳定，汇报会议室可能没有外网。数据文件（工程包）存储在本地硬盘或U盘中，即插即用。
零代码配置。 场景搭建采用拖拽式操作：从数据面板拖入BIM模型、倾斜摄影、CAD图纸到三维视口，从组件库拖入标注、图表、按钮到汇报页面。不需要写JavaScript或Python，工程技术人员即可独立完成从数据导入到汇报页面制作的全流程。
多源数据兼容。 核心数据兼容矩阵：
| 数据类型 | 支持格式 | 加载方式 |
|---|---|---|
| BIM模型 | IFC、RVT、同豪、路易 | 直接读取，保留构件树与属性 |
| 倾斜摄影 | OSGB、3D Tiles | 自动构建LOD金字塔 |
| CAD图纸 | DWG、DXF | 图层级加载，叠加或独立显示 |
| GIS数据 | SHP、TIF、MBTiles | 空间参考自动转换 |
| 点云 | LAS、LAZ | 八叉树分层组织 |
所有数据在加载时自动对齐至 CGCS2000（EPSG:4490）坐标系。
七、总结
回头看这四个场景，可以发现一个共同规律：三维汇报的核心价值不在于"画面比PPT好看"，而在于回答那些PPT无法回答的问题。 交通导改方案中"车道切换后的空间关系"、水利评审中"不同水位方案的淹没差异"、城市更新中"改造前后的同视角对比"、施工策划中"不同工序的空间是否存在冲突"——这些问题的答案，在三维场景里是直观的、即时的、无需解释的。
对于工程团队而言，三维汇报的投入产出逻辑同样清晰：它不是一个"锦上添花"的可视化工具，而是直接服务于评审通过率、设计变更量、施工返工率等可量化指标的工程生产力工具。当汇报内容从"平面示意"升级为"三维呈现"，沟通成本降低带来的收益，远超过学习新工具的成本。
