三维大屏可视化，正在从"炫技"变成数字化交付的"硬性资料"。三步走，快速上手。
9 月 1 日起，天津施工图数字化服务模块升级上线：BIM 文件审查 + AI 智能辅助审查工具（监管预警）落地，"二维为主三维为辅"，电子签章强制。数字化交付/报建入库从"加分项"变"硬性资料"。与此同时，24 个智能建造试点城市强制 BIM 正向设计持续发酵，《绿色建筑施工管理技术规范》征求意见 8/22 截止（BIM 碳排放统计/扬尘能耗管控）。
三维成果 = 数字化交付的展示语言，而大屏是让三维成果"被看见"的关键载体。
本文用三步法拆解三维大屏的制作流程：数据进场景 → 场景搭大屏 → 一键输出，并给出 BIM 汇报、智慧工地、指挥中心三类典型大屏的搭建思路。
一、三维大屏与传统看板的核心差异
| 维度 | 传统看板/零代码图表 | 三维大屏 |
|---|---|---|
| 数据呈现 | 静态图表、模板化看板 | 三维场景 + 数据图层空间化呈现 |
| 空间上下文 | 无（数据与位置脱钩） | 点位、位置、画面在同一场景互相印证 |
| 交互方式 | 翻页/切换图表 | 视角飞行、点位点击、图层开关、要素显隐 |
| 决策价值 | 看"指标数值" | 看"在哪、什么态势、如何决策" |
| 交付形态 | 网页看板 | 高清图/漫游视频/三维沙盘EXE/PDF |
二、三步制作流程
第 1 步：数据进场景
把分散的数据汇聚进三维场景，统一坐标系（自动统一为国家 2000 坐标系）：
| 数据类别 | 格式/来源 |
|---|---|
| 测绘 GIS 数据 | 在线影像、正射影像、地形、实景三维、全景照片、点云 |
| 无人机航测 | 正射影像、倾斜摄影模型、DEM/DSM、3DGS 高斯泼溅 |
| CAD 数据 | DWG/DXF（支持坐标系转换） |
| BIM 模型 | Revit、Civil3D、Microstation、OpenRoads、OpenRail、Navisworks、同豪/路易/纬地国产 BIM |
| 通用模型 | SKP、FBX、3dmax 带纹理模型、3dtiles |
| 业务数据 | 坐标展点（TXT/DAT/CSV/XLS）、照片上图、实时位置图层、视频点位 |
技术要点：百公里级 BIM/CAD/无人机航测模型流畅加载（大数据承载专利技术）；一键拖拽式导入；地表开挖、模型压平等方案融合工具；CAD 快速配准（选点匹配、四七参数转换）。
第 2 步：场景搭大屏
大屏不是"把图表搬上墙"，而是按汇报逻辑组织可交互的页面序列：
- 页面编辑器：文字、图片、视频、音频、表格、统计图表、交互按钮、网页链接等多媒体组件，拖拽式搭建；
- 多方案多视角：每个页面设置不同数据组合、不同汇报视角，页面间视角飞行过渡；
- 图表库：内置表格、柱形图、仪表盘、轮播图表等可视化组件；
- 图层组织：点位/位置/进度/监测数据图层树管理，开关自如；

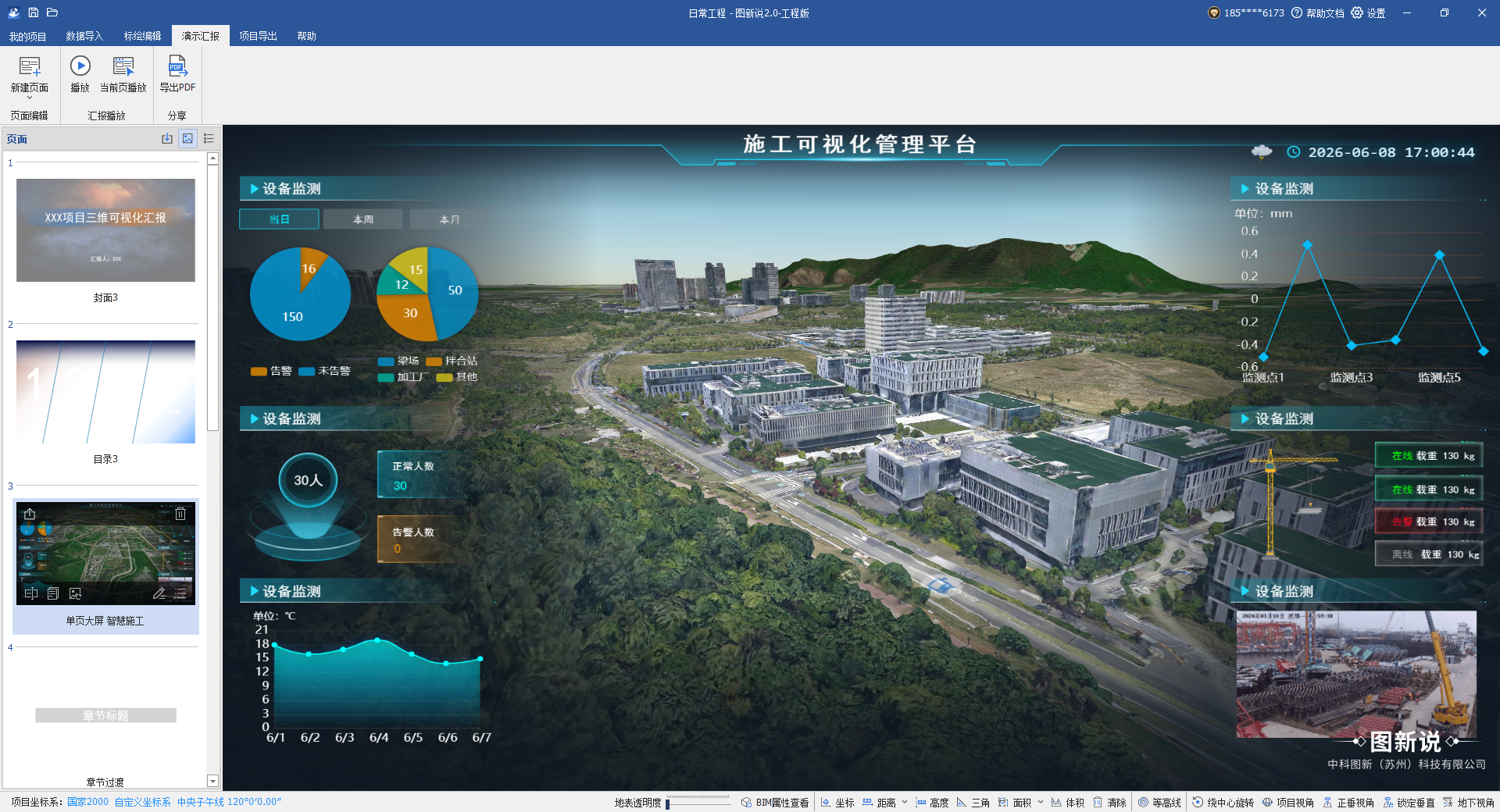

- 大屏模板：内置单页大屏模板、页面模板，快速起步。
第 3 步：一键输出
大屏成果支持多种交付形态：
| 输出类型 | 说明 |
|---|---|
| 高清图片 | 亿级像素分辨率，满足 A0 挂图打印，最高 20 倍窗口（>2 米图幅） |
| 高清视频 | 4K 漫游视频录制，输出 MP4 |
| 三维可交互沙盘 | EXE 一键打包导出，任意电脑打开，可设密码保护 |
| PDF 成果 | 三维汇报方案及 PDF 导出 |
三、三类典型大屏
1. BIM 方案汇报大屏
面向设计汇报、施工组织汇报、项目验收场景。现状与设计融合（倾斜摄影实景 + BIM 模型 + CAD 图纸），进度数据、图表、视频同屏，业主/专家/领导直观理解设计意图，解决传统图纸汇报"方案看不懂、现场不清晰"的问题。
2. 智慧工地一屏统管大屏

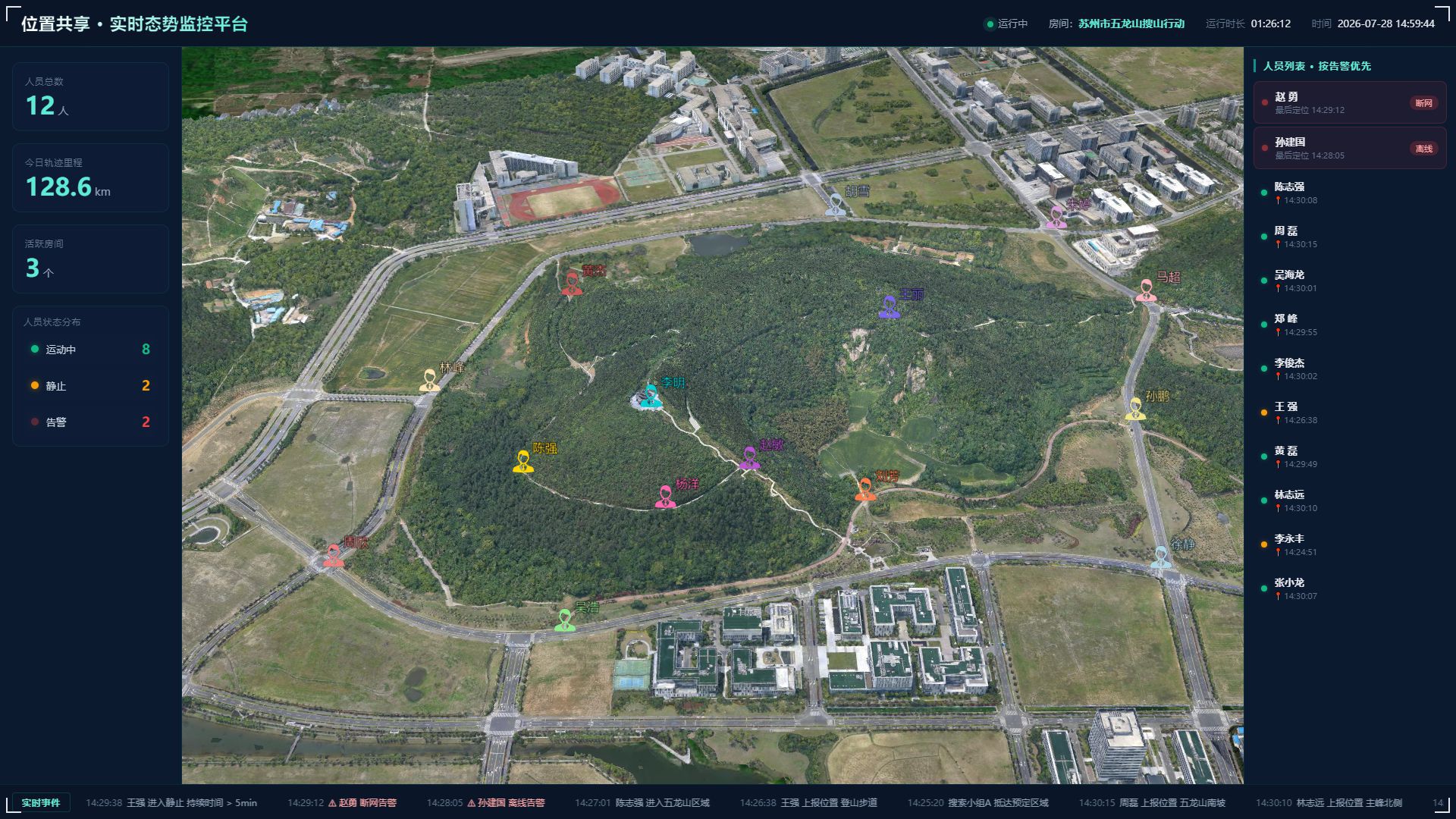

面向在建项目现场管理。实时位置（人员/车辆/设备）、监控画面（视频点位）、进度数据、监测数据汇聚一屏，项目经理"一屏管工地"，不再靠电话问进度。
3. 指挥中心态势大屏
面向应急指挥/安防场景。视频点位 + 处置力量分布 + 事件进展同屏呈现，点击点位看现场，全局态势与局部细节无缝切换（防汛指挥/处突指挥/战训沙盘）。
四、政策与趋势背书
- 天津：施工图数字化服务模块升级 9/1 上线，BIM 审查 + AI 辅助审查强制化；
- 全国：24 个智能建造试点城市强制 BIM 正向设计持续发酵；
- 行业：《绿色建筑施工管理技术规范》征求意见 8/22 截止，BIM 碳排放统计/扬尘能耗管控入规。
数字化交付已成定局，三维成果的"展示"与"交付"能力，是下一个竞争的焦点。
五、本周四，从零搭一块三维指挥大屏
8/20（周四）15:00-16:00，视频号直播「从零搭建三维指挥大屏」，完整演示"数据进场景 → 场景搭大屏 → 一键输出"全过程。
立即预约演示，看看你的项目如何用三维大屏呈现。
扫码预约 1 对 1 产品演示，获取专属行业方案。
图新说—— 为三维汇报而生
