1. 问题背景：一场险些失控的漫顶险情

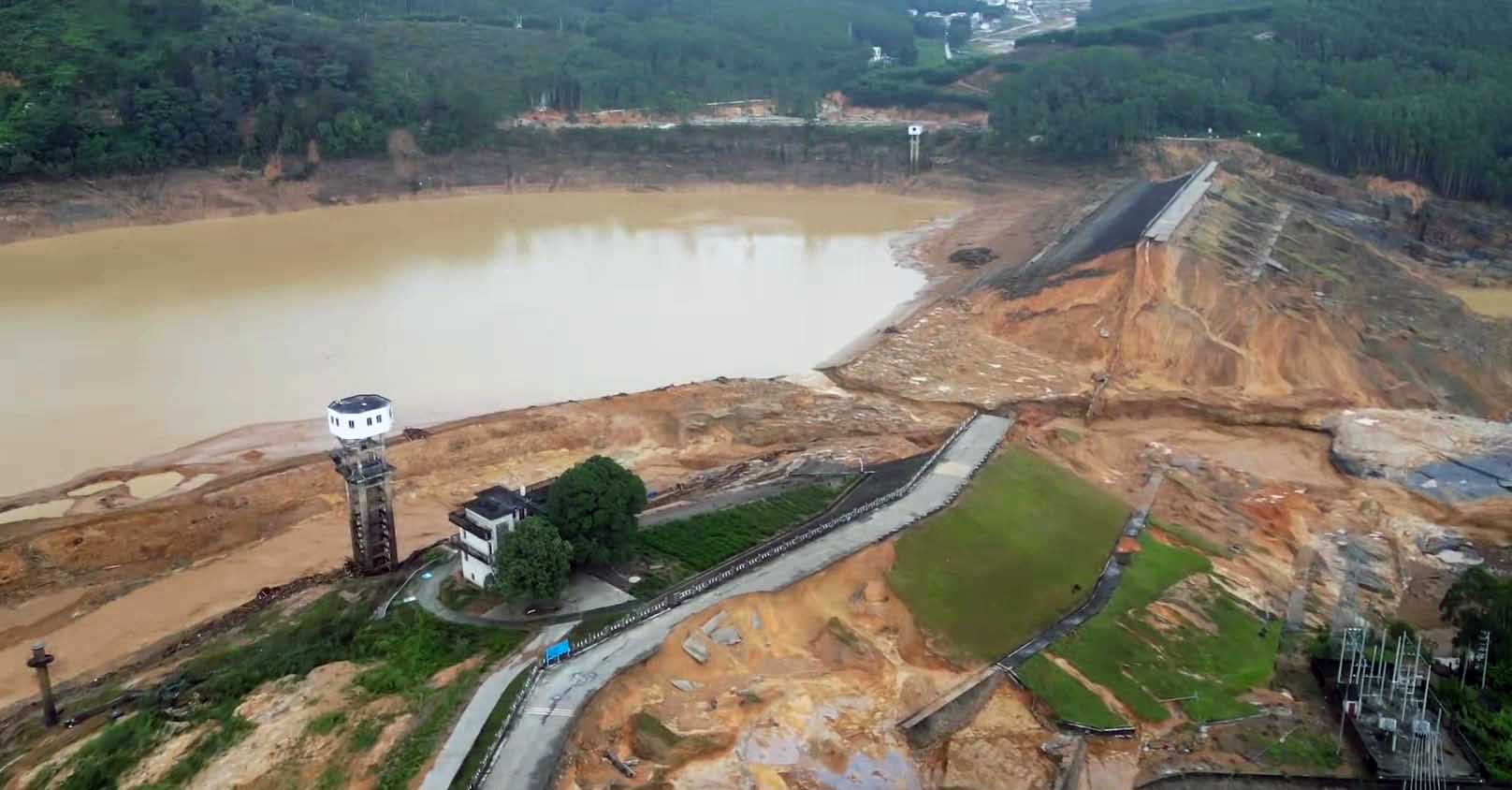

2026年7月6日，广西横州六蓝水库出现漫顶险情。应急管理部国家减灾中心"雨燕应急"机制随即启动，无人机空中勘测第一时间传回坝体、河道、村镇的实时水情，为险情研判提供了关键依据。
这件事放在整个汛期看并不孤立：8月初，超强台风"白海豚"逼近华东，沿海多地启动防台应急响应，水库调度、大坝安全再次成为焦点。
大坝安全监测，听起来是个冷门话题，但全国有近10万座水库，每一座下游都可能有村镇、农田和基础设施。大坝为什么会出险？靠什么技术守住防线？ 这篇文章把这条技术演进线讲清楚。
2. 大坝为什么会出险：三大风险源
先说清楚"要防什么"，才知道"要测什么"。水库大坝的安全风险，主要来自三类：
2.1 漫顶（过流）
入库洪水超过水库调蓄能力，水位超过坝顶，水流漫过坝体冲刷下游坡面。这是最直观、也最危险的风险——历史上不少溃坝事故的第一触发因素就是漫顶。触发条件：强降雨+上游来水集中，六蓝水库险情即为典型场景。
2.2 渗透（管涌/渗漏）
水在坝体或坝基中形成渗流通道，长期冲刷带走土颗粒，坝体内部逐渐掏空，表面却看不出异常。管涌被称为"看不见的杀手"——它不依赖极端洪水，日常高水位运行就可能发生。
2.3 坝体变形（沉降/位移/裂缝）
坝体在自重和水压作用下产生位移、沉降，超过阈值后可能发展成结构性破坏。这类风险发展慢但后果重，需要长期、连续的形变监测才能捕捉趋势。
三类风险对应三类监测需求：水位监测、渗流监测、形变监测——这也是理解大坝安全监测技术演进的坐标轴。
3. 监测技术50年演进：五级跳
大坝安全监测的技术路线，大致经历了五个阶段：
阶段一：人工巡堤（肉眼+经验）
最传统的模式：巡堤员沿坝面观察是否有渗水点、裂缝、塌陷，用木桩标记水位。优点是无设备成本；缺点是覆盖有限、判断主观、夜间和恶劣天气下几乎失效——洪水发生时恰恰是最需要监测的时刻。
阶段二：自动化监测仪器（渗压计/测斜仪/水位计）
20世纪中后期起，大坝埋设渗压计（测坝体内部孔隙水压力）、测斜仪（测坝体深层位移）、水位计等自动化仪器，通过电缆将数据引回值班室。监测从"人看"变成"仪测"，实现了24小时连续观测。局限是单点布设，坝体是三维体，靠几十个测点描述整体状态，存在盲区。
阶段三：北斗GNSS毫米级形变监测
北斗卫星导航系统成熟后，大坝表面布设GNSS监测站，利用载波相位差分技术实现毫米级形变监测——坝体任何微小的位移、沉降都能被实时捕捉。相比测斜仪的"点测"，GNSS实现了"面测"的雏形，且数据实时回传。
阶段四：卫星InSAR大范围扫描
合成孔径雷达干涉测量（InSAR）技术，用卫星雷达对地表进行重复扫描，通过相位差反演毫米级形变场。它的价值在于大范围：一次扫描覆盖数十平方公里，可发现坝体周边区域（不只是坝体本身）的沉降异常。局限是重访周期长（数天至数十天）、对植被和相位失相干敏感——适合"普查"，不适合"实时值守"。
阶段五：无人机航测/三维倾斜摄影

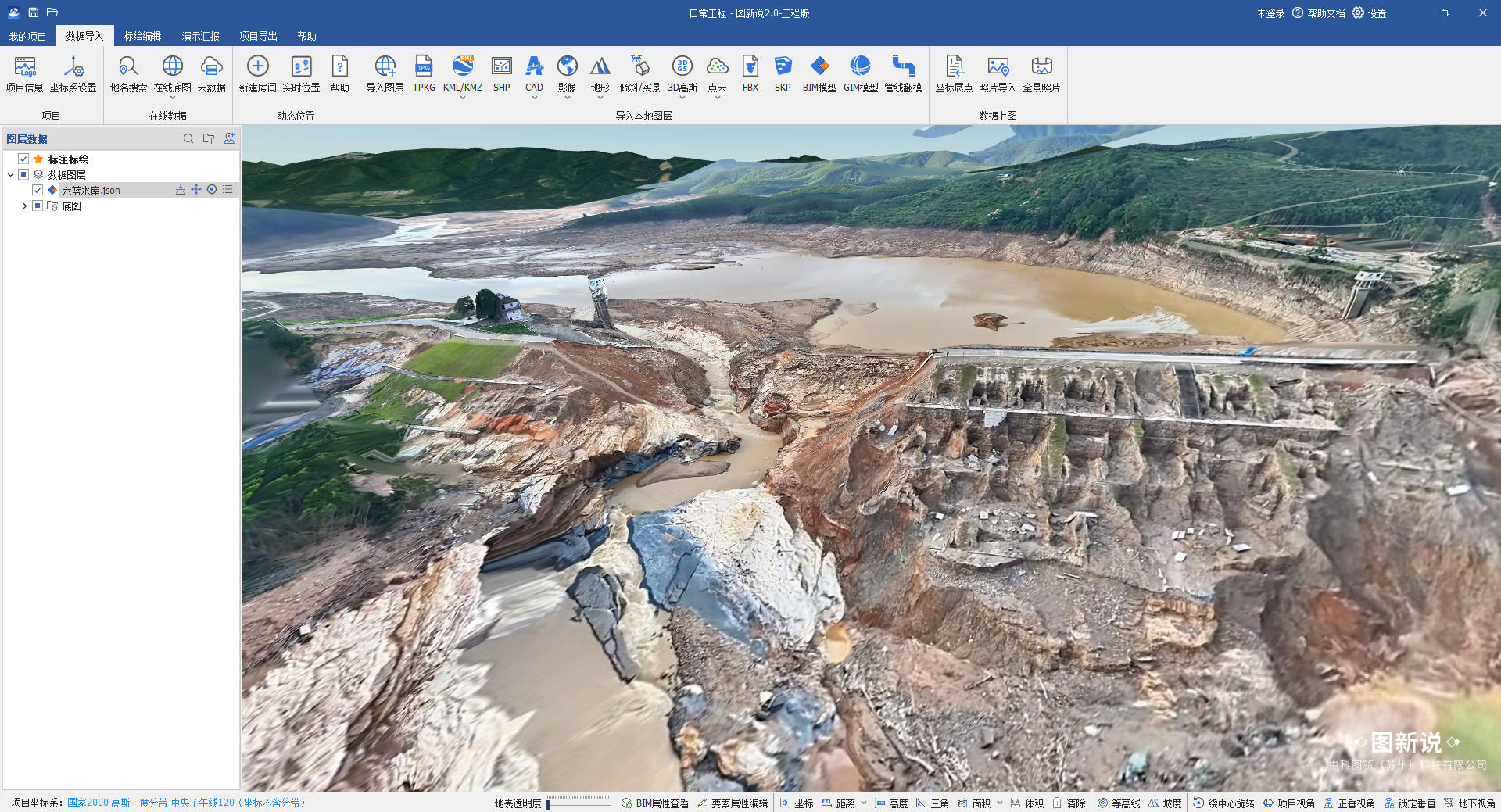

"雨燕应急"机制展示的正是这一层的能力：无人机快速升空，倾斜摄影构建坝体及周边实景三维模型，叠加正射影像直观呈现险情全貌。相比InSAR的"数据级"监测，无人机提供的是影像级、可直观理解的态势——指挥员能"看到"坝体哪一段异常，而不是只读一组数据。
五级演进的本质：监测从"点"走向"面"，从"数值"走向"影像"，从"周期性"走向"实时化"。
4. 演进逻辑：为什么每一层都在叠加而不是替代
值得强调的是，这五个阶段不是替代关系，而是互补叠加：
| 技术 | 测什么 | 空间尺度 | 时间尺度 | 适合角色 |
|---|---|---|---|---|
| 人工巡堤 | 表面异常 | 点/线 | 间歇 | 日常巡查补充 |
| 自动化仪器 | 渗流/深层位移 | 点 | 连续 | 渗流与内部状态值守 |
| 北斗GNSS | 表面形变 | 面（站网） | 实时 | 大坝本体形变主监测 |
| 卫星InSAR | 区域形变 | 大范围 | 周期 | 区域普查、风险筛查 |
| 无人机航测 | 实景三维/影像 | 区域 | 事件触发 | 险情快速侦察、态势呈现 |
真实的大坝安全体系，是"空（卫星）—天（无人机）—地（仪器+GNSS）—人（巡堤）"的组合：InSAR做区域筛查，GNSS和渗压计做重点值守，无人机在险情时快速补位，巡堤员做最后的现场确认。
5. 下一个方向：从"监测数据"到"数字孪生流域"
如果只停留在"测得准"，大坝监测的价值还没完全释放。真正的变化发生在数据汇聚之后。
水利行业正在推进的"四预"体系——预报、预警、预演、预案——给出了清晰的方向：
- 预报：降雨-产流-汇流模型，预测入库流量
- 预警：水位/渗流/形变数据超阈值自动触发分级预警
- 预演：在数字孪生场景中模拟不同调度方案的水库运行状态
- 预案：预演结果固化为可执行的调度与撤离预案
实现"四预"的前提，是所有感知数据（气象、水文、仪器、GNSS、无人机影像）汇聚到一张图上，并叠加三维地形与流域模型。
这里有一个容易被忽视的点：当感知数据汇聚成"一张图"后，指挥端的价值重心会从"看得见"走向"算得准、调得动"——汛期值守人员的位置、撤离路线、抢险力量分布，与监测数据在同一张图上实时联动，才能真正把"数据"变成"行动"。
这大概也是六蓝水库险情最值得记住的启示：无人机勘测传回影像只是第一步，影像背后的人和决策，才是防线的最后一段。
6. 小结
- 大坝风险有三类：漫顶、渗透、坝体变形，对应水位、渗流、形变三类监测
- 监测技术五级演进：人工巡堤→自动化仪器→北斗GNSS→卫星InSAR→无人机航测，从"点测"到"面测"、从"数值"到"影像"、从"周期"到"实时"
- 五层技术叠加互补，构成"空天地"一体化监测体系
- 下一个方向是数字孪生流域与"四预"：数据汇聚一张图，指挥端从"看得见"走向"算得准、调得动"
延伸阅读：应急管理部国家减灾中心"雨燕应急"机制报道（5000余架无人机构建全国应急"一张网"）、水利部"四预"体系建设相关文件。
