三维态势标绘的数据组织：底图、坐标系与标绘对象的分层管理

标绘好不好用，三分看底图，七分看数据组织——坐标系混用、图层混乱，往往比"不会画"更致命。

在安防、应急的指挥与预案场景中，三维态势标绘早已不只是"在地图上画几个点"。当底图来自地形、影像、倾斜模型多种来源，标绘对象涵盖点、线、面、箭头与文字标注，且同一套底图要同时承载预案与演练时，真正决定它能否复用、能否复盘、能否交接的，是背后的数据组织方式。本文从底图与坐标系、标绘对象结构、多场景复用、留存归档四个层面，拆解一套可落地的工程实践。

一、底图与坐标系：先统一基准，再谈标绘

三维标绘的首要关口，是底图的坐标基准一致。常见底图包括地形（DEM/DSM）、影像（正射）、倾斜摄影实景三维模型，它们可能来自不同来源、不同采集时间，坐标系并不天然一致。

工程上建议遵循两条原则：

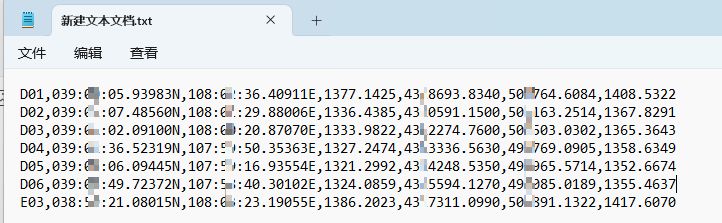

1. 选定统一基准。国内项目优先统一到 CGCS2000（2000 国家大地坐标系）；涉及 GPS 原始数据再谈 WGS84 转换；地方独立坐标系需明确与 2000 系的换参关系。不要在同一个场景里混用基准。
2. 加载即对齐。多源底图进入场景前完成配准与坐标统一，确保标绘落点与底图地物严格重合。以图新说（安防版）为例，其"数据坐标系快速无缝统一"能力即用于解决多源底图基准不一致的问题——这属于工具层面的实现，不影响本文的方法论结论。

坐标系一旦混用，后面所有标绘都会带着系统性偏移，且越往后越难纠正。这是应在前端优先堵住的一类错误。

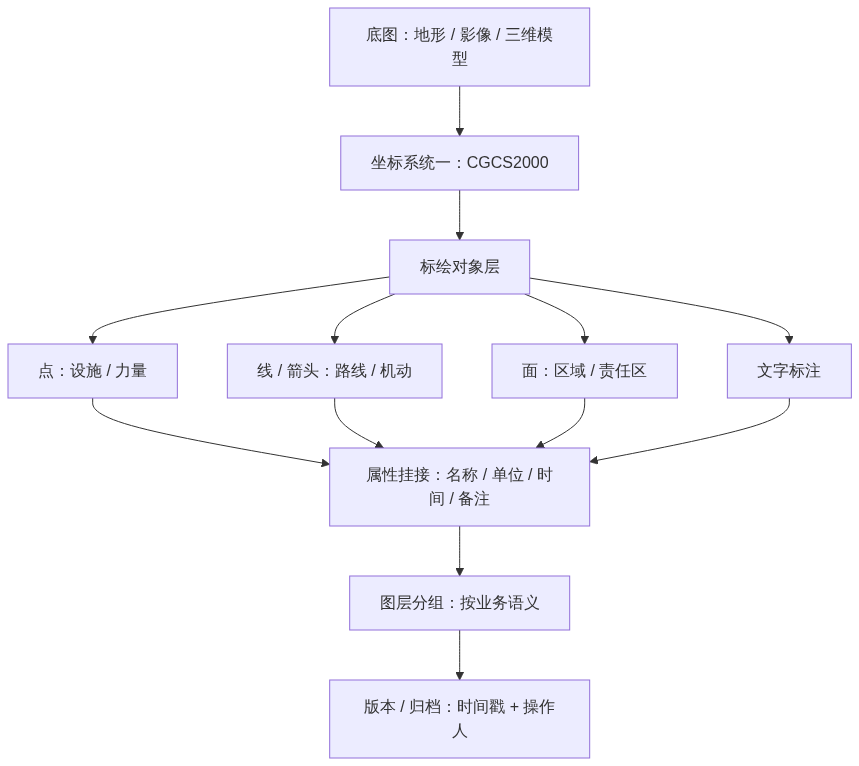

二、标绘对象的数据结构：分层组织与属性挂接

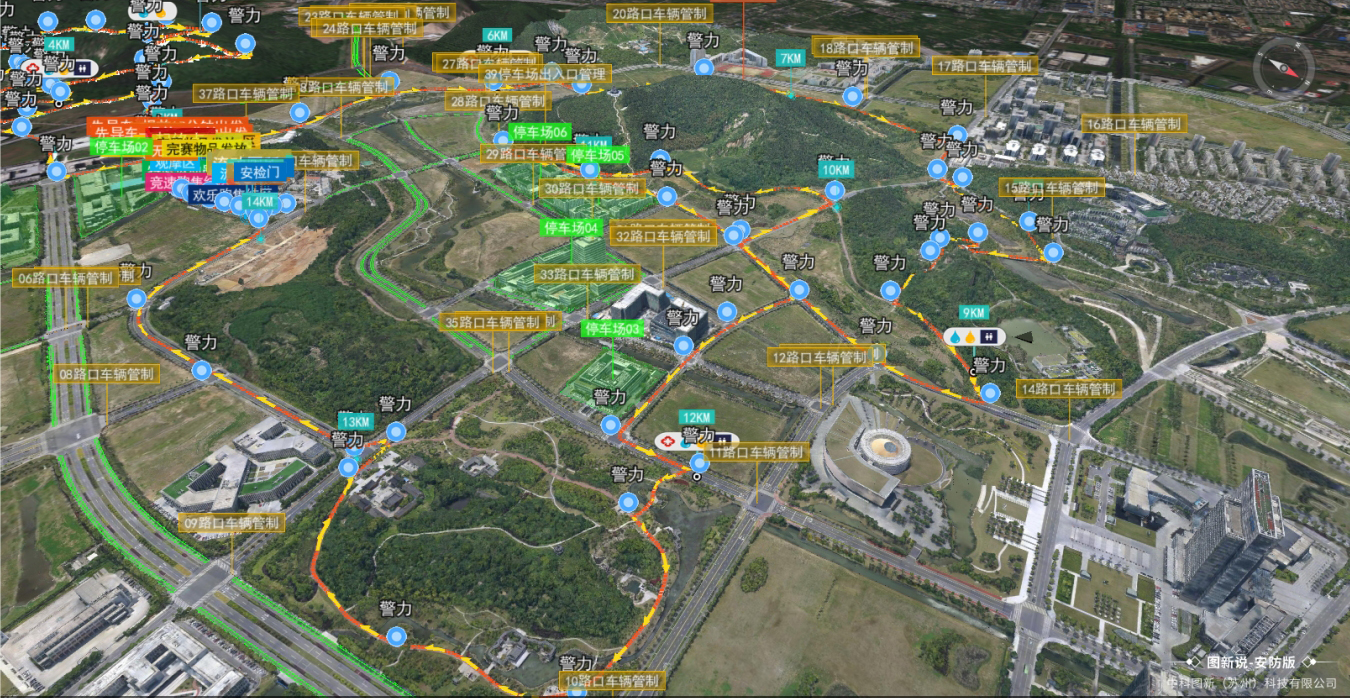

标绘对象按几何形态可分为五类：点（设施、力量点位）、线（路线、防线）、面（责任区、受灾区域）、箭头（机动方向、进攻轴线）、文字标注（说明性注记）。它们不应被平铺在一个图层里，而应按业务语义分层，并为每个对象挂接结构化属性。

推荐的最小数据结构如下：

{
  "layer": "force_deployment",
  "objects": [
    {
      "id": "pt_001",
      "type": "point",
      "geometry": { "lng": 120.153, "lat": 30.274, "alt": 12.5 },
      "crs": "CGCS2000",
      "style": { "icon": "fire_engine", "color": "#E53935" },
      "attrs": {
        "name": "一号水罐车",
        "unit": "XX 消防站",
        "time": "2026-09-14T10:00:00+08:00",
        "note": "主攻点位"
      }
    },
    {
      "id": "ln_001",
      "type": "arrow",
      "geometry": { "from": [120.153, 30.274], "to": [120.161, 30.281] },
      "crs": "CGCS2000",
      "attrs": { "name": "供水路线", "time": "2026-09-14T10:05:00+08:00" }
    }
  ]
}

分层的核心，是按语义而非按绘制顺序：力量部署、路线、区域、标注各成一层。这样既能单独显隐某一类信息，也便于按层赋予样式与权限。属性挂接则让每个对象"说得清来历"——名称、单位、时间、备注，与几何一起存储。

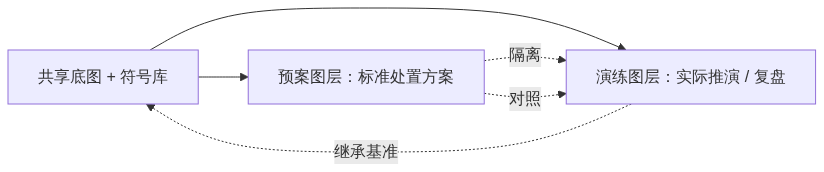

三、多场景复用：预案图层与演练图层的隔离与继承

同一套底图往往要服务两类用途：标准预案（应当怎么布署）与实际演练/复盘（实际怎么推演）。二者的关系应该是"共享基准、相互隔离、可对照"，而不是画在同一层里来回改。

• 共享：底图与符号库共用，保证预案与演练在同一空间框架下。
• 隔离：预案图层与演练图层分属不同图层组，演练的临时调整不污染标准预案。
• 继承与对照：演练可基于预案图层派生，复盘时再把两者并排比对，看"计划"与"实际"差在哪。

这种隔离继承结构，让预案保持"干净"，又让每次演练都能在预案之上长出可追溯的记录。

四、留存与归档：版本、时间戳与回溯

标绘的价值不止于"画出来"，更在于"留得下、回得去"。工程上建议对每一次标绘保存版本与元数据：

CREATE TABLE plot_version (
  version_id   BIGINT PRIMARY KEY,
  project_id   VARCHAR(64)  NOT NULL,
  layer_name   VARCHAR(64)  NOT NULL,
  operator     VARCHAR(32)  NOT NULL,
  created_at   TIMESTAMP    NOT NULL DEFAULT CURRENT_TIMESTAMP,
  crs          VARCHAR(16)  NOT NULL,
  payload      JSONB        NOT NULL
);
CREATE INDEX idx_plot_version_project ON plot_version (project_id, layer_name, created_at);

配合前端"写入即带基准与时间"的约束，可保证任何一次调阅都对应明确的采集记录：

// 按业务语义分层，而非按绘制顺序
const layers = {
  force_deployment: [],   // 力量部署
  route: [],              // 路线 / 防线
  zone: [],               // 责任区 / 受灾区域
  annotation: []          // 文字标注
};

function addPlot(layer, obj) {
  // 强制写入统一坐标基准与创建时间，避免错位与来源不清
  obj.crs = obj.crs || 'CGCS2000';
  obj.createdAt = obj.createdAt || new Date().toISOString();
  layers[layer].push(obj);
}

事件处置结束后，能回到"当时标了什么、由谁标、基于哪版底图"，复盘才有据可依。

五、常见坑：三类高频问题

规避方法可归纳为四条纪律：① 进场景前统一坐标基准；② 严格按业务语义分层；③ 每个对象挂接结构化属性；④ 每次变更留版本与时间戳。

六、小结

三维态势标绘的可用性，本质上是数据组织问题：统一基准决定"画得准"，分层挂接决定"看得清"，场景隔离决定"复用稳"，版本留存决定"复盘实"。这四件事做好，标绘就不再是一次性画面，而成了一套可继承、可比对、可审计的空间资产。

把组织方式落到工程上，关键是让每一版标绘都能导出为可交互沙盘或 PDF 等可交接成果，把"成果形成与交接"作为前端环节而非事后补录。

在应急指挥与安防预案领域，数据组织的规范程度直接关系处置效率（参见应急管理部关于"科技数智"赋能指挥的相关表述，以及 2026 中国国际应急管理展览会对智慧应急态势能力的展示）。欢迎在评论区交流你在标绘数据组织上的做法与踩过的坑。
