设备接进来只是开始。位置对得上、阈值定得住、处置留得下，数据才算真的能用。
开工头几天常见的情形是，数据接进来了，数字也在跳，可一旦有人问"这个数来自哪台设备、装在哪一层、超了没有、超了谁处理"，现场一时答不上来。问题通常不在设备，而在中间被跳过的几步：数据类型没分清、接入方式没定好、点位跟三维对象没对上、阈值与处置没写清。
本文按实施者视角，把接入拆成四步：数据类型、接入方式、场景绑定、阈值与联动。每一步给一份可照着填的字段清单，末尾附一张实施前自检清单。
应急管理部在《工贸企业节后复工复产安全提示》（2026-10-08）里把"安全装置要校验灵敏"写进了复工复产要求。这条要求落到数据侧，对应的其实就是先把设备的量测与状态接准、接全——设备本身的量测准了，校验才有依据。
一、数据类型：模拟量、开关量与状态量
设备数据看起来五花八门，落到接入表里，先按三类归。
模拟量是连续变化的数值，比如扬尘浓度、噪声、风速、液位、流量、温度、振动。它记录的是"多少"。
开关量只有两种取值，比如风机启停、闸门开合、泵机的运行与停止。它记录的是"通不通、开没开"。
状态量是一组离散的枚举值，比如设备在线与离线、失联、故障、检修。它记录的是"处于什么状态"。
三类数据的差别，直接影响后面的接入方式、绑定规则与阈值写法：模拟量要看量程与精度，开关量要看变位时刻，状态量要看持续时间。
一条上报记录，至少要带这些字段：
| 字段 | 含义 | 示例（示意） |
|---|---|---|
| device_id | 设备编号 | PM-02-0317 |
| point_id | 点位编号 | 工地A-扬尘-03 |
| metric | 物理量 | 扬尘浓度 |
| value | 数值 | 86 |
| unit | 单位 | 微克每立方米 |
| ts | 采集时间 | 2026-10-09 09:12:30 |
| status | 状态位 | 正常 |
| quality | 数据质量 | 有效 |
字段看着多，少一个都会在后面出问题：缺 device_id 分不清是哪台设备，缺 ts 多期数据没法比较，缺 unit 数值没有意义，缺 status 看不出设备本身是否正常。
这张图是全文的四步主线，后面的每一节对应其中一段。
二、接入方式：标准协议优先，网关与直连看条件
接入方式先做一次取舍：设备数据是直接连到三维平台，还是先经一台采集网关汇总，再由网关统一上报。
标准协议优先，是取舍的总原则。设备支持标准协议时，优先走标准协议接入，好处是设备与平台之间解耦，换设备、加设备都不用改对接方式。
采集网关与直连各有适用条件：
| 取舍维度 | 采集网关 | 设备直连 |
|---|---|---|
| 现场网络条件 | 现场网络差、设备分散时更稳 | 网络稳定、设备集中时可用 |
| 设备类型 | 协议杂、老设备多时，网关做归一 | 设备统一、协议一致的场景 |
| 维护成本 | 集中运维、一处升级全组受益 | 逐台维护，设备越多成本越高 |
判断方法很直接：设备类型杂、分布散、网络不稳，用采集网关把协议先归一；设备类型统一、点位集中、网络可靠，直连更省事。两种方式不是二选一到底，一个项目里网关与直连并存也很常见。
协议归一之后有两个细节要盯住：一是采集周期与上报周期要写清，采集快、上报慢会造成数据积压；二是时间戳要以设备侧采集时间为准，别用平台接收时间，否则网络延迟会被算进数据里。
在承载侧，工具的作用是把接入与后续的绑定、展示串起来。以图新说为例，配合平台的位置共享能力，外业人员手机端上报的 GPS/北斗位置可实时落到三维地图上，人员、车辆等目标的位置实时呈现，并支持历史轨迹回放，便于现场调度与进度核对。
三、场景绑定：一次把点位与三维对象对上
数据接进来之后，最关键的一步是让每个点位对应到三维空间里的一个对象。这一步没过，数据就只是一串数。
做法是建一张点位表，字段至少包含：点位编号、设备编号、物理量、经纬度或平面坐标、高程、所在单体与楼层、对应三维对象编号、绑定的坐标系。
点位与三维对象的对应关系有三种常见形态：一是点对点，一个点位对一个对象，比如一个扬尘监测点对应工地上的一根立杆；二是一对多，一个点位对应多个对象，比如一个水位计同时关联泵站的多个机组；三是多对一，多个点位对应同一个对象，比如一栋楼里多个温感关联同一个防火分区。
批量绑定与偏移校正要一起做：按编号规则批量匹配，减少手工点选；绑定后用已知控制点或明显地物核对点位是否整体平移。校正的前提是坐标系一致——源数据是工程独立坐标系、西安 80 或北京 54 时，先明确换参关系再入库。
点位编号规则建议固定为"区域-设备类型-序号"三段式，例如"工地A-扬尘-03"（示意）。编号固定以后，设备台账、点位表、三维图层三者可以按同一个编号串起来，谁也不用猜。

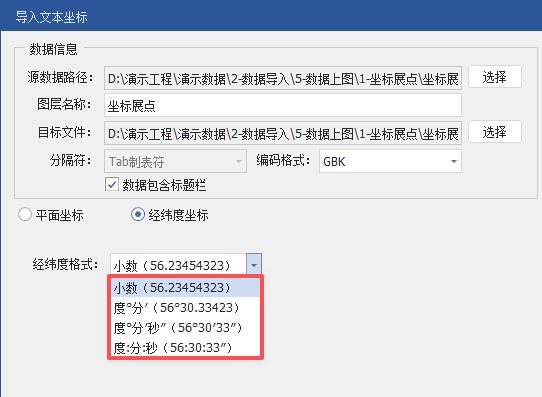

坐标与点位落到图上的过程，可以在工具里完成。图新说支持坐标展点，TXT、DAT、CSV、XLS、XLSX 等坐标文件可直接转成矢量图层，也支持导入标准坐标系定义文件并设置偏移量，点位表里的经纬度可以直接落图。

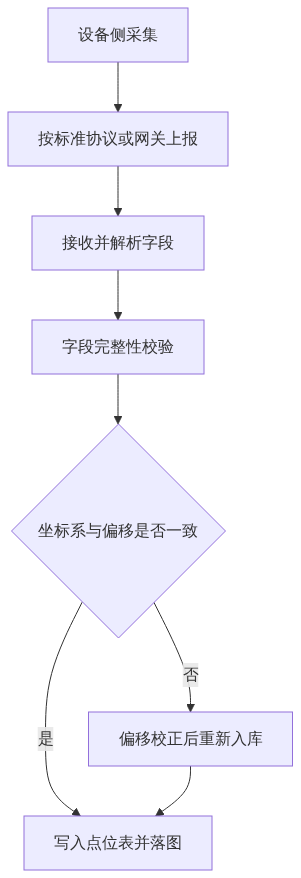

设备数据从采集到落图的顺序，可以画成这样：
四、阈值与联动：分级、迟滞、静默期与回执字段
阈值不是一条线，而是一组分级的线。常用的是三级：关注、预警、告警。每条线都要写清数值、单位、持续时长。
分级之外，还有两个容易被忽略的机制。
迟滞是为了防止数值在阈值附近来回跳。做法是设一个回落带，比如越过 80 触发预警、回落到 75 以下才解除。上下两条线留出差值，数值在边界抖动时不会反复触发。
静默期是为了防止同一事件短时间重复上报。做法是同一设备同一条告警在一个时间窗内只报一次，比如 30 分钟。业内也把这种处理叫告警抑制。
处置动作与回执字段，是联动的收口。一个事件从触发到关闭，至少要留这些字段：
| 字段 | 含义 | 示例（示意） |
|---|---|---|
| event_id | 事件编号 | EV-20261009-014 |
| point_id | 点位编号 | 泵站B-液位-01 |
| level | 级别 | 预警 |
| trigger_ts | 触发时间 | 2026-10-09 09:12 |
| action | 处置动作 | 通知运维并联动排涝泵 |
| ack_ts | 回执时间 | 2026-10-09 09:26 |
| ack_by | 回执人 | 运维值班 |
| result | 处置结论 | 液位回落至安全区间 |
回执字段的意义在于留痕。没有回执，告警关没关、谁关的，事后都说不清。银川市在智慧防汛建设中，把 23 座泵站水位监测与 14 个城区重点易涝点视频监控接入城市运行管理服务平台，实现积水自动预警与设备远程调度。这里的"自动预警"与"远程调度"能连成一条，靠的正是预警事件与处置动作之间有明确的对应关系。
阈值分级与迟滞的状态判定，可以表示为：
上图中，升级按触发条件逐级进入更高一级，回落则在越过迟滞带之后逐级退出，避免数值在边界抖动时来回跳。
工具推荐
把上面四步落到一套桌面工作流，图新说可以作为承载工具：它支持多源数据统一到同一坐标系后融合，坐标展点可将坐标文件转为矢量图层并支持偏移量设置，属性表可查看与导出，便于把点位表、属性字段与三维图层对齐；成果可导出高清图片、漫游视频、PDF 以及可交互的三维沙盘。接入侧配合位置共享能力，可呈现外业人员上报的 GPS/北斗实时位置与历史轨迹。授权提供离线授权的三种方式（授权文件、加密狗、团队授权），适合内网或离线环境。需要说明的是，数据类型划分、接入方式、点位编号与阈值分级属于使用方的组织安排，工具提供的是接入、绑定与展示这几类能力。
实施前自检清单
动手之前，照这张表过一遍：
数据类型
- [ ] 每个点位标明是模拟量、开关量还是状态量
- [ ] 模拟量写清量程与精度，开关量写清两态定义，状态量写清枚举值
- [ ] 上报字段齐备：设备编号、点位编号、物理量、数值、单位、采集时间、状态位
接入方式
- [ ] 确认设备支持的协议类型
- [ ] 按现场网络、设备类型、维护成本三项，选采集网关或直连
- [ ] 写清采集周期与上报周期，时间戳以设备侧为准
场景绑定
- [ ] 点位表字段完整，含经纬度或平面坐标与高程
- [ ] 点位编号按"区域-设备类型-序号"固定
- [ ] 绑定后做一次偏移校正，确认无明显整体平移
- [ ] 坐标系与源数据换参关系已书面记录
阈值与联动
- [ ] 阈值分级写清数值、单位、持续时长
- [ ] 已设迟滞回落带与静默期
- [ ] 回执字段齐全：事件编号、触发时间、处置动作、回执时间、回执人、处置结论
入口与手册
- [ ] 现场实施前先看一遍 IoT 接入操作手册，字段与编号规则以手册为准（手册可在官网下载页获取）
- [ ] 遇到接入细节确认不走弯路，可走定制咨询或免费试用通道
四步走完，数据才算从"接进来"变成"用得上"。开工阶段先过一遍这套流程，比事后补台账省事。
