倾斜模型、CAD 与点云对齐：项目现场的统一坐标怎么落

几份数据都导进来了，叠在一起却对不齐——先别急着量测，先看坐标对不对得上。

项目现场要汇报，手头资料往往是几路来的：无人机飞出来的倾斜模型、设计院给的 CAD 图纸、外业扫回来的点云，再加上规划红线这类矢量数据。单看每一份都正常，放进同一个三维场景就出了问题——楼没落在该在的位置，管线飘在模型上方，量出来的距离差了老大一截。有人下意识会怪软件不行，其实多数时候不是软件的事：这几份数据各自带着不同的坐标和单位，谁也没跟谁商量过。

要讲清楚为什么总对不齐，得按三步走。先看清每类数据进来时带着什么坐标；再定清楚统一坐标要说的几件事；最后用几个可核对的位置，验一遍对齐到底成没成立。

一、多源数据各自带着不同的坐标与单位

同样一块地，四类数据的"出身"不一样，带进来的坐标也就不一样。

倾斜模型常带一个投影定义文件，也可能只给一套 ENU 局部坐标——取某个点做原点，东向和北向各按米计。CAD 图纸多是按施工平面坐标画的，图上标注以毫米为单位。点云看扫描仪，工程坐标和仪器局部坐标都可能；即便是工程坐标，也要留意它用的是绝对高程还是相对高差。矢量数据里，KML 通常是经纬度，SHP 一般靠 .prj 文件说明坐标系。

坐标系不统一，单位与精度不统一，两件事叠在一起，就是"看着都在，就是叠不上"的直接来源。

二、统一坐标要定的三件事

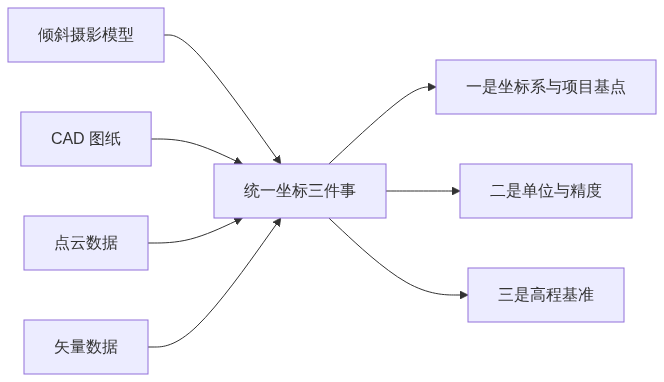

把多源数据放进同一个场景，统一坐标这件事说到底是定三条约定：坐标系与项目基点、单位与精度、高程基准。三条定下来，谁再往里加数据，都按同一套口径走。

一是坐标系与项目基点。 国内工程通常收敛到 CGCS2000（2000 国家大地坐标系）。源数据是 WGS84、西安 80、北京 54 或地方工程独立坐标系时，先明确换参关系——常用四参数或七参数——再入库。坐标系之外还要定基点：同一个坐标系下，不同软件、不同专业选的原点可能不一样，有的按测区中心，有的按图纸原点。基点不一致，两份数据叠起来就会整体平移。做法是在项目信息里把基点写清楚（原点的经纬度或平面坐标），随成果一并留存。

二是单位与精度。 长度、高程、面积、体积各按什么单位、保留几位小数，要一次性约定。位置数据用米、标高用米，出图或属性表里的长度按毫米标注时，要明确它和场景里的米之间的折算关系。精度指有效位数，不是越高越好——同一批数据的小数位对齐了，双方量测同一段构件才比得出差异。

三是高程基准。 高程基准（比如 1985 国家高程基准）要写明。工程里最容易被忽略的一步，是把绝对高程和相对高差分开记录：倾斜模型、点云如果带的是从某个原点起算的高差，直接当成绝对高程用，整体就会抬高或压低。基准写清楚，正负号也就有了依据。

三、对齐怎么做：三个可核对的位置

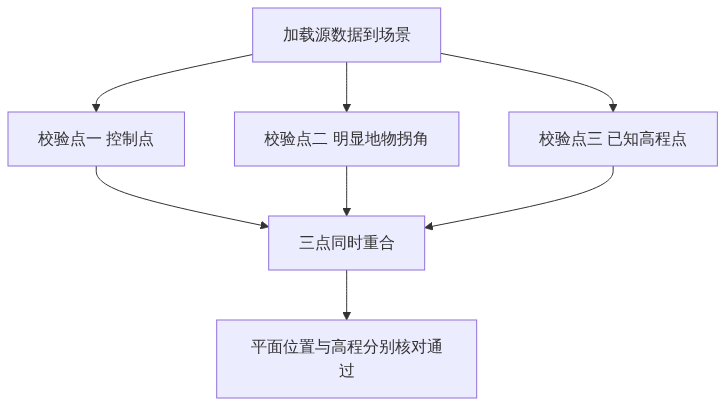

约定定完，还要在实际加载时验一遍。校验不靠感觉，靠几个能对上号的位置。

一是控制点。 项目上一般有已知坐标的控制点，它的平面坐标和高程是确定的。把源数据和场景里该点的位置比一比，看是否落在同一处。

二是明显地物拐角。 找一处倾斜模型、CAD 图纸、点云里都能辨认的同一处地物，比如路面交叉口、建筑角点、硬化边界。这类点特征清楚，偏移一眼能看出来。

三是已知高程点。 找水准点或已知标高点，核对高程是否一致。平面重合了但高程差一米，多半是高程基准没对上。

三点同时重合，平面位置与高程分别核对通过，对齐才算成立。三点里有任意一点对不上，先回查坐标系、基点与高程基准，别急着用平移去"凑"。

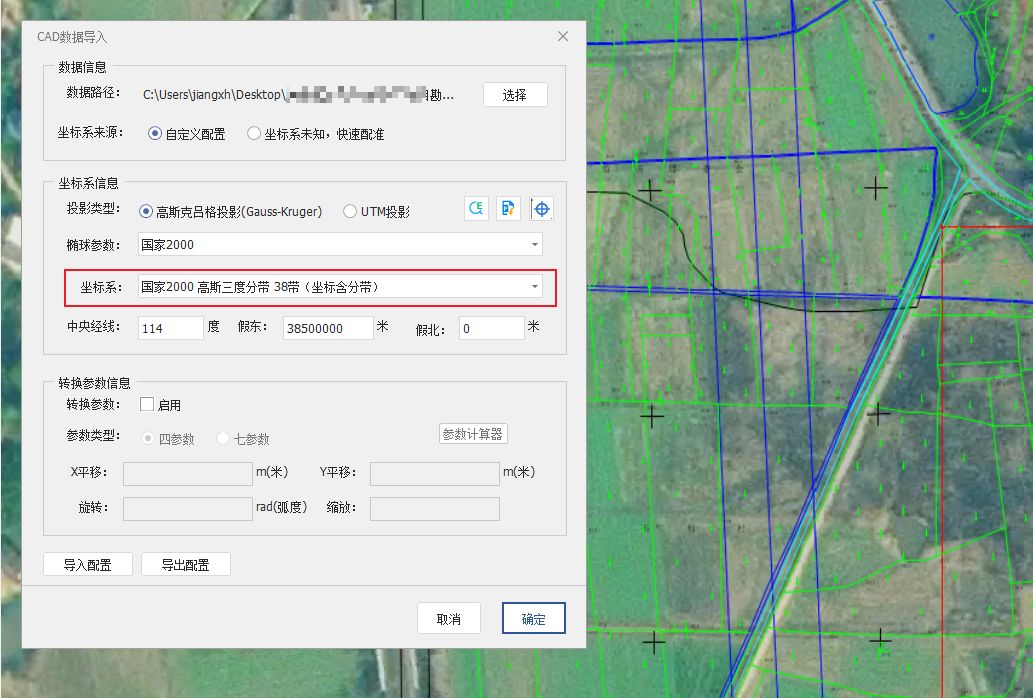

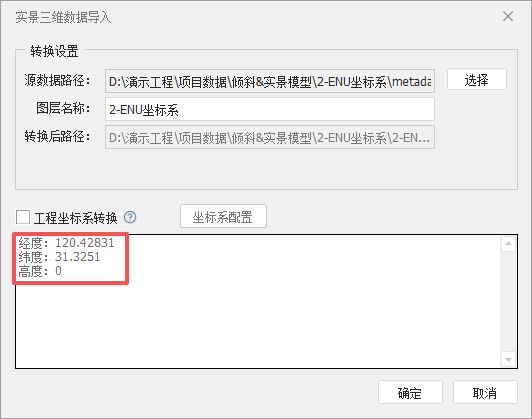

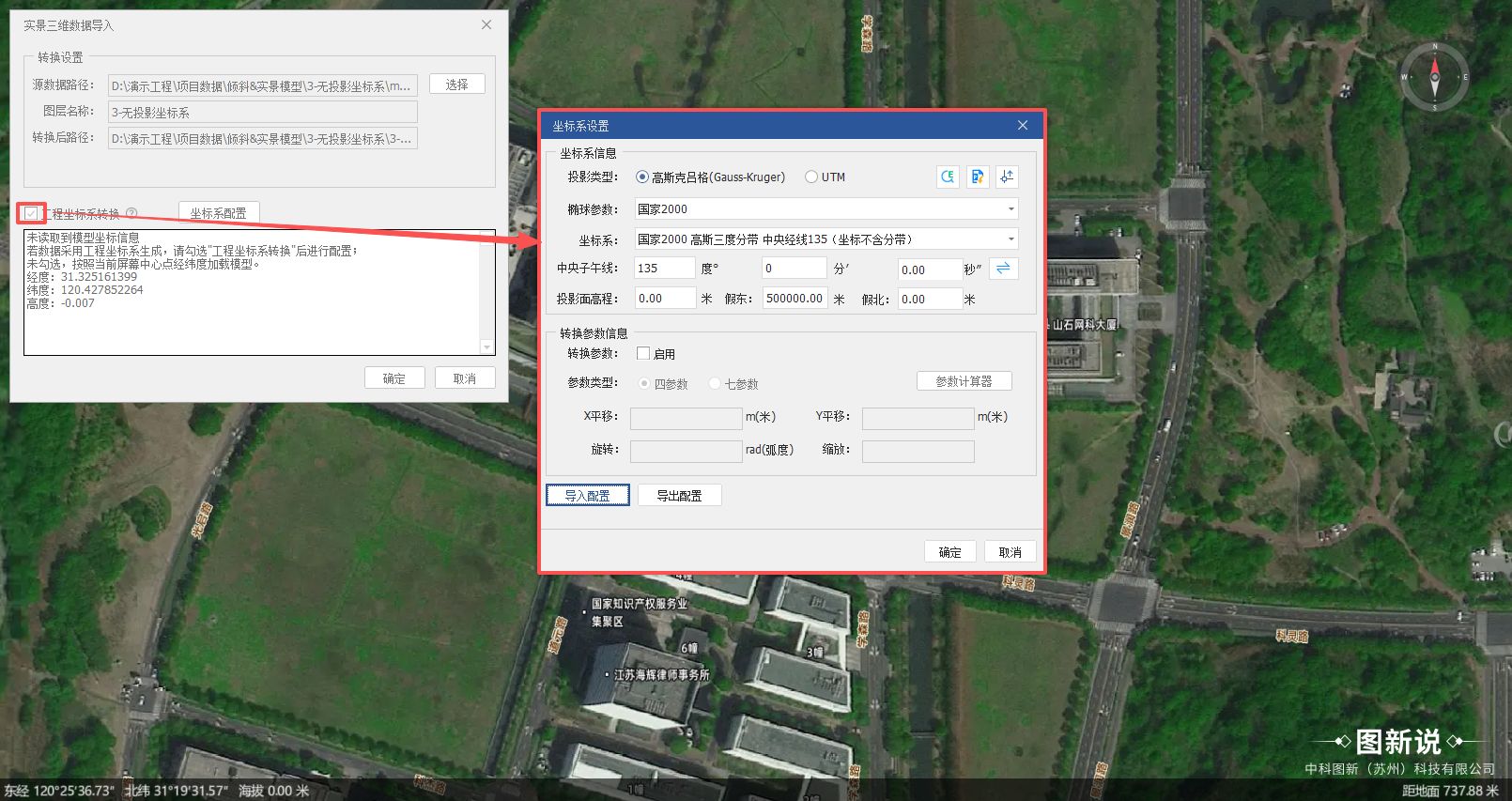

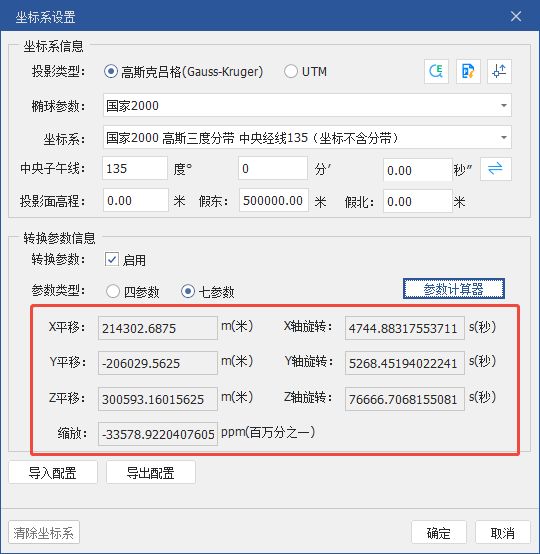

换参这一步在工具里落地时，有两条常见路径：控制点选点匹配，或按四参数、七参数计算转换关系。以图新说为例，CAD 快速配准提供选点匹配与四七参数转换两条路径，倾斜模型导入时可设置工程坐标系或 ENU 坐标系并填写偏移量，源数据的换参关系定好之后再入库。工具做的是换算与加载，选哪几个控制点、按什么基准算，仍由项目侧定。

四、常见问题与做法

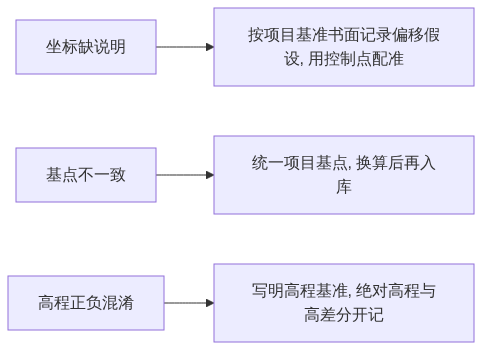

对齐出的问题，多半集中在三处。

坐标缺说明。 源数据没有 .prj 或任何坐标标注，加载后整体偏移，等到叠加时才发现。做法：入库前统一确认坐标系，缺坐标系的先按项目基准书面记录偏移假设，必要时用控制点做配准；坐标说明随数据一起留存，别只放在某个人的记忆里。

基点不一致。 两份数据各自按不同原点建，叠加后整体平移，量测跟着错。做法：项目内统一一个基点，源数据的基点与项目基点不一致时，先换算再入库，换算关系留档。

高程正负混淆。 把相对高差当成绝对高程，或者高程基准没对齐，成果整体抬高或压低。做法：先写明高程基准，再把绝对高程与相对高差分开记录，正负号各指什么一次说清。

对齐做扎实，收益在交付环节才看得出来。住房城乡建设部在 2026 年 9 月 18 日国务院新闻办发布会上介绍"十五五"城市更新重点方向时，提到完善城市信息模型（CIM）和推进 BIM 技术在建筑设计施工维护全过程应用；而《城市体检管理暂行办法（征求意见稿）》（反馈截止 2026-10-23，仍在征求意见阶段）提出，综合体检成果应当作为编制实施城市更新规划、年度实施计划与城市更新项目库的依据。从体检成果到项目清单，再到成果分层交付，中间衔接的每一步，前提都是几路数据能落到同一套坐标上。这也是本文只讲"对齐"、不讲其他数据组织约定的原因。
