路网、管网、地类图斑——矢量数据从不缺，缺的是在三维场景里"组织得起来、查得出来"。
设计院和施工单位手里的矢量数据从不缺，但数据量一大麻烦就来了：坐标系对不上、中文属性乱码、样式千篇一律、场景一加载就卡。本文从工程实现角度，把 SHP 进三维场景的组织方式拆清楚，重点讲 SHP 构成、SHP 转 LCAD 链路、百万要素级性能取舍，以及按字段值设样式。
这一环节的分量，在行业层面也有对照：广东省国土资源测绘院的"天空地网"一体化监测接入卫星影像约 6.3 万景、整合感知终端 15.6 万台（套）；江苏省《"十五五"自然资源保护利用规划》提出定期更新城市三维模型、动态更新基础地理实体。数据"汇得进来"之后，如何在三维场景里组织与呈现，是共同的下一题。
一、SHP 的构成与那些年踩过的坑
Shapefile（SHP）是 GIS 行业经典的空间数据格式之一。一个完整的 SHP 通常由三件套构成：.shp 存放图形几何要素，.dbf 存放属性表（可用 WPS 等表格软件独立编辑），.prj 存放投影与坐标系信息；实际工程中还常伴随 .shx 索引文件。它的特点是简单、开放、属性表无拓扑关系，能基于字段做统计分析与符号化，但也一直有两个老问题：对中文支持不好、不携带通用样式。
中文与编码问题。 .dbf 的编码常为 Cp936（GBK）或 UTF-8，跨平台、跨软件互传时极易乱码，属性表里"道路名称""管径"变成问号是常见的故障。这正是一轮产品更新中"SHP 导入 TPKG 支持设置编码格式"要解决的问题——导入时显式指定 .dbf 的编码，从源头避免属性乱码。
PRJ 缺失时的坐标系兜底。 没有 .prj，软件就不知道数据基于哪个基准，常见做法是按某个默认坐标系加载，结果造成系统性偏移，且往往到叠加时才被发现。工程经验是：缺 .prj 时务必人工确认基准（国内工程建议统一到 CGCS2000），并把"偏移假设"记录归档，必要时做控制点配准。
属性表挂接。 .dbf 虽无拓扑，但字段灵活，可承载道路等级、管网类型、地类代码等业务字段。不过 SHP 本身不带样式，颜色与线型要靠后续方案解决——这也正是把 SHP 转存为 LCAD 后做统一管理的动机。
二、SHP → LCAD 的处理链路
把一份大体量 SHP 变成三维场景里可用的图层，链路可以拆成五步：

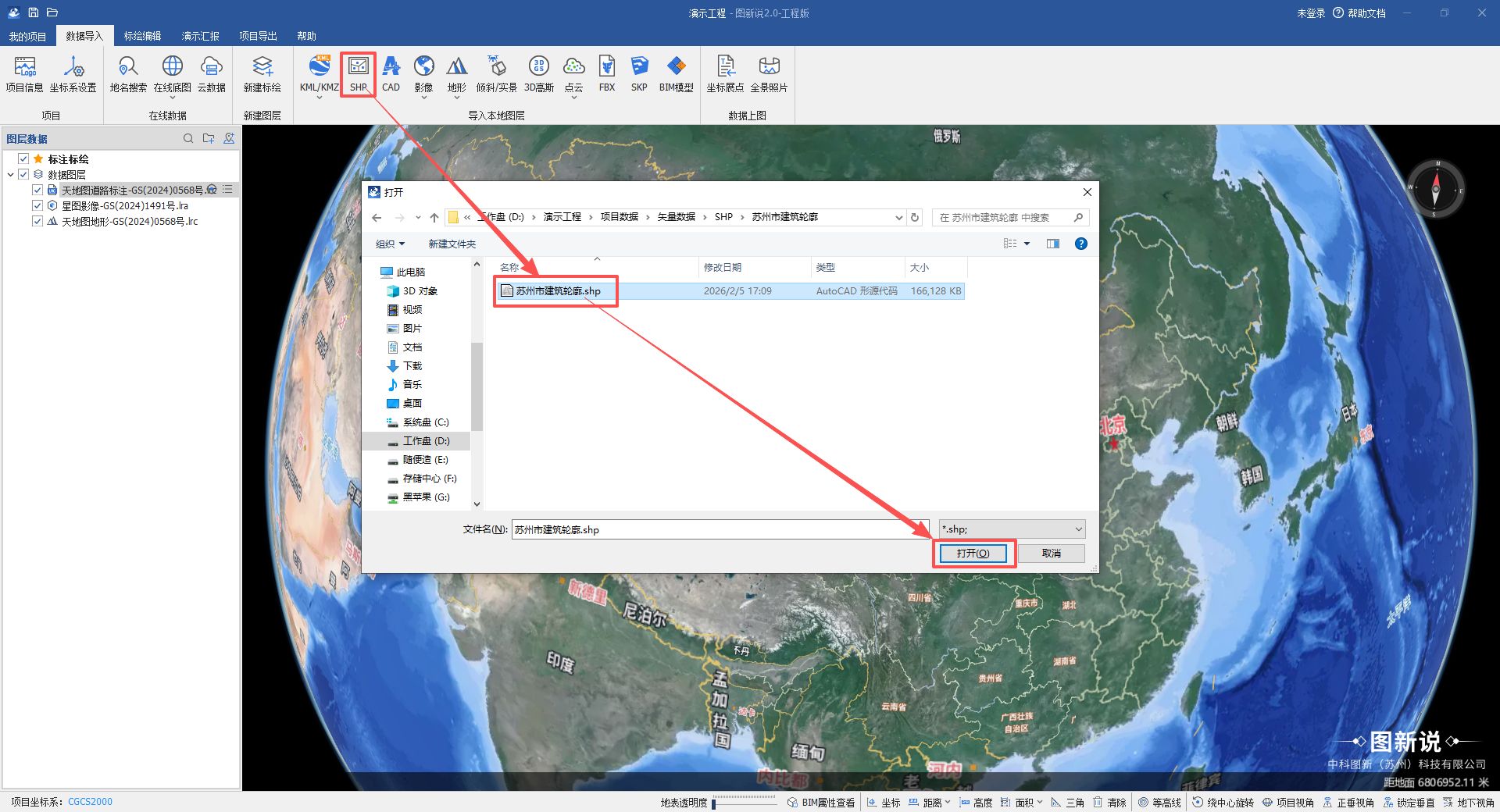

- 源数据读取：解析
.shp几何与.dbf属性，导入时指定编码格式，规避中文乱码。 - 坐标系识别与偏移处理：依据
.prj识别基准。 - 要素入库与属性表挂接：把几何与
.dbf字段逐要素关联，保留道路等级、管网类型、地类代码等业务属性。 - 样式设置：可选统一样式，或基于字段值分类着色。

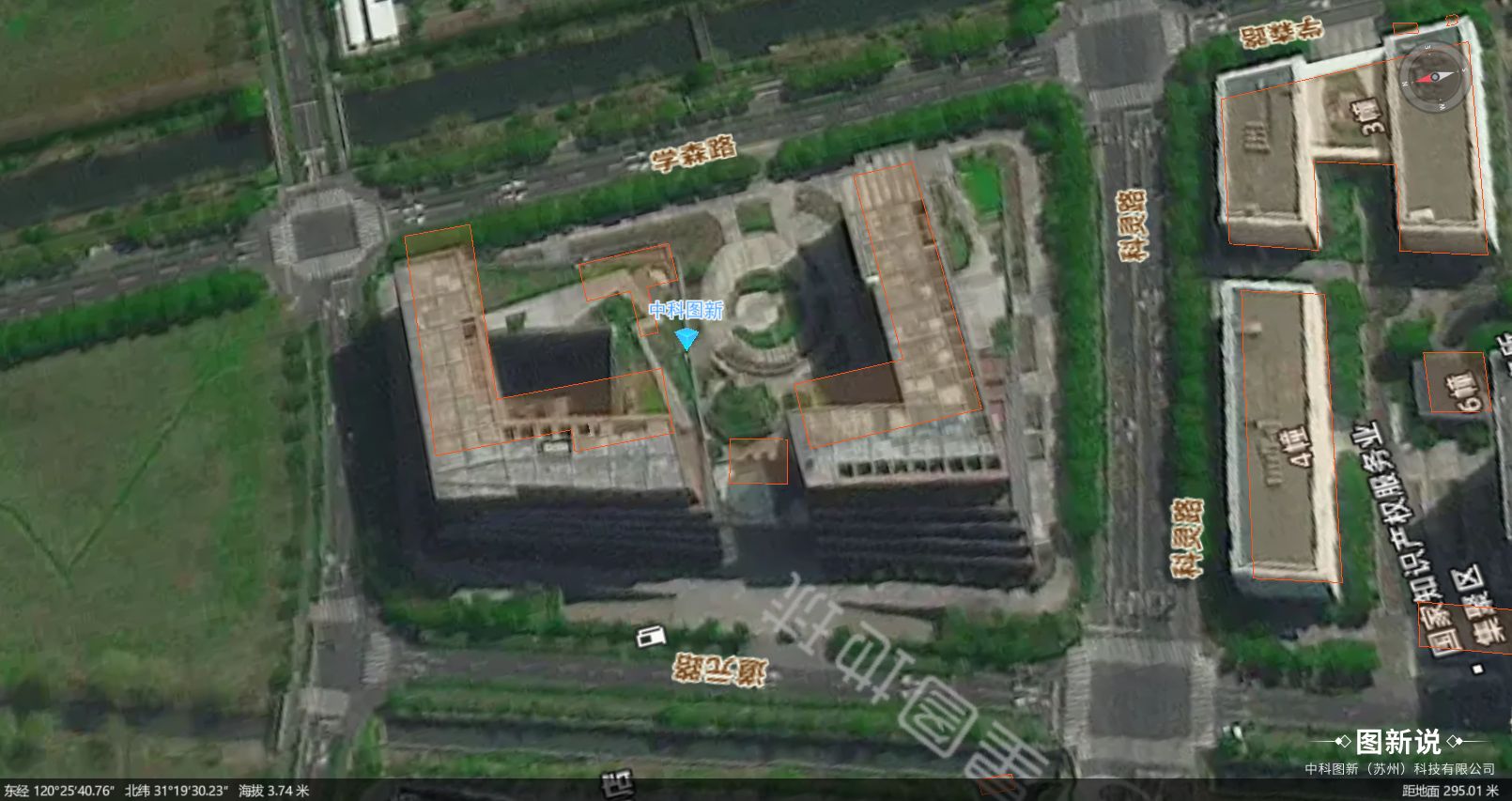

- 场景内加载与使用：在三维场景中浏览、查询与叠加。
以图新说为例，导入大体积SHP时，会将 SHP 转存为 *.lcad 格式，适合大数据量浏览并保留坐标与属性挂接。

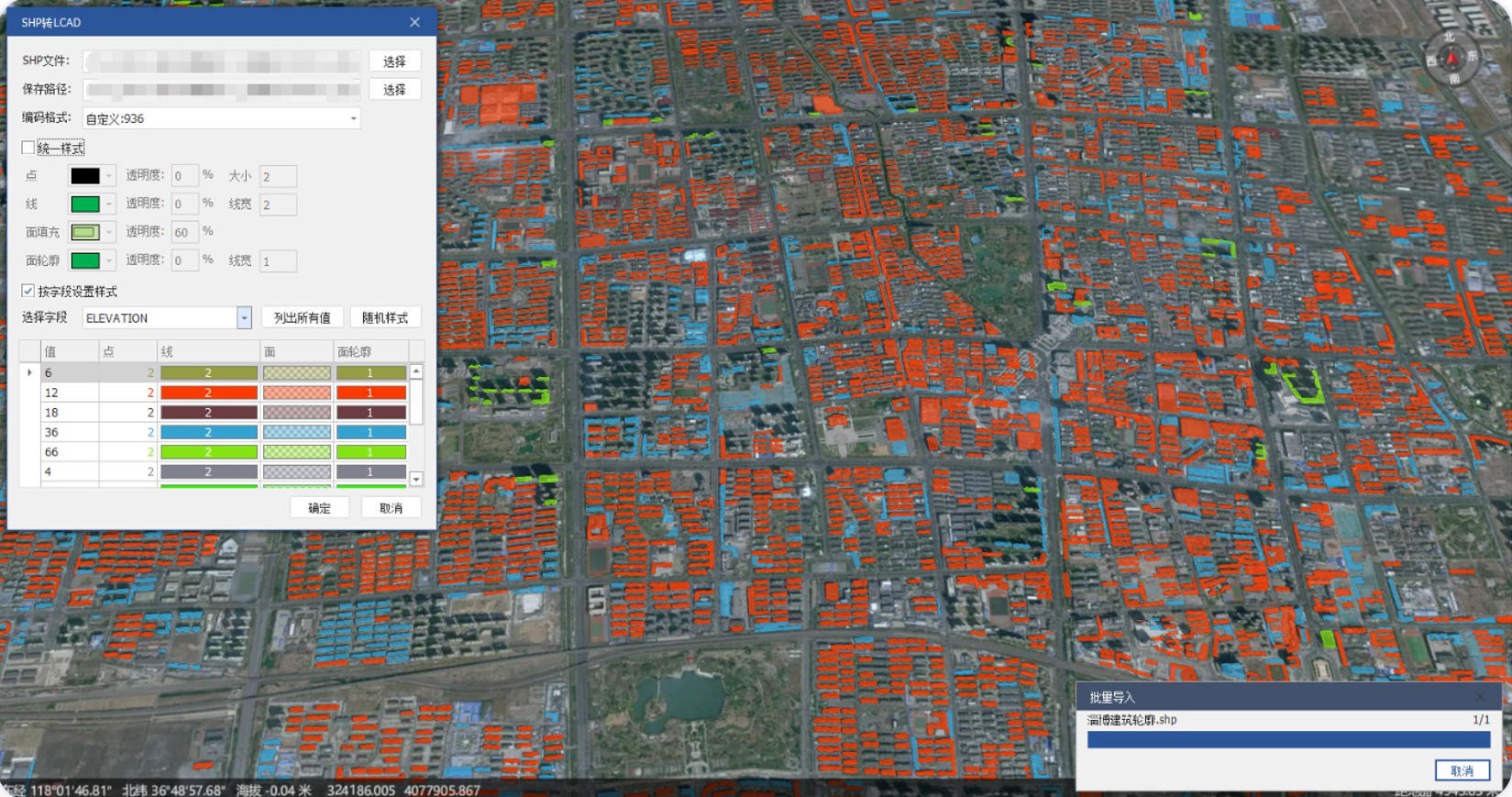

三、百万要素级的性能取舍
要素量级到百万级，性能瓶颈主要来自顶点总数与绘制批次。逐要素全精度绘制，内存与渲染压力都会陡增。
节点抽稀。 删除冗余共线节点、压低顶点数，可显著降低显存占用与渲染压力，尤其适合屏幕显示。
节点平滑（转曲线）。 把折线平滑为曲线，既让线状要素（如道路、管线）视觉更顺，也便于控制节点规模。
批量处理。 海量要素应支持批量抽稀、批量平滑，避免逐个手工操作。图新说在本轮更新中提供的节点抽稀、节点平滑（转曲线）及批量处理，正是针对这一类性能瓶颈。
更进一步的工程做法是按可见距离做分级显示（LOD），远处用简化几何、近处展开细节，属于大体量场景的通用优化思路。
取舍原则要讲清：抽稀后的几何只用于屏幕显示，量测、出图与成果交付应回到原始精度。换句话说，"全量精度"与"浏览流畅度"要分开保存视角——显示用轻量，结论用原始，二者并不矛盾。
四、按字段值设样式：从"统一色"到"一眼区分"

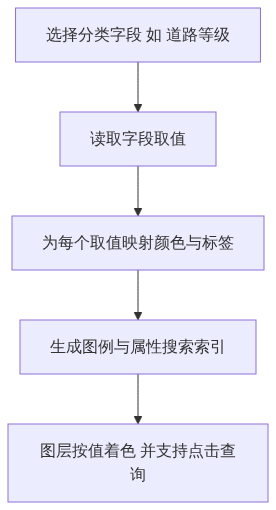

当图层里有道路等级、管网类型、地类代码这类字段时，按字段值设样式能让人一眼区分要素类别，远比全图层统一颜色实用。做法分三步：选字段、定分类规则。
实际工程中，管网图层可按"给水/排水/燃气/电力"分类着色，地类图斑可按"地类代码"映射不同填充色。样式规则确定后，图层生成图例并在要素上叠加字段标签，配合标签自动避让，密排时也不糊成一团。
五、属性表与属性搜索
把矢量数据组织进 LCAD 图层后，真正的价值在"查得到"。LCAD 图层支持打开属性表，逐行查看每个要素的几何与业务字段；也支持按属性搜索，例如筛选"管网类型=燃气"的所有管段，或对"地类代码"做条件过滤。
本轮更新中，汇报搜索组件也支持检索 LCAD 图层属性内容（来自用户反馈），在三维汇报场景下无需退出播放即可按属性定位要素。这让大体量矢量数据不只是"摆上去好看"，而是能在实际汇报与核查中被随时调取。
六、与既有数据的配合：LCAD 与倾斜 / BIM / CAD 的融合
LCAD 矢量图层通常要与倾斜摄影模型、BIM 模型、CAD 图纸等既有三维成果叠加，才能形成完整空间底图；叠加时先统一基准坐标系，保持分层命名稳定、不重复。
一处值得记下的工程经验：曾有用户反馈，开启等高线、坡度分析后，依附在模型上的 LCAD 出现显示异常（本轮已修复）。经验提示是，做地形分析类操作时注意图层依附关系与叠加顺序，出现显示问题先排查分析状态与图层依附。
七、落地清单：大体量矢量数据入库前检查
面向设计院、施工单位的信息化岗位，一份入库前检查清单能少走很多弯路：
入库前检查清单
1. 坐标系: .prj 是否齐全; 缺 prj 时确认基准(建议 CGCS2000)并记录偏移假设
2. 编码: .dbf 中文编码明确(Cp936 / UTF-8); 导入时设置对应编码格式
3. 字段: 字段名长度合规、避免中文与特殊字符; 关键字段(等级/类型/代码)非空
4. 几何: 检查自相交、重复节点、零长度要素; 修复后再入库
5. 分层: 按专业或专题拆分图层; 图层命名稳定、不重复, 便于后续管理与叠加
小结
大体量矢量数据进三维场景，核心不是"能不能导入"，而是"导入后是否组织得起来、查得出来"。要点有五：坐标系与编码先行，避免偏移与乱码；抽稀与平滑只用于显示，量测与出图回到原始精度；按字段值设样式让图层一眼可读；属性表与属性搜索让数据真正可用；与倾斜、BIM、CAD 等既有成果统一基准、统一管理。
