汇报前夜改过三遍的数字，第二天在另一块屏上又对不上了。
评审会上常见的场面：屏上写着某标段当月累计产值，台下有人翻出上月的报表，同一标段对不上。会议停了几分钟，两个人各自打电话问数据从哪来。问到后来，两套数往往都没算错：屏上取当月累计，报表用形象进度折算，只是事先没约定按哪一套。

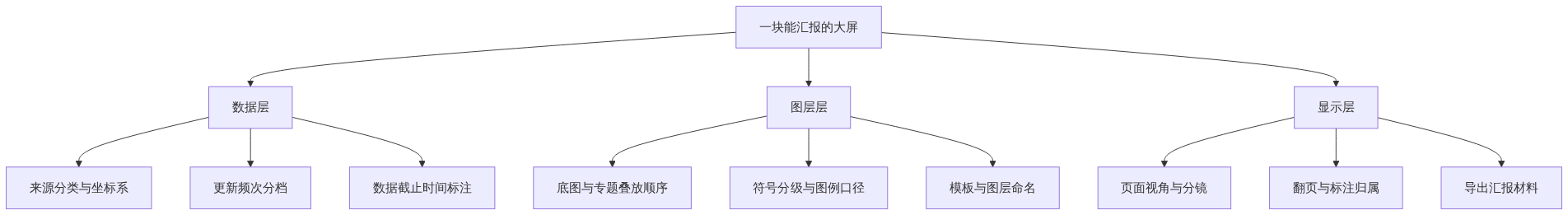

这类场面不算罕见。现场的本能反应通常是「屏做错了」，于是改配色、改图表、改字号，改完还是对不上。问题不在那块屏上，而在三层之间没对齐：数据从哪来、多久换一次；图层怎么叠、符号怎么分；显示怎么切视角、怎么翻页。三层各自成立，合起来才是一块能汇报的屏。
三层的关系不复杂，难的是每层要定什么。
数据层：来源分几类，更新按什么分档
一个项目的数据，来源粗分五类：测绘 GIS 数据（影像、地形、实景三维、点云）、无人机航测（正射影像、倾斜模型、DEM）、CAD 图纸、BIM 模型、矢量与坐标文件（KML、SHP、展点表）。
数据层要定的不是「能加载多少种格式」，而是每类数据的三个属性：来源单位、统一到哪个坐标系、多久更新一次。坐标系统一到国家 2000 在导入环节就该做完；做不到，后面的量测、叠加、对比都带一个说不清的偏差。
更新频次更容易含糊。多数项目这一栏只写「实时」，写完没人知道是分钟级还是下次现场采集时。《上海市基础测绘"十五五"规划》（沪规划资源调〔2026〕334 号，2026 年 10 月印发）把这件事写成了可对照的分档，属上海市的市级做法。指标表口径为原文表述「白模陆域覆盖，季度更新；仿真级模型城镇开发边界范围覆盖，年度更新；拟真级模型重点区域覆盖…年度更新」，专栏里再写一层，原文表述为「按照高频变化要素实时更新、中频变化要素月度更新、低频变化要素年度更新」。
分档依据不是屏刷新多快，而是要素本身变得多快：白模一年一变就够，桥梁管线变得勤，档位自然不同。规划的重点任务里还有两句配套，原文表述分别是「推动数据更新模式从图幅式全量更新向图斑增量更新、要素精准更新转型」和「制定数据要素全流程时序化管控规则及入库检核规则」——前者说改哪儿，后者说何时改、改完怎么检。
搬到一块汇报屏上，是三个动作：给每类数据标一个档，图上写清数据截止时间，换版只换该换的那一档。屏上标「截止 9 月 30 日」，比笼统写「实时更新」有用。
坐标系在导入这一步统一，后面才谈得上叠加。
图层层：先后顺序、符号分级、图例与命名
图层层解决的是「别人能不能读懂」，四件事按顺序定。
头一件是底图与专题的先后。底图在下（影像、地形、白模），专题在上（红线、进度分区、方案比选、临时设施）。顺序反了，专题被压住，或底图透出来把颜色搅浑，看图的人要先分辨哪层是什么。顺序定成约定，换项目只替换源。
第二件是符号分级。同一类要素上屏，颜色深浅要表达量的差别，级数控制在三到五级。太多，相邻两级看不出差异；太少，表达不出梯度。阈值取整（合同额取百万级、进度取 10% 一档），让人记得住，不必每次翻图例。
第三件是图例口径与分级对齐。图例的文字、颜色、区间必须与分级规则一一对应：图例写「已完成 80% 以上」，图上就不能把 75% 涂成同色。

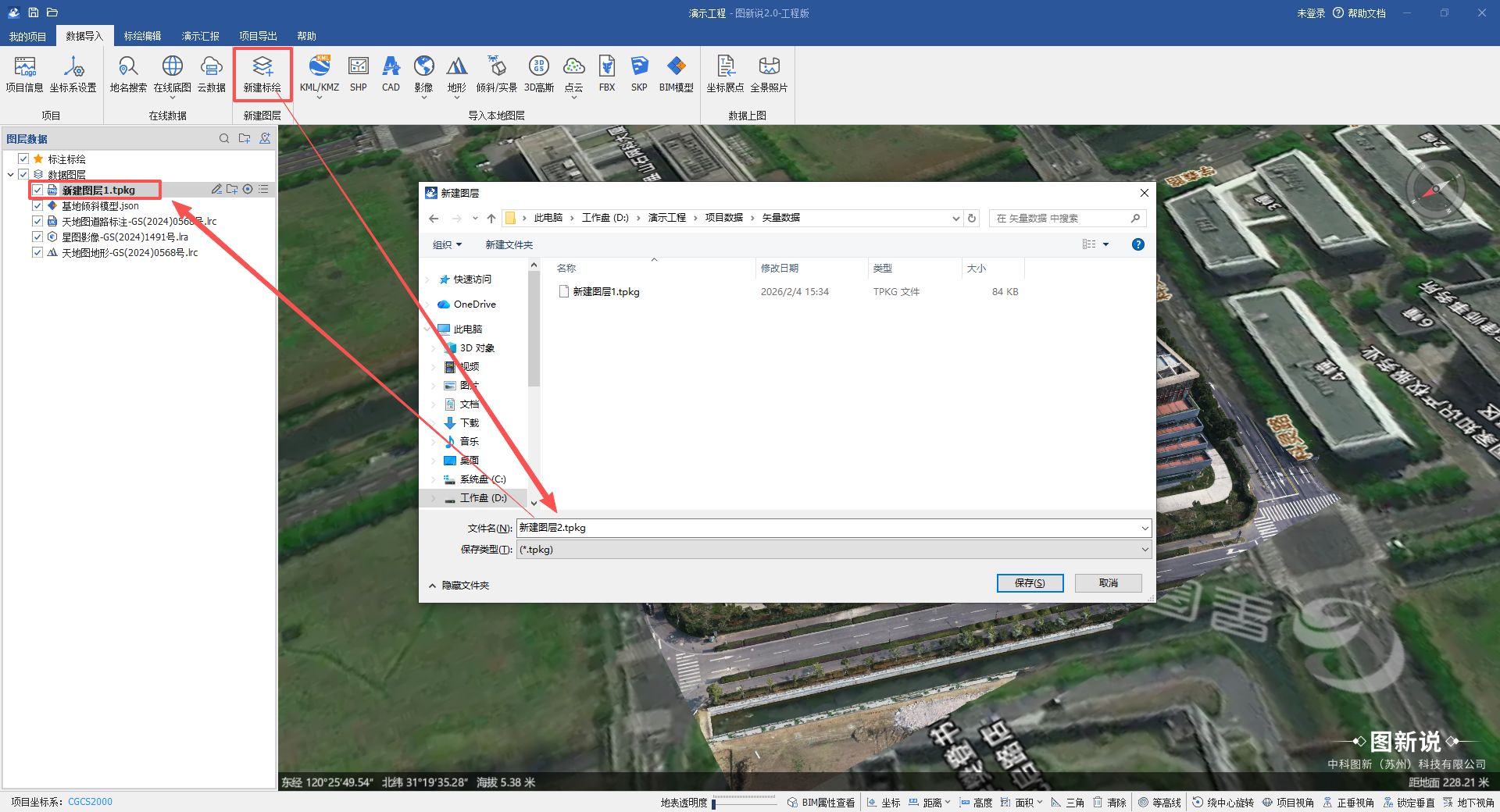

第四件是模板与图层命名。命名带项目、专业、版本三层信息，模板把上面三条固化，换项目只改数据源和标题。
荆门市 2026 年 10 月 26 日在数智荆门"一张图""局长讲"活动上，把两件事放在一起讲：一是原文表述「建好可视化组件、业务组件等工具箱，构建时空计算、数字孪生双引擎」；二是建立「一数一源一责任」清单，每个数据落到一个来源系统和一个责任人。当地把做法概括为「看得见、控得住、调得动」（当地表述）。
两句是一件事的两面：组件让图层不必每次现拼，责任清单让被引用的源是同一份。图层层出问题，多半是这两头松了一头。
图层建的时候名字写全，后面找起来不用猜。
显示层：视角、翻页、标注、导出
显示层最容易被当成「美化」，它其实解决四件事。
视角与分镜。一屏一主张：要看总体关系，视角拉到能覆盖全场的斜俯；要说清一处节点，压到接近人视。视角跟这页要回答的问题绑定，不是随手转出来的。相邻几页要有承接，别从高空直接跳到贴地，观众会失去方位感。

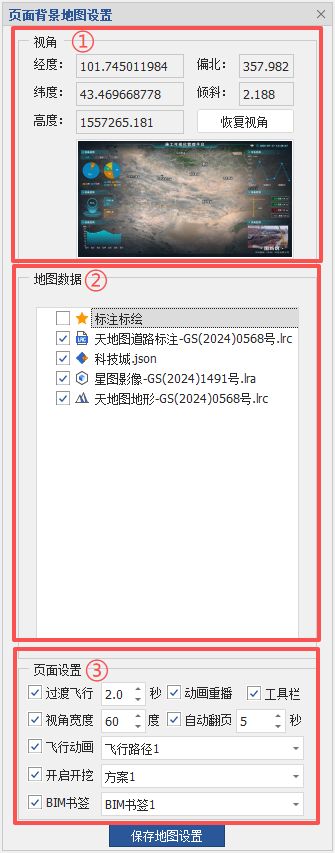

翻页与标注。标注的归属要清楚：属于这一页的跟着这页进出，属于全局的（项目名、指北针、数据截止时间）留在底图上不动。两者混在一起，翻到下一页会看到上一页的箭头还挂在半空。图新说里每个汇报页面可单独设定数据组合与视角，页面之间用飞行过渡衔接，场景连续移动。
导出汇报材料。讲完，材料要能带走：高清图片用于挂图打印，漫游视频用于会后转发，PDF 用于会后传阅，打包成可执行文件的三维沙盘交给不在现场的人。导出前确认一件事——导出的这一版和会上讲的这一版，数据截止时间相同。这条不确认，前面做的对齐会在最后一步失效。
页面属性里定下的视角与显隐，翻页时才不会互相干扰。
如果手上正好有一屏要发版，可以用自己项目的数据把这三层走一遍：官网可申请免费试用，也可预约演示，由技术同事陪着核对一遍。
数字对不上，按这个顺序查
三层都定下来仍会对不上。这时不是重做屏，而是固定一个排查顺序：先数据口径，再图层引用与符号规则，最后显示设置。顺序不能反——显示层最显眼，最容易先动手，改完数字还是错。
其一，数据口径
先看什么：两个数字各自的来源单位与统计范围。是同一系统出的，还是屏上取自 A 系统、报表取自 B 系统；范围是全线还是某标段，含不含变更与索赔。
再看什么：两边的截止时间是否同一时点。月报截到月末，屏上截到导出当天，中间十天的量足以解释差额。
怎么看：关掉其他图层只留争议那层，导出属性表为 CSV，按同一字段汇总一次，与报表逐行对。差额落在哪几行，问题就在哪几行。这动作十分钟做完，比会上打电话快。
其二，图层引用与符号规则
先看什么：这个图层指向的源文件是不是同一份。同名不同版、同版不同路径，是这类问题最常见成因；两页引两份源，数字自然分叉。
再看什么：分级区间与图例文字是否一一对应。区间改了图例没改，颜色对了文字错了；反之亦然。
怎么看：新建空白页面只放这一层，按图例逐级点选，数每级有几个要素，与属性表分组计数核对。数完删掉这页，不影响正片。
其三，显示设置
先看什么：这页的筛选条件与统计字段有没有被改过。上一版为讲专项临时加了筛选忘了还原，是典型情形。
再看什么：这页是否沿用了上一页的场景与图层显隐。翻页继承多数时候是便利，排查时是干扰。
怎么看：复制这页做副本，清空筛选、把显隐恢复默认，与原件并排看。两份一致，问题在前面两层；不一致，就在这页的设置里。
收口
三层对应的价值不在屏做得多好看，而在出问题时知道往哪儿看：数字对不上先回到数据口径，图层读不懂先看叠放与图例，翻页乱了先看标注归属与页面继承。顺序固定，排查就从「凭经验猜」变成「按层过」。
一屏能汇报的大屏，通常是三层都被认真对待过一次的结果。顺序对了，加页面、换项目、换人，都不会散。
