三维场景做得再漂亮，没有实时数据，也只是一面「照片墙」——这是很多项目在搭完第一版三维底图后，很快会撞上的现实。
一、先问一个问题：三维场景到底回答了什么
我们花大力气做的 BIM 模型、倾斜摄影、点云、正射影像，本质上都在回答同一个问题：「这里长什么样」。
- 现状地形什么样？用影像和地形回答。
- 设计方案长什么样？用 BIM 和 CAD 回答。
- 建成之后什么样？用设计模型叠加现状回答。
这些信息对汇报、评审、交底非常有用，因为它们把抽象的图纸变成了可直观理解的空间。但有一个问题它回答不了：「现在怎么样」。
一个再精美的工地三维场景，里面显示的塔吊、基坑、围挡，都是某个时刻的静态快照。你不知道此刻扬尘有没有超标、液位有没有涨、设备振动是不是在变大。它像一张精装房的效果图——好看，但不告诉你水电表此刻走了多少。
所以，静态三维解决的是「看得见」，实时数据解决的是「测得着」。两者不是替代关系，是叠加关系。
二、实时数据（传感器）回答什么：现在怎么样
实时数据的来源，是散布在施工现场、泵站、隧道、园区里的各类传感器。它们把物理量变成可以传输、可以存储、可以比较的数值：
- 环境监测类：扬尘（PM2.5/PM10）、噪声、气象；
- 设备状态类：振动、轴承温度、流量；
- 水位流量类：液位、雨量；
- 结构监测类：沉降、倾斜、应力。
把这些「现在的值」叠到「长什么样的模型」之上，场景就从一张照片，变成了一个会呼吸的态势。同一个下穿隧道，静态模型只告诉你它存在；叠上液位传感器的实时读数，你才知道它现在是干了、淹了、还是正在快速涨水。

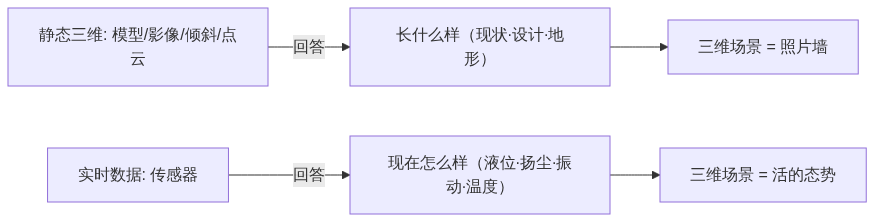

两者的分工，可以一目了然地拆开看：
三、阈值与告警：实时数据不能只「显示」
把实时数值摆出来，只是第一步。读数本身没有业务含义，业务含义来自「和什么比」。
这就是阈值的作用。阈值本质上是业务规则的数字化：
- 液位超过警戒线，意味着某条隧道可能要淹；
- 扬尘超过环保限值，意味着要启动整改；
- 设备振动缓慢爬升，意味着可能在暴露早期老化。
阈值不是平台凭空生成的，而是行业经验、规范要求和现场工况沉淀出来的。同一类传感器，放在消防水池和放在河道里，合理阈值完全不同。配置阈值，本质是在把「行业 know-how」写进系统，让它从「读个数」升级到「知道该不该紧张」。
告警则是把读数翻译成动作提示：超限的不是一串数字，而是一条「这里需要关注」的信号。没有阈值和告警，实时数据再多，也只是信息噪声。
四、点位绑定：数据必须落在正确的位置
这是把实时数据接进三维场景时，容易被低估、却关键的一步。
传感器测出来的是数值，但数值本身没有坐标。一个「水位 2.1 米」如果不知道在哪，调度员的脑子里是没画面的；只有当这个点位绑定到真实的道路、隧道、厂区三维模型上，配合它的实时数值，你才立刻知道「是哪条下穿隧道、淹到什么程度、影响哪些出入口」。点位、数值、空间位置三者对齐，数据才从「读数」变成「态势」。
绑定的「正确性」比「有没有绑」更重要，它至少取决于三件事：
- 坐标系一致：传感器点位、模型、底图要在同一基准下（如国家 2000 坐标系），否则差出几十米就是完全不同一栋楼；
- 模型配准：倾斜模型、BIM、CAD 之间要先对齐，点位才有可依附的准确表面；
- 点位与模型对齐：探头在几层、哪个设备，必须落对，否则数值再准也会被放到错误位置，反而误导判断。
可以说，点位绑定是实时数据进入三维场景的「落地关键一环」，也是它能不能真正产生指挥价值的命门。
五、回到四步链路：把「看」和「测」接成一条完整链路

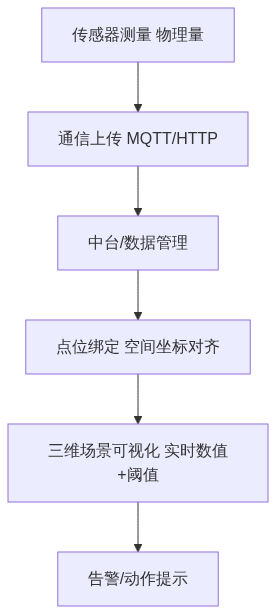

把前面几节串起来，实时数据进入三维场景，是一条首尾相接的链路：测量 → 通信 → 中台 → 三维场景可视化，再叠上「点位绑定」和「阈值告警」两个关键环节。
值得区分的是：摄像头让现场「看得见」，传感器让现场「测得到、管得住」。两者都是数据源，但传感器补上的是数值维度的判断，而不是又一段画面。
🔧 工具推荐：如果你关心「多源空间数据怎么融进同一个三维场景做交互式汇报」，图新说擅长把 BIM/GIS/CAD/倾斜摄影/点云/全景等数据融合进三维场景，做成可交互的三维 PPT；而传感器实时数据如何落到这些场景上，正是本周四直播与后续 IoT 接入内容要系统展开的话题。官网 tuxingis.com 或客服 400-867-5155 可进一步了解。
六、收尾与直播预告
本周四（9 月 17 日）15:00，视频号「图新地球」有一场 IoT 接入直播系列的第 1 讲——「传感器的原理」。我们会沿着「测量 → 通信 → 中台 → 三维场景」这四步讲清楚，工程线场景（智慧工地、泵站、隧道）怎么承载。前面提到的阈值配置、点位绑定的坑，也会在直播里结合实际演示展开。
如果你手头正有具体的场景——比如某个泵站想接液位、某段隧道想接内涝监测——欢迎带着场景来问，比泛泛听原理更有收获。
