图新说三维大屏制作技术详解：数据图层、场景模板与一键输出

三维指挥大屏的制作，本质是"数据组织 → 版式编排 → 数据绑定 → 成果输出"四件事的技术落位。本文拆解其背后的图层树、场景模板与绑定机制。

引言：大屏制作难在哪？

接触过三维大屏的工程人大多有同感：软件学了一堆，做出来的屏还是"图表拼盘"——数据是数据、模型是模型，点位点了没反应，指标卡和数据对不上，交付时只能导出静态图片，要么就是庞大的信息化系统。

问题不在操作，而在机制理解。三维大屏和普通数据看板的关键差别在于：它有一个真实的三维场景作为"底盘"，所有数据都需要在空间坐标系里找到位置，再被"绑定"到页面上。本文按五层链路拆解这一机制，帮你在动手前先建立正确的技术认知。

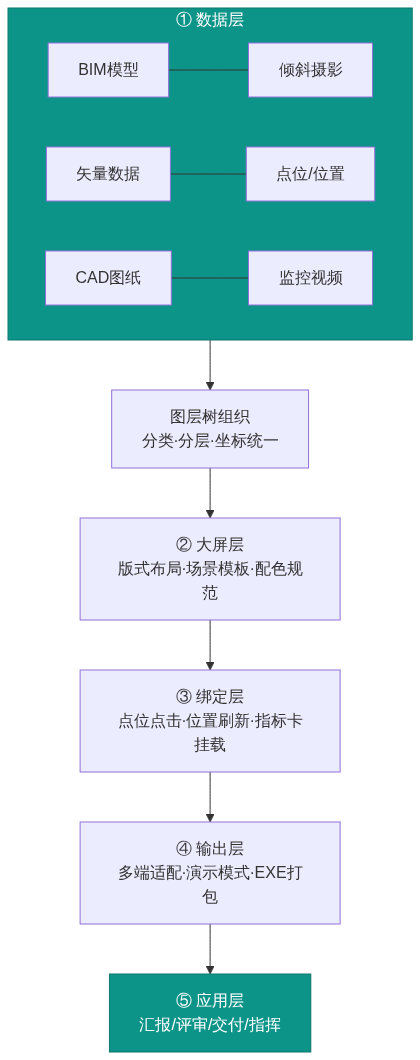

一、整体架构：五层链路

这五层中，①②是"地基"，③是"灵魂"，④是"出口"。下面逐层拆解。

二、① 数据层：多源数据如何组织

三维大屏的数据来源远比普通看板复杂：

组织机制是图层树。图新说将数据按"数据图层"分组管理，用户可勾选显隐、按需加载、绑定到具体页面。每个页面可以单独配置显示哪些图层——这带来一个关键能力：同一套数据，不同页面讲不同侧重点。

坐标统一是这一层容易被忽略的硬约束。多源数据必须落在同一坐标系（国家2000、工程独立坐标等），否则模型和矢量错位，后续所有绑定都会偏差。

三、② 大屏层：版式、模板与配色

3.1 版式布局

大屏编辑采用"三维沙盘 + 可视化大屏（PPT式编辑）"的组合逻辑：

• 底层：三维地球场景，承载影像、地形、倾斜模型、BIM等地理数据；
• 上层：类似PPT的可视化元素（标题、图表、图片、表格）叠加在场景之上；
• 交互隔离：底层支持视角平移旋转缩放、地理要素点击；上层组件独立悬浮、显隐可控，互不干扰。

标准版式分区：标题栏 + 数据面板 + 三维场景区 + 指标卡，信息层级从"态势核心"到"辅助信息"递减。

3.2 场景模板机制

新建页面时可选择内置系统模板（单页大屏、智慧矿山、智慧城市、汇报页面等），快速获得预设排版框架。模板的意义不仅是省时间——它固化了配色与视觉规范，保证多页面风格统一。

组件层面，编辑器内置 常用数据可视化与基础组件，支持拖拽、缩放、层级调整（图层管理器树状展示所有组件的叠放顺序）。

四、③ 绑定层：数据与页面的"连线"

这一层是三维大屏区别于静态看板的核心。绑定解决三类需求：

1. 监控点位点击播放：地图上的点位与视频源关联，点击点位弹出对应监控画面；
2. 位置实时刷新：GPS/北斗上报的位置数据在三维场景中实时更新，支撑人员车辆调度；
3. 指标卡挂载：图表/指标卡与外部数据源绑定，数据变化时指标联动刷新。

绑定机制可用时序图表达：

五、④ 输出层：一键输出的技术落点

制作完成后，成果输出覆盖汇报与交付两类场景：

• 演示模式：全屏汇报、自动翻页、工具栏控制，与PPT播放体验一致；
• EXE打包：三维汇报方案一键打包为可执行程序，任意电脑打开即用，可设密码保护；
• 多端适配：全屏窗口固定输出1920×1080全高清规格，适配大屏与标准交付。

一键输出的背后是工程化的成果封装——数据、场景、页面配置统一打包，脱离创作环境仍可完整运行。

六、⑤ 架构对比：零代码看板 vs 三维指挥大屏

理解了前四层，就能看清两类产品的本质差异：

一句话概括：零代码看板是"模板化静态图表搬家"，三维指挥大屏是"场景+数据+交互"的完整呈现。 前者适合报表展示，后者适合需要空间上下文与决策支撑的工程汇报、应急指挥场景。
