线路顺不顺、场地稳不稳，靠的不是感觉，是剖面和坡度这两组读数。
做线路方案或场地布置，绕不开两个问题：这条线路走起来顺不顺，这片场地站不站得稳。两个问题在资料里都能找到答案，但答案是分散的——纵断面图在一套工具里，等高线在另一套工具里，坡向和坡度分布又要单独算一次。真正影响效率的，常常不是算法，而是「量」这个动作本身：工具在哪、参数怎么设、量出来的数按什么口径读。本文把三维场景里的剖面与坡度摊开讲，只讲量测方法：剖面怎么切、坡度怎么读、量完留什么、哪些坑容易踩到。数据怎么分层与命名、场景加载快不快，属于另外的题目，这里不重复。
一、为什么把剖面与坡度放进同一个入口
量测这件事，门槛往往不在算，而在找。要判断一条线路的走向，一项工作里可能连着用到几类操作：量一量某两点之间的距离，读一读某段的高差，看看坡度的分布，再沿线路切一条剖面出来看起伏。这几件事分属不同的工具位置，操作人得先记住哪个功能藏在哪个菜单下，才能开始干活。
工具分散带来的问题有三个。一是取点口径不一致：同一段线路，量距离时拾取的是地面，切剖面时拾取的可能是模型顶面，两条读数对不上，讨论时各说各话。二是读数参照不统一：坡度的方向定义、正负号约定如果没写清楚，不同人读出来的结果会互相矛盾。三是复核成本高：量完要交给别人复核，对方却找不到同一个入口，只能凭结果倒推过程。
把剖面与坡度放进同一个入口，解决的是「同一套动作、同一口径」的问题——在分析剖面的同步把坡度参数也给出。
二、剖面的三个要素：起止点、采样间距、垂直夸张
剖面是把三维空间里的起伏，压成一条二维曲线来读。要读得准，先要定三件事。

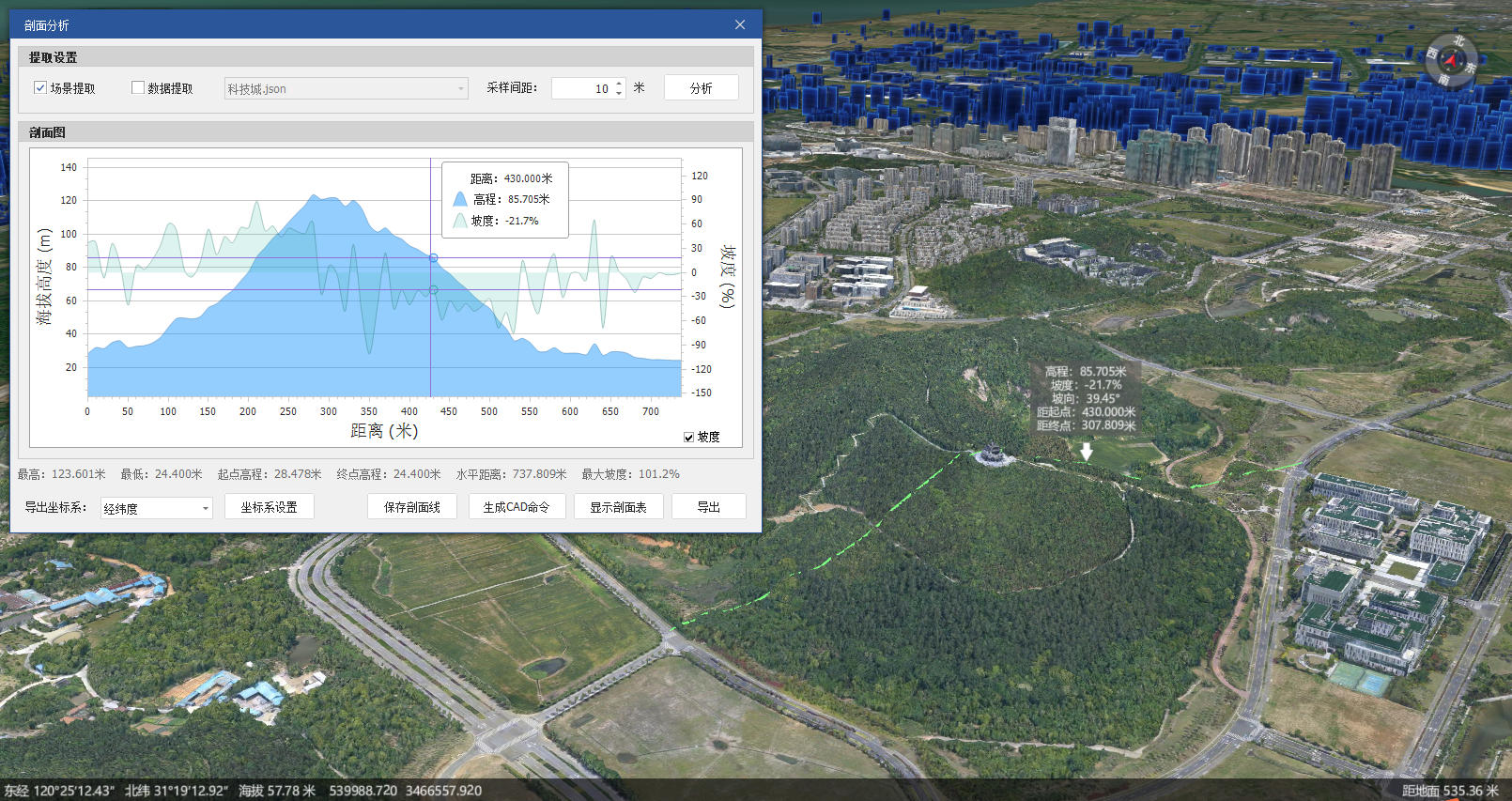

一是剖面线。剖面沿哪条线切，由剖面线决定。线路方案里，起止点通常对应线路的起点与终点；场地校核里，起止点往往沿主坡向或排水方向设置。
剖面线
需要测量的剖面线，可以是一条既有的线，也可以是临时绘制的一条线，有了剖面线，就有了剖面分析的基础。

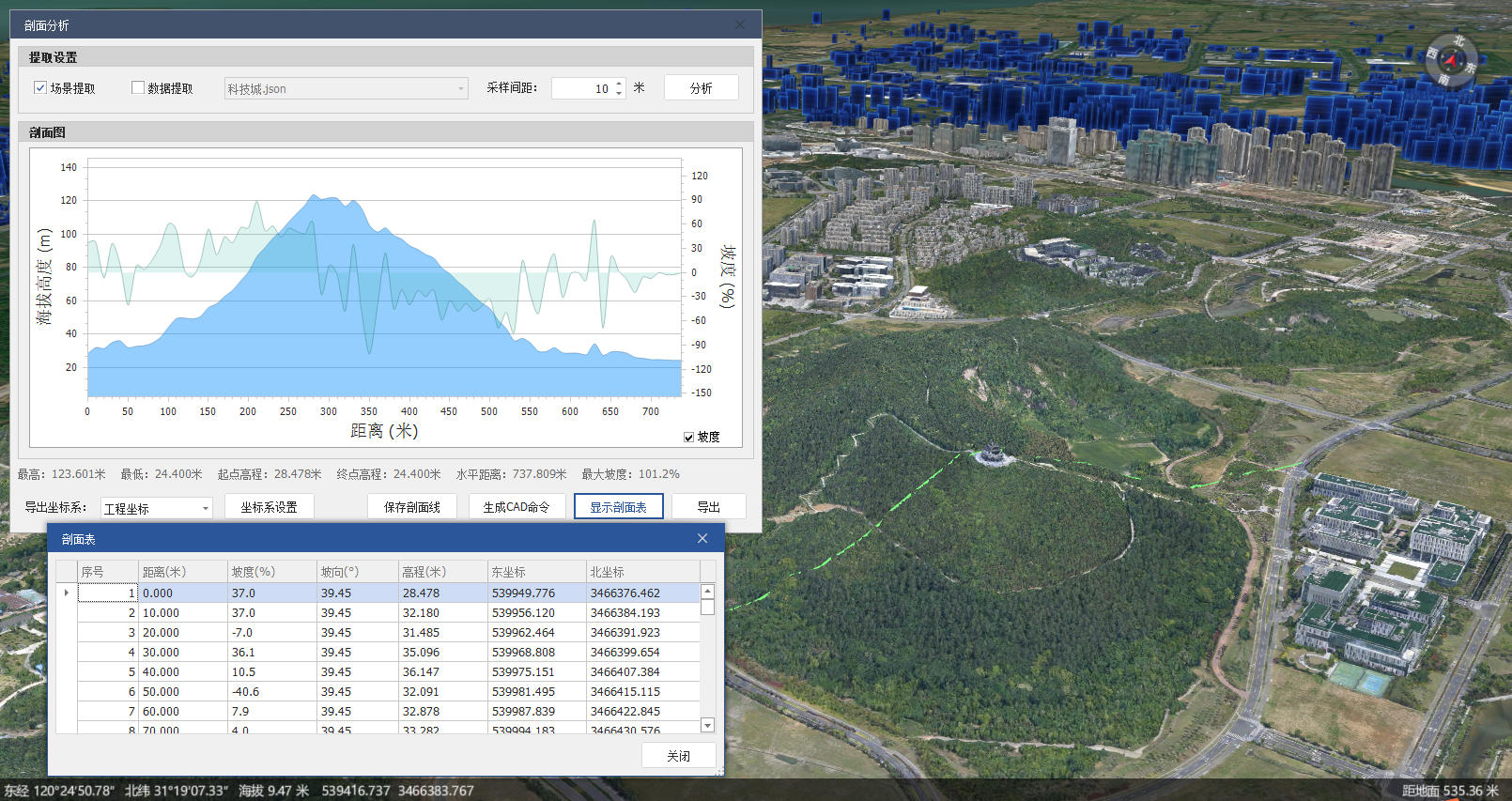

二是采样间距。采样间距决定剖面有多细。间距越密，曲线越贴合真实地形，代价是数据点变多、成图变慢；间距越疏，曲线越平滑，但拐点容易被抹掉——一条小的冲刷沟、一段陡坎，可能就消失在两个采样点之间。工程上常用的做法是按线路长度和地形起伏程度定间距：地形平缓、判断偏粗时取大一些，地形破碎、要抓拐点时取小一些。
三是分析的数据源。数据源决定了用什么数据去分析，可以是场景中的混合数据（倾斜+BIM+影像地形），也可以是单一的某个具体高精度数据图层（倾斜、地形）。
把这三件事写进同一条流程，量出来的剖面才可复核。
三、坡度怎么读：分级、阈值与图例口径

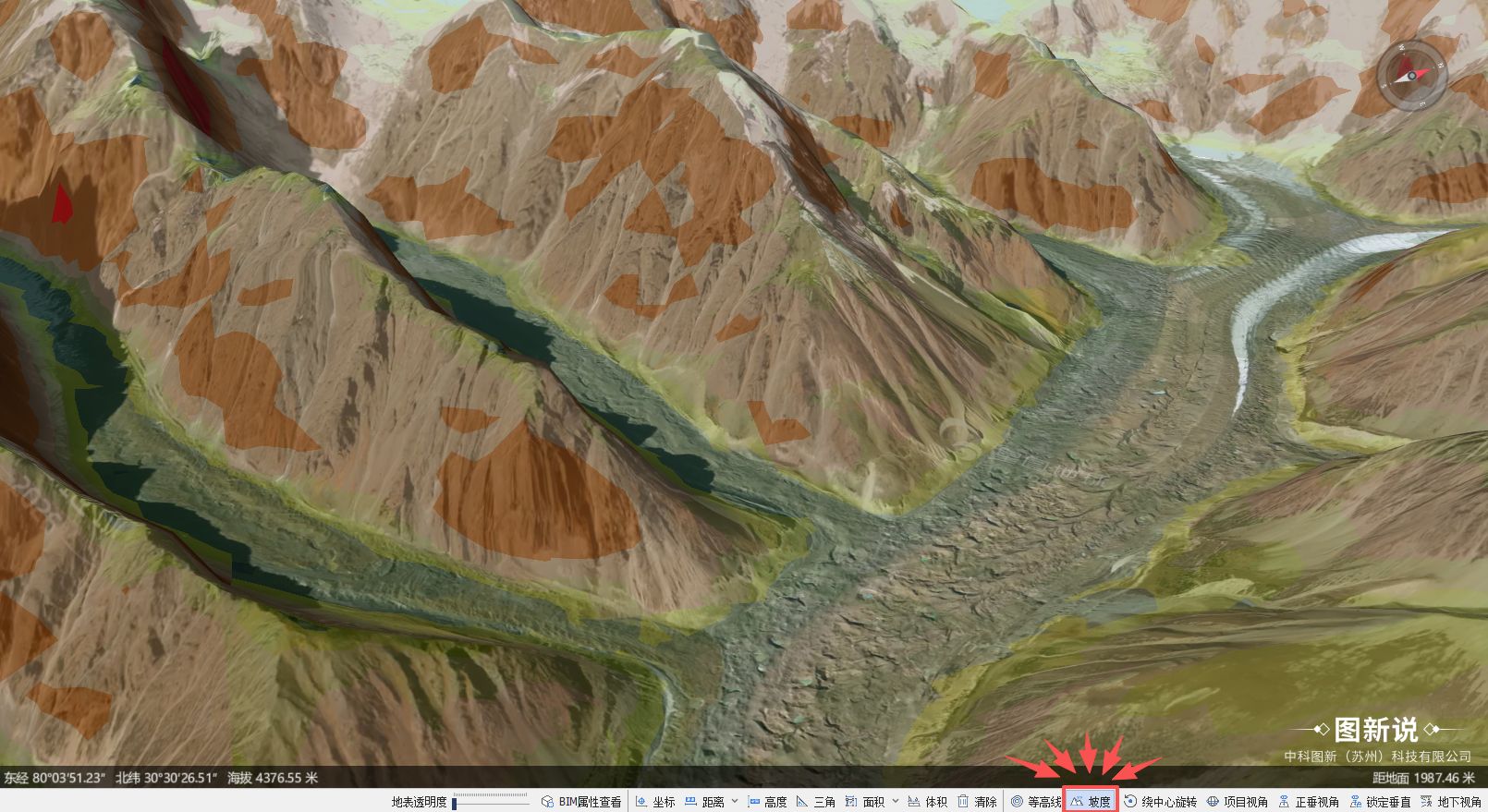

坡度不是一个孤立的数字，它要放进分级的框架里才有意义。同一片场地，2% 和 20% 是完全不同的工程条件：前者接近平地，后者已经需要考虑挡土墙或护坡。所以要读坡度，先要把连续坡度分成若干档，用色带或分级符号把「缓」和「陡」在地图上一眼分开。
分级怎么定，取决于用途。看整体地形起伏，档位可以粗一些，三到四档即可；做土方或竖向方案比选，档位要跟着设计口径走，把关键阈值那几档单独标出来。
阈值标注是容易被含糊过去的一步。阈值不能凭感觉给，它来自设计口径。以城市道路的纵坡为例，《巴中市城市规划管理技术规定（2026年版）》第九十九条写明，新建、改建城市道路应按照《城市道路工程设计规范》（2016 年版）CJJ 37-2012 及以下规定执行：城市道路机动车车行道纵坡控制在 5% 以下，特殊地段最大纵坡不得超过 9%，并应根据不同的坡度及设计车速控制坡长；最小纵坡应不小于 0.5%，困难时可不小于 0.3%；城市道路平面交叉口范围内纵坡不应大于 3%（官方原文表述）。这些数值不是用来背的，而是提醒一件事：分级色带上的分界值，应当与设计文件、审批口径里的阈值对齐，否则量出来的图很「好看」，却和图纸对不上。
图例要与图纸口径对齐，具体落在三处。一是分界值：色带每一档的上下限，要和设计给的阈值一致，不能一格 5%、下一格 10% 地随手分。二是方向约定：坡度沿哪个方向度量、正负号代表什么，要在图例里写清楚。三是单位：用百分比还是比降（例如 1∶N 或千分数），全文统一，不要一处写百分比、一处写角度。
分界值与阈值都定好后，读图才有一条明确的路径。

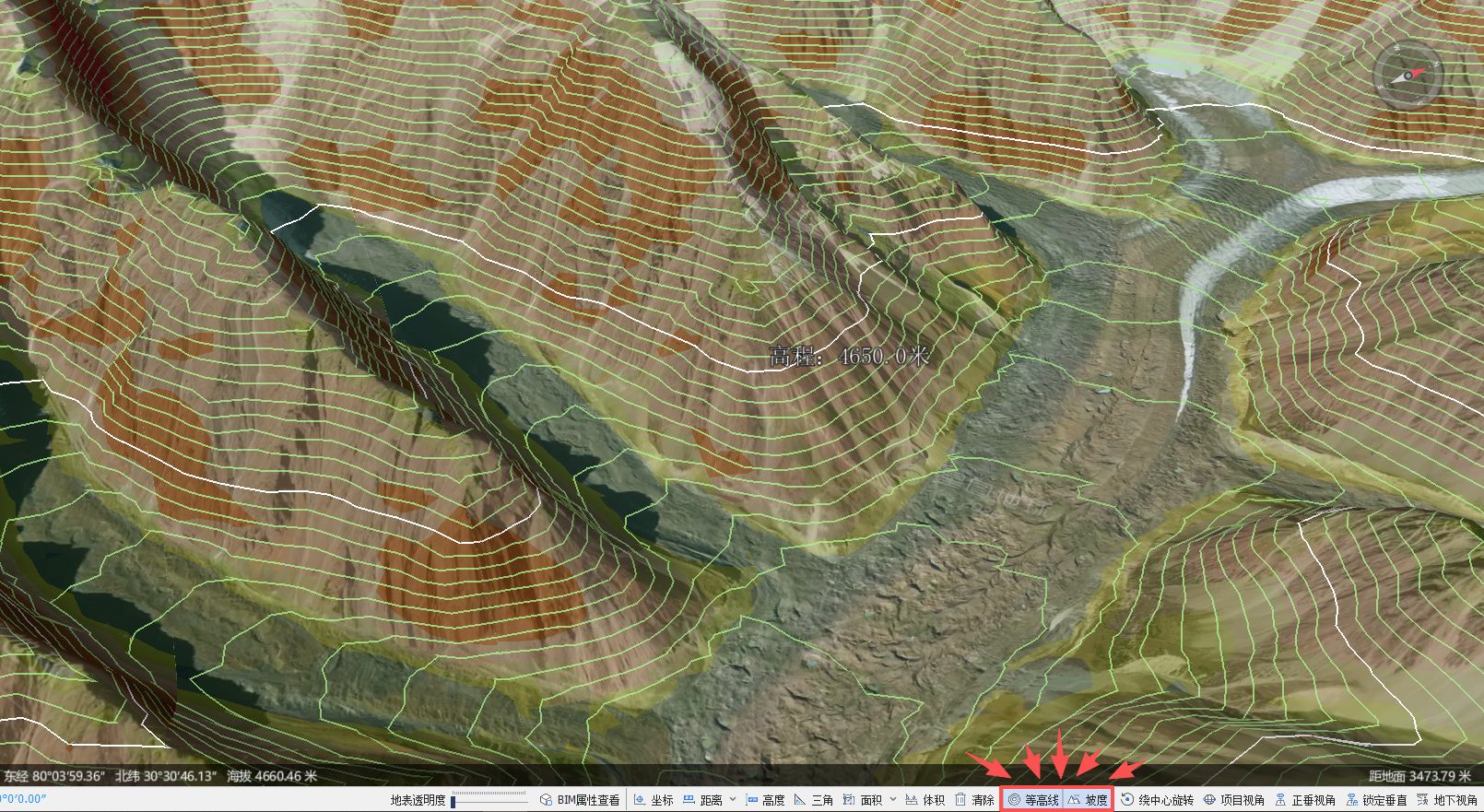

等高线与坡度叠加起来读，是常用的一步：等高线看的是高程怎么变，坡度色带看的是变得快不快，两者叠在一起，陡缓分布与地形的对应关系才清楚。
四、工程管理里的两个读法
场景一 线路走向比选时的纵坡核查

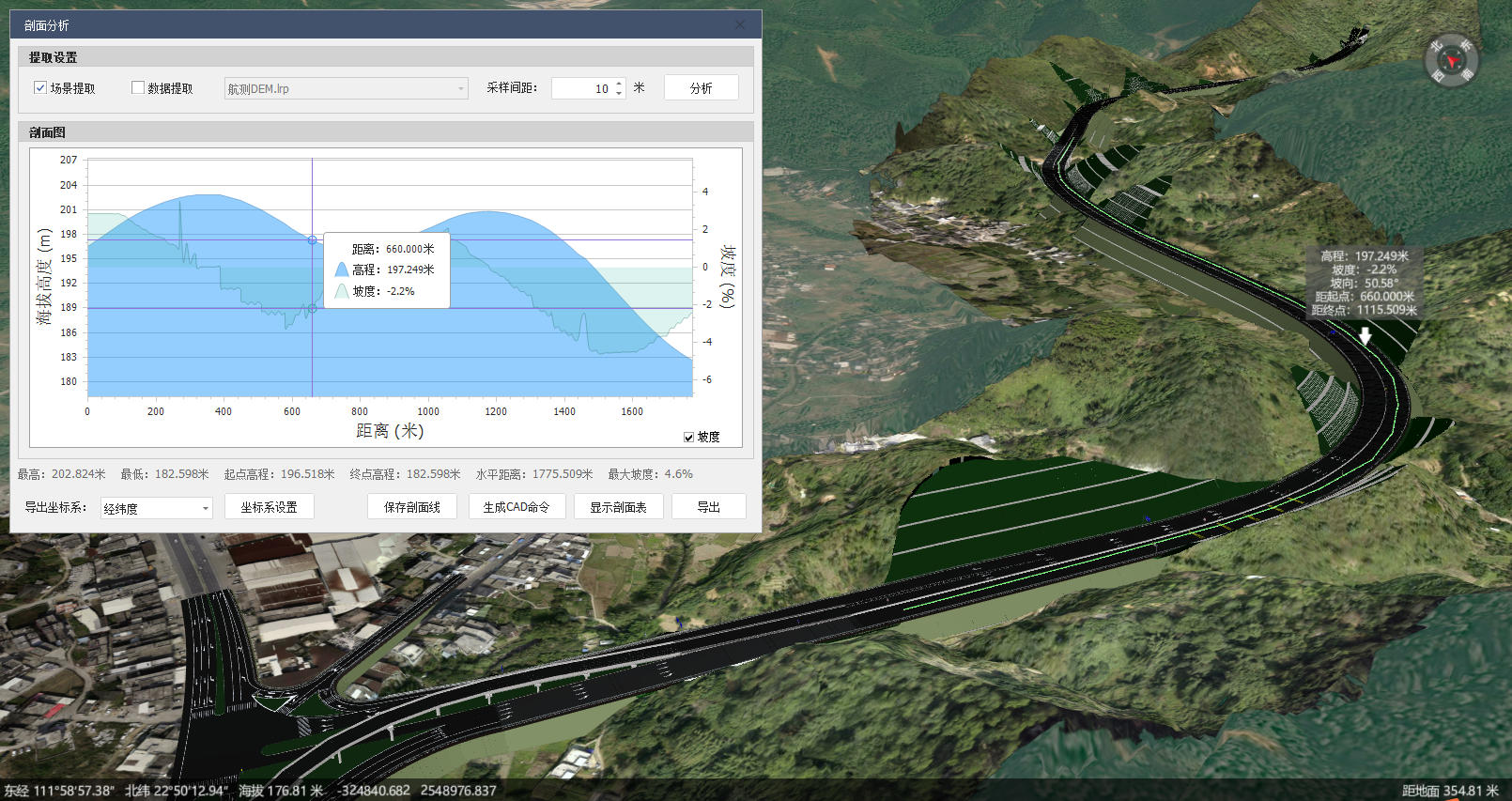

线路走向比选，往往有几条备选线位：一条短但陡，一条长但缓。光看平面长度分不出优劣，要沿每条线位切一条纵剖面，逐段读出坡度，再把每一段的坡度与设计阈值对照。
做法上，沿每条线位切剖面、读出各段坡度，把超过阈值的段标出来，看它出现在哪一段、连续多长。同一条线位上，如果陡坡段集中在某一处，可以通过调整线位或设置缓和段来消化；如果全程都在临界值附近，说明这条线位本身的地形适应性差，需要回到选线阶段。几条线位按同一套阈值、同一套分级读出来，比选才有共同语言。
场景二 场地竖向与土方校核前的现状读数
场地竖向方案出来之前，先要做的不是算土方，而是读现状坡度。现状坡度决定了这片场地「平不平」，也就决定了竖向方案走平坡式、台阶式还是混合式，以及大致要动用多少挖填。
读现状坡度时，要把自然坡度的分布读出来：哪些区域本来就平缓，哪些区域起伏明显。平缓区适合布置对高程敏感的设施，起伏区要么顺应地形分台处理，要么就要付出较大的土方代价。先有了这张现状坡度图，再谈竖向方案，讨论才有依据；顺序倒过来，土方估算就会失真。
以图新说为例，实时坡度渲染与实时等高线可以在同一张三维场景里叠加查看，读现状坡度不必另起一套流程去单独计算，量测与读图能落在同一处。
量完的现状坡度读数，是竖向方案的基础输入，也是后续复核现状与设计差异时的基准。
五、量完要留什么：出图、截图与存放
量测不是量完就结束，留下什么，决定了这份成果能不能被别人复核、能不能被下一环节接住。
一是出图。剖面图与坡度图导出时，图上要带全要素：剖面图带水平比例、垂直比例与竖向夸张倍数，并标出起止点编号；坡度图带分级色带、图例与阈值标注。缺哪一项，图就只能自己看，别人看不懂。
二是截图。做交底与过程记录时，截图要连视角一起留：同一处位置、同一个视角，把量测结果与三维场景一起截下来。这样别人打开截图，能对上「在哪里量的」。
三是命名与存放。成果文件命名要把「哪里、量的什么、什么时候量的」写进去，例如按「线路名或场地名 + 量测类型 + 日期」组织；同一项目的量测成果放在同一个目录下，不要散落在不同人的电脑里。
这些成果最终要交出去时，常见做法是把三维沙盘与配套的 PPT 内容一起打包成 EXE 输出留存，接收方在一台普通电脑上双击即可打开，不必再装一套软件；打包时可选设置密码保护。这样交出去的不是一堆散图，而是一个能自己走一遍的场景。
六、三个常见的坑
一是采样间距过疏，拐点丢失。间距设得太大，剖面会把小的起伏直接抹平，一条带陡坎的线路读起来像缓坡。判断办法是加密一档再切一次，两条剖面对比，看关键段是否出现明显变化；变化大，说明原间距不够。
二是垂直夸张倍数未标注，导致误读。放大倍数只在作图时用了，图上却没写，读者会把放大后的视觉坡度当成真实坡度。做法很简单：把水平比例与垂直夸张倍数一起标在剖面图角上，图离开原始环境也能被正确读懂。
三是坡度阈值未与设计口径对齐。分级色带用了一套阈值，设计文件用的是另一套，讨论时各读各的图。做法是在制图前先把阈值确认下来、写进图例，与设计文件逐项核对后再出图。
工具推荐
把上面这些量测动作落到日常的成果与复核流程，图新说可以作为承载工具。它把距离、面积、高差、坡度等量测工具，以及剖面、坡度等分析集中到一个统一入口，可在三维场景中直接查看地形剖面与坡度分布；实时等高线、实时坡度渲染与地表透明度调整，能辅助判断陡缓分布的对应关系。成果侧可导出高清图片、漫游视频、PDF，也可把三维沙盘与 PPT 内容一起打包成 EXE 输出并设置密码；授权提供离线授权的三种方式（授权文件、硬件加密狗、团队授权）。要落到具体项目，可拨打 400-867-5155 或走商务咨询，由销售一对一沟通。
收尾
- 量测的门槛常在「找工具」这一步；把剖面与坡度收进同一入口，取点与读数才能用同一套口径。
- 剖面的三个要素缺一不可：起止点决定切哪里，采样间距决定切多细，垂直夸张决定看不看得清——但夸大之后不能再直接用来比长短。
- 坡度要放进分级里读；分界值、方向约定与单位，都要与设计文件对齐，否则图与图纸对不上。
- 两个场景的顺序不能倒：线路比选是先量坡度再比方案，场地竖向是先读现状坡度再谈土方。
- 量完留不下带比例、带图例、带命名的图，这份读数就传不下去。
你手头做剖面时，采样间距一般按线路长度取，还是按地形起伏程度取？欢迎在评论区说说你的取法。
