把现场全景和 CAD 图纸摆进同一坐标系里对看，听起来就是"叠一层"，真做起来卡在"对不齐"的人占大多数。9/10 那场视频号「图新地球」直播，我们把这套"叠着看"的操作从头走了一遍——本文是那场演示的复盘，只讲当时实际演示过的内容。
一、为什么要把全景和 CAD "叠着看"
工程现场最日常的一个矛盾是：设计端有一张精确的 CAD 图纸，现场端有一组带 GPS 坐标的全景照片，两者描述的是同一个地方，却长期各看各的。
- 施工进度要核对：基坑开挖线、桩位、管线走向，图纸上画得清清楚楚，现场到底落到哪了？
- 点位要核查：设计给定的坐标点，实地能不能对上？偏了多少？
- 变更要追溯：图纸升了版，现场哪一期对应哪一版？
单看照片，没有坐标框架，量不准；单看图纸，没有现场实况，看不出偏差。把两者"叠着看"，让设计轮廓和现场实景在同一视野里对齐，问题往往一眼就能看出来。这正是 9/10 直播想演示清楚的事。
二、9/10 直播演示了哪几步

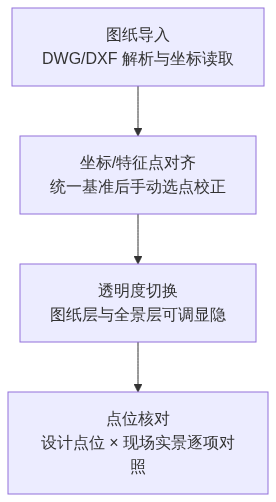

那场演示按一条线走完：从一张 CAD 图纸进场，到最后点位逐项核对。四步如下。
第 1 步，图纸导入。 直播里导入的是一份工程 DWG 图纸。CAD 图纸本质是投影后的平面图，自身带坐标系与比例信息；导入环节先把图纸的坐标参考和比例读出来，作为后续对齐的基准。这一步决定了后面"对齐"有没有可依附的框架。
第 2 步，坐标/特征点对齐。 把图纸的平面坐标和全景照片的实地位置统一到同一基准上，再挑少量在图纸和现场都能明确辨认的特征点（如路口、固定构筑物角点）做手动校正。对齐不是一键全自动——选点准不准，直接决定整张图"贴"得正不正。
第 3 步，透明度切换。 对齐之后，图纸层和全景层可以分别调显隐、调透明度。拉低图纸透明度，能看清现场真实结构压在设计轮廓上的偏移；拉低全景透明度，又能回到图纸视角确认设计意图。来回切换，是判断"偏在哪、偏多少"的关键动作。
第 4 步，修正全景。 最后把全景照片导出来，这个全景就是准确的全景，后续可以与CAD进行叠加。
三、常见问题的沉淀
演示之后，弹幕和留言里高频问到的，其实都集中在几个技术点上。这里按我们当时讲的顺序沉淀下来。
3.1 坐标系怎么选
这是最容易踩坑的一步。CAD 图纸未必都带明确的坐标系：有的用国家 2000 大地坐标系（CGCS2000），有的用地方坐标系或独立施工坐标系，还有的图纸只有相对坐标、没有绝对基准。坐标系不明确就直接导入，叠出来的结果会整体偏移甚至旋转。
经验做法：导入前先确认图纸的坐标参考（看 .prj 投影文件或向出图方确认），再和全景照片的 GPS 坐标统一到同一基准；拿不准时，用现场可辨认的固定特征点做控制，比盲目相信图纸自带参数更稳。
3.2 对齐精度受哪些因素影响

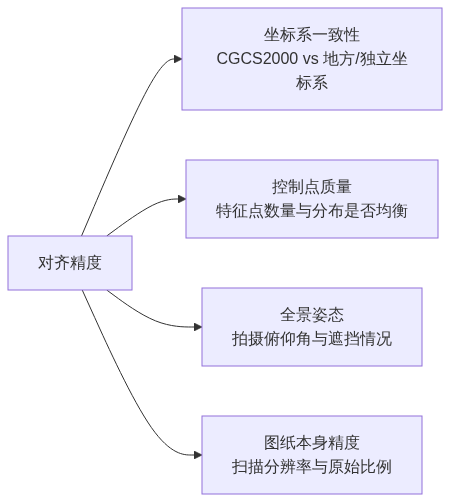

很多人以为"对齐"是一个按钮，其实它受多组因素共同制约。现场直播里也顺带讲了影响链：
四条里任何一条掉链子，结果都会偏：坐标系不一致是整体偏移，控制点太少或挤在一角会局部扭，全景拍歪了或关键处被挡住则特征点认不出，图纸扫描糊了则本身基准就不可靠。所以"对得准"是前面几项都到位后的结果，不是某一步单独负责。
3.3 DWG/DXF 兼容性
图纸格式上，工程里最常见的是 DWG 和 DXF。两者同源，DXF 是开放文本格式、兼容性好，DWG 是 AutoCAD 原生格式、版本多。导入环节一般优先认 DXF；遇到高版本 DWG，有时会遇到解析不全或字体/块丢失的情况。
一个实用提醒：交付图纸时尽量带上完整的图层信息和坐标参考，避免只给一张"炸开成线"的净图——图层在，后面按专业筛选、按构件核对才方便。矢量类格式（kml、kmz、shp、dxf、dwg 等）的差别，也是我们内部资料里反复强调的基础常识。
3.4 图纸版本与多期全景对应管理

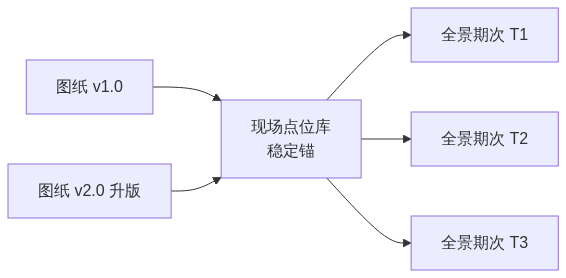

这是复盘里被问得最多、也最容易被忽略的一点。现场不是拍一次就结束：图纸会升版（v1.0 → v2.0），全景也会分多期（T1、T2、T3）。如果图纸版本和全景期次不绑定，后期回看就分不清"这张照片对的是哪一版图"。
我们当时演示的管理思路是：图纸按坐标系更新，后续能够精准对齐；全景每次导入前先配准，再导入，即可和CAD完美叠加。
落到操作上，就是给每次采集和点位标注都带上"图纸版本 + 期次 + 时间戳"的命名纪律——哪一期照片、对的哪一版图，一查便知，不会出现"照片对上了图、却对错了版本"的尴尬。
四、★关于这项能力：按项目定制提供
这里要把一个问题说清楚，免得误会。
直播演示的"全景 × CAD 叠加对齐 + 点位核对"，是项目定制提供的融合能力，因为其本身对无人机硬件、全景照片应用等有相对较高的要求，并不是一个开箱即用的通用功能，因此目前在图新说或者720AI中均为集成。
也就是说：把全景照片管起来、做标绘、做多期对比，是720AI平台本身能做的；而"把 CAD 图纸和全景实时叠加对齐、做工程级点位核对"这一层融合，目前需要结合具体项目需求定制开发，产品通用版本暂不支持。
如果贵司有"现场实景 × 图纸同屏比对"的类似场景（进度核对、点位核查、图纸升版与多期对应等），建议先带着项目背景来沟通，我们再判断适配方式。
五、定制咨询入口
- 视频号「图新地球」、公众号「图新说」留言，或本文评论区留言；
- 直接致电客服：400-867-5155。
沟通时把"图纸类型（DWG/DXF）、坐标系情况、现场分几期、主要核对什么点位"说清楚，我们评估起来会快很多。
