直播复盘：传感器数据接三维，被问最多的 7 个问题

9 月 17 日那场讲传感器原理的直播里，评论区的问题比预想集中。我们把高频问题整理成这篇复盘，结合现场演示的模拟数据源来答。先说共识：把传感器数据接进三维场景，难的不是接上，而是让数值进得来、挂得对位置、看得懂变化。《中国建设报》9 月 16 日刊发、住建部官网转载的成都市推进新型城市基础设施建设报道，提到深化智慧工地、推广 BIM 应用、推动地理信息应用服务平台与 CIM 平台融合——这正好是"数据怎么进三维"的落地背景。下面按被问到的顺序逐一聊。

一、采样频率怎么定：跟变化速率走，不跟"越密越好"走

被问到最多的一个。采样频率应跟着被测量变化速率走，而非拍脑袋选高值。

• 变化缓慢的量（水位、温度、结构沉降）：分钟级甚至更慢就够，秒级采样只会产生大量高度相关的冗余点；
• 变化较快的量（振动、噪声、瞬时电流）：需要秒级甚至毫秒级，否则会把关键波形削平；
• 事件型量（开关状态、越限报警）：本质是状态变化，边沿触发比周期轮询更省资源。

更务实的是"高频采集、低频上报"分层：现场端按需要高频采样，网络上报时按业务粒度降频，既保细节又不压垮通信与存储。频率以现场工况和对应规范为准，这里不替你定统一数值。

二、数据延迟多少可接受：盯屏、台账、复盘三档容忍度不同

这个问题没有单一答案，不同用途对延迟的容忍度差得很远：

延迟主要取决于通信方式和现场网络：现场总线基本近实时，低功耗广域（如 NB-IoT）本身就有几秒到几十秒的固有时延，走公网的 MQTT/HTTP 还要叠加抖动。所以回答只有一句大实话——以你现场实测为准，别把技术手册上的理论值当承诺。

三、断网断流怎么办：本地缓存—补传—去重是基本链路

现场最怕的不是平时慢，而是网络一断数据就丢。做法的核心是"采集尽量靠近现场，本地能先存下来"：

1. 正常时实时上报，断网也能本地暂存；
2. 网络中断期间，按时间戳把数据写进本地缓存，不丢包；
3. 网络恢复后断点续传，把缓存里的历史补发出去；
4. 补发后做去重和时间戳对齐，避免重复点把曲线打花。

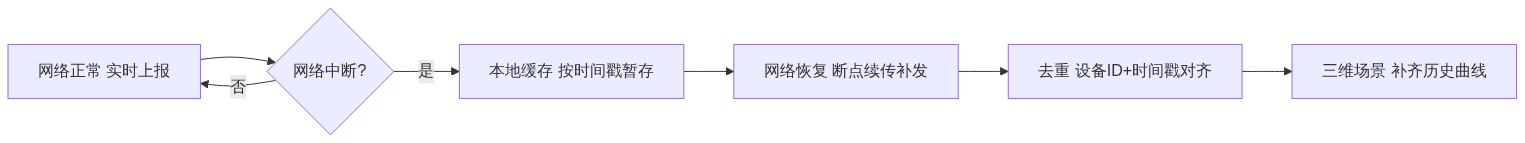

下面这张图表达兜底的路径：

四、点位与实际设备对不上怎么排查：台账→编号→坐标→绑定四步倒查

这是被追问最细的一类。点位虚、设备实，对不上时按下面顺序倒查，比乱点界面快：

1. 查台账：先确认这个点位在台账里到底对应哪台设备、哪个设施，台账是总目录；
2. 查编号：点位编码（如 A2-WL-007）是否和设备铭牌、网关侧 topic 一致，错一位就落错位置；
3. 查坐标：坐标系和偏移校正有没有问题，模型、底图、探头是否在同一基准，坐标漂出几十米是最常见的坑；
4. 查绑定：坐标文件和三维场景里设施的绑定关系是否生效，展点后有没有真正挂到目标模型。

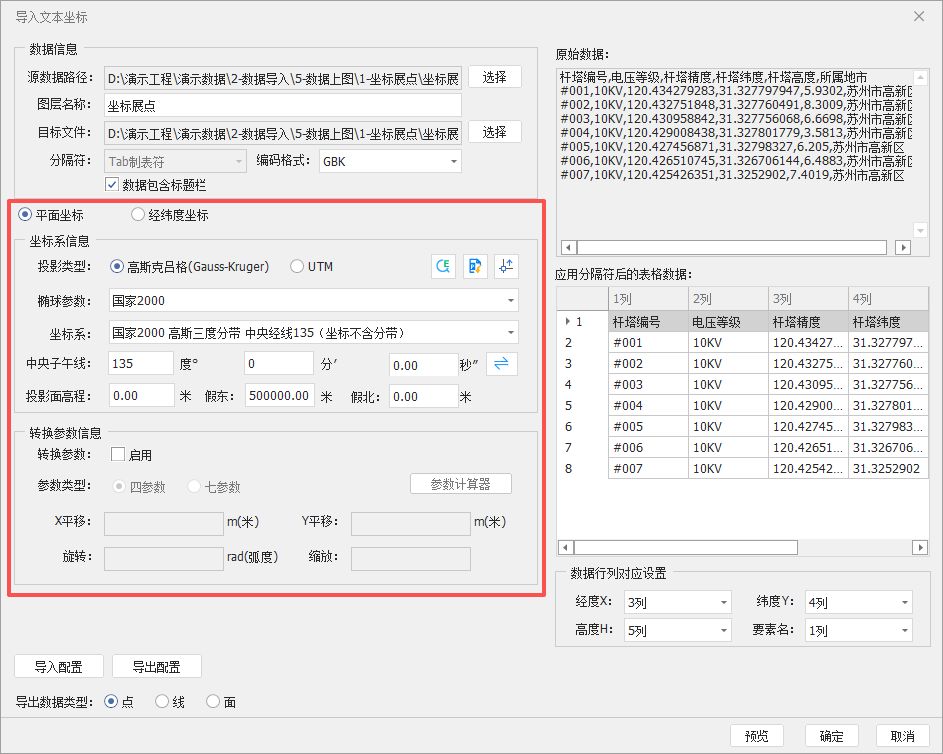

图新说在"挂位置"这一环提供了坐标展点（CSV/XLS 等转矢量图层）、照片 EXIF 坐标自动展点、全景照片经纬度落位等方式，把测点绑到三维场景的对应位置。一个最小化的绑定配置长这样：

绝大多数"对不上"，根因都在前两步——台账和编号没理顺，后面怎么调坐标都白搭。

五、模拟量还是数字量：先想量程换算和单位统一

模拟量和数字量都要先解决三件事：模拟量（4–20mA、0–10V 连续电信号）需经信号调理和标定，数字量（Modbus 寄存器值、开关量）相对直接，但共性有三：

• 量程换算：传感器原始值多半不是物理量，比如 4–20mA 对应 0–5 米水位，换算公式要写进配置而非硬算；
• 单位统一：不同厂家、不同批次的设备单位可能不一致，进中台前先归一，否则曲线和阈值都没法比；
• 异常值处理：断线、超量程、跳变这些脏数据要在清洗环节过滤或打标，别让它直接冲进告警逻辑。

六、数据存在哪里、谁能看：本地化部署 + 使用侧的管理安排

被问到"数据存哪"时，标准回答是：按你的部署方式走。常见的本地化或私有化部署，让监测数据留在你自己的可控环境里，而不是散落到公网。围绕这一点，图新说提供本地化部署能力，配合三种离线授权方式——授权文件（.lic）、硬件加密狗、团队授权（局域网授权服务器），成果导出（高清图、视频、三维沙盘 EXE、PDF）还可设密码保护，便于安全交付。

至于"谁能看"，边界要讲清：产品本身不内置角色分级或分级授权能力，实际谁能看、谁能改，靠的是你使用侧的管理安排——用离线授权区分操作环境、用沙盘密码保护交付物、用局域网边界控制访问范围，把它当成组织内的权限约定而非软件权限系统，表述才准确。

七、已有摄像头系统要不要推倒重来：不用，数据源可以叠加

最后一个问题，回答很明确：不推倒。很多单位已经有视频监控、门禁、消防等系统，再上传感器不是为了替换它们，而是给同一套空间场景补上"可量化的数值"。

业内被反复验证的共识是：存量系统没必要推倒重来，更现实的是靠数据关联逐步融合——新传感器点位与已有视频、台账挂到同一套空间坐标上相互印证。比如易涝点，摄像头看画面，水位计给精确数值，叠加后既有看到也有量到。先叠加后融合，比重建省事省预算。

🔧 工具推荐：图新说定位是国产三维 BIM+GIS 数字化方案汇报、成果交付平台，承接"现场数据进入三维成果端"这一环——把传感器点位按坐标绑定到实景三维模型、做实时值与阈值着色，最终以三维交互式汇报和加密沙盘的形式交付。若你正打算把手头的监测点位接进三维场景，可到 tuxingis.com 了解，或致电客服 400-867-5155 交流具体场景。

收尾

这 7 个问题串起来是一条工程链路：频率跟着变化速率走，延迟按用途分档，断网靠本地缓存和补传兜底，点位对不上从台账倒查，模拟量和数字量先统一量程单位，数据存哪靠本地化部署与使用侧安排，已有系统叠加而非推倒。每处都是做法而非承诺，落到你现场，参数和边界仍要用实测校准。
