从0到1搭一版三维指挥大屏：数据进场景、场景搭大屏、数据绑定，一步步怎么做

效果图看了几十张，真要自己动手搭一版三维指挥大屏，却不知道从哪一步开始。这篇文章把完整路径拆成三步，每步给到可照做的操作要点和避坑清单。

三维指挥大屏这几年在工程汇报、智慧工地、防汛调度里越来越常见。但很多人遇到的真实情况是：看厂商演示觉得"也就那样"，到自己动手时——数据不知道从哪来、场景搭出来比例不对、绑定的数据刷新不出来，最后又退回 PPT。

问题不在"大屏难"，而在"路径不熟"。本文按实操顺序拆成三步：数据进场景 → 场景搭大屏 → 数据绑定与一键输出，每一步讲清"做什么、怎么做、容易在哪卡住"，并对照已发布的大屏制作操作手册给出章节索引。

步骤一：数据进场景——大屏的"底"要打对

三维大屏和平面看板的根本区别，在于它的主体是一个带空间位置的三维场景。场景里有什么，决定了后面所有组件往哪里摆。

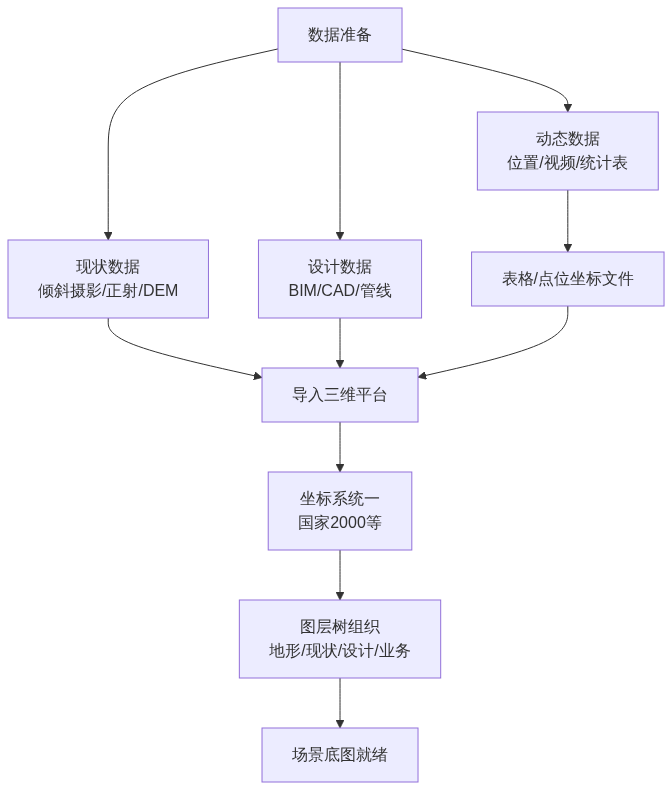

1.1 三类数据，优先级不同

以典型智慧工地大屏为例：倾斜摄影模型做场地底图，BIM模型表达主体结构，人员定位数据、视频点位、进度统计表分别落位——三类数据齐了，场景才算"立"起来。

1.2 导入与组织的两个动作

动作一：导入并统一坐标系。 多源数据的坐标系往往不一致（国家2000、西安80、工程独立坐标系等），导入后需要统一，否则模型会"漂"。多数三维平台支持拖拽式导入 + 坐标系自动转换，导入时留意状态栏提示即可。

动作二：用图层树做组织。 建议按"地形影像 / 现状模型 / 设计模型 / 业务图层"四层建组，每类数据一个分组，按需显隐。这样后面搭大屏时，可以按页面给不同数据组合，而不是一次性全部堆在场景里。

1.3 这里最容易卡住的三个点

1. 数据源失效：倾斜模型、在线底图是外部数据源，汇报前要确认路径有效、网络可用，否则现场"白屏"。
2. 模型压在地表下：BIM模型导入后与地形贴合不佳时，用"地表开挖/模型压平"类工具处理，而不是硬调高度。
3. 比例感丢失：单独加载 BIM 模型看不出尺度，务必叠加倾斜模型或影像作参照，保证"看着像真的"。

步骤二：场景搭大屏——四分区版式与组件拖拽

场景就绪后，进入页面编辑阶段。大屏的页面版式有相对成熟的范式，新手直接套模板比自由发挥更稳妥。

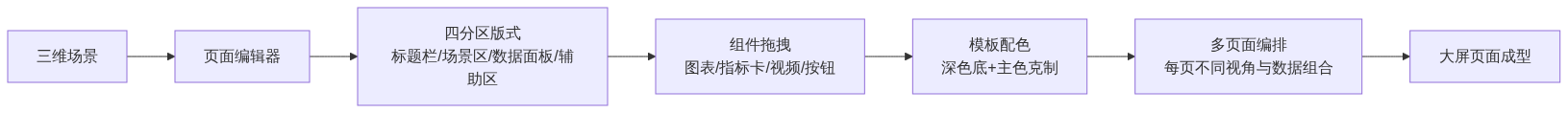

2.1 四分区版式：信息层级先于视觉

一版合格的指挥大屏，页面大致分为四块：

版式确定后，用页面编辑器把文字、图片、视频、图表、交互按钮等组件拖到对应分区即可。组件层级注意"场景区最大、面板次之、辅助信息最小"，避免信息打架。

2.2 模板配色：深色底 + 主色克制

大屏多用于长时间注视场景，配色建议：深色底（深蓝/深灰）降低视觉疲劳，主色控制在 2-3 个以内，图表色与主色呼应。直接复用产品内置的场景模板（含配色方案）是最快的路径，后期再按项目调色。

2.3 避坑清单

• 分辨率：大屏输出常见 1920×1080 或拼接屏 4K 分辨率，页面制作时按目标分辨率设置画布，避免放大模糊。
• 组件层级：组件重叠时注意 z 序（层级），三维场景区之上的浮层组件别被面板盖住。
• 多页面视角：每页单独设置数据组合与视角，切换页面时用"飞行过渡"衔接，比生硬跳转观感好得多。

步骤三：数据绑定与一键输出——让大屏"活"起来并交付

版式完成只是"静态大屏"，数据绑定之后才是"指挥大屏"。

3.1 三类绑定，覆盖大多数场景

绑定操作一般遵循"选对象 → 指定数据源 → 设定刷新/交互规则"三步。动态数据源注意刷新频率与场景性能的平衡——10 秒级刷新足够支撑大多数指挥场景，过密刷新反而卡顿。

3.2 一键输出：演示模式与 EXE 交付

大屏做出来是要"拿出去"的。两种常见交付形态：

1. 演示模式：像放 PPT 一样逐页讲解，支持键盘/翻页笔/触摸屏操作，适合会议汇报。
2. EXE 打包：整个大屏项目导出为独立可执行文件，目标电脑无需安装软件、双击即开，可设密码保护，适合成果交付和跨机构流转。图新说（工程版）这两类输出均为内置能力，页面做完即可直接导出，不需要额外的开发环境。

3.3 低代码"模板化看板"与"可操作三维大屏"的差别

市面上不少零代码大屏工具主打"拖模板出图"，几分钟能搭一版酷炫看板。但工程/指挥场景要的不是"看板好看"，而是数据能点、能查、能联动：

• 模板化看板：图表为主，三维场景是背景板，点位不可操作，数据与场景两张皮；
• 三维指挥大屏：三维场景是主体，点位可点击播放、数据可刷新、指标可挂载，业务人员无需开发就能搭——这也是本周实操周反复强调的差异点：不看效果图，看你自己能不能动手搭出来。

实操配套与提醒

• 大屏制作操作手册（8/22 已上线）：以上三步均有对应章节，可边看边做。
• 住建部产业互联网典型案例征集（8/31 截止）："数字孪生工地"已纳入征集范围，手头有在建项目的团队，不妨把大屏成果整理上报，正赶上窗口期。
• 数字化交付已经是行业明确趋势：从三维汇报、BIM 审查到成果交付，业主对"看得见、能交互"的要求逐年提高，大屏能力会越来越像工程团队的标配技能。

以图新说（工程版）为例，其工作流正好对应本文三步：多源数据导入统一坐标系 → 页面编辑器拖拽四分区版式 → 数据绑定（点位点击播放、指标卡挂载）后一键输出演示模式或 EXE，全程桌面端完成、百兆级安装包即可承载——这是工程团队自行搭建三维指挥大屏的一条低门槛路径。

8/29（周六）15:00-16:30，测绘日 90 分钟大屏实操专场直播：从空白场景开始，现场演示数据进场景、场景搭大屏、数据绑定与一键输出的完整过程，欢迎预约。对下周预告感兴趣的朋友可以留意：W36 将带来 720AI 全景照片管理平台的新品直播。
