设备能报警，指挥室里为什么还是说不清位置？
2026 年 10 月 13 日，第四届全国危险化学品救援技能竞赛在河南濮阳开赛，赛期至 10 月 16 日，开幕式当天安排了综合体能、无人机侦检搜救等科目（来源：应急管理部官网、濮阳市人民政府官网 2026-10-12）。同一天起，应急管理部就《危险化学品事故应急救援规程（征求意见稿）》公开征求意见（应急管理部官网 2026-10-12 通知），征求意见时间为 2026 年 10 月 13 日至 12 月 13 日。两件事隔着行业，指向的却是同一个要求：现场发生的情况要能被说清楚。
可到了值班室，这件事常常不顺。可燃气体报警控制器在报，储罐液位、管道压力在各自的系统里刷新；值班的人盯着一行行设备编号，还得先把编号翻译成"哪个罐区、哪一层平台、哪条回路"。数据是有的，位置和时刻却散着。
一、从"报了"到"说得清"，断在哪几处
一份报警到了值班室，要变成一句能指挥的话，中间要走完一条链。
这条链上，常见的断点有三处。
一是 位置落不下来。数据进了系统，却没有稳定的空间落点。台账里是"3 号罐区西北侧"，大屏上是一串编号，两者之间要靠人脑补，后面的标绘、派单、回执就没有共同参照。
二是 时刻对不上。报警控制器、监测系统、视频平台各自计时，时钟不同步，同一件事在不同系统里可能差出几十秒。要算"从报警到到场用了多久"，得先把几块表对到一起。
三是 状态分不出。设备离线、数据静默、真实报警，在图上长得一样。把"没数据"读成"没情况"，是值班室里常见的一种误判。
政策层面也在往相近的方向走。《现代化应急体系建设"十五五"规划》（国务院 2026 年 5 月 30 日印发，国发〔2026〕15 号）在"强化全要素支撑"部分提出「深入开展智慧应急行动」，提到制定应急管理领域数据资源采集目录，强化各类数据汇聚、标注、共享。落点很具体：先让数据有共同的落点、共同的时间。
二、数据接到场景之前，要定下的四件事
把数据请进三维场景，可以按四件事往下走：先分清信号，再打通通道，然后绑定点位，最后设定分级与联动。前两件解决"数据怎么进来"，后两件解决"进来之后怎么用"。
一是 分清信号：是"变了才报"，还是"一直在量"
接入之前先问两个问题：这条数据是变化才报，还是一直在量？它是关于设备本身，还是关于现场处置？按这两个问题，现场信号大致可以分成四类，后面每一步都要用到。
| 类别 | 危化品场景里的典型 | 在图上怎么用 |
|---|---|---|
| 触发信号 | 可燃气体报警器、手动报警按钮 | 点位变色、闪烁 |
| 量测读数 | 储罐液位、管道压力、温度 | 显示数值与档位颜色 |
| 设备可用状态 | 在线、离线、故障 | 决定点位可不可信 |
| 处置记录 | 到场、控制、移交等动作 | 形成处置链的留痕 |
四类里容易被漏掉的是"设备可用状态"。一台离线三天的探测器，在图上不该和正常探测器长得一样，否则静默会被读成平安。触发信号与量测读数也要分开：前者"变了才报"，后者按档位看趋势，套用同一套显示逻辑会互相干扰。
二是 打通通道：让每条数据自带时刻
数据进到场景侧，通道通常不止一条，可以并存：走网关与协议，设备经网关转换后上行；走平台接口，从既有的监测或报警平台取数；走台账批量导入，把设备清单与点位表一次配好；走视频与人工，用于联动查看现场。通道多不要紧，要紧的是每条数据都带三样东西——来源、时刻、状态。其中时刻最关键：多条通道各自计时，先规定统一时钟并对时，否则同一次报警在不同系统里会对不上。台账更新较慢、实时值刷新较快，建议分开放。
三是 绑定点位：让位置和时刻同源
绑定要回答一个问题：这条数据对应图上哪个点？做法是给每台设备一个稳定的点位编码，再在三维场景里把编码和空间对象一一对上，让位置从台账里的一句文字，变成场景中一个能被点击、被追踪的对象。怎么编码，第三节展开。
四是 设定分级与联动：阈值分档，动作挂到点上
数据上了图只是看得见，要管得住还得挂上阈值与联动。这部分容易出错，放到第四节单独讲。
三、点位与设备怎么一一对应：建筑、楼层、回路、设备类型、序号
绑定做得好不好，取决于一个关系稳不稳：一台设备只对应一个点位编码，一个编码只指向一个空间位置。关系稳定、不重复，后面的报警、处置、回执才有可追溯的落点。

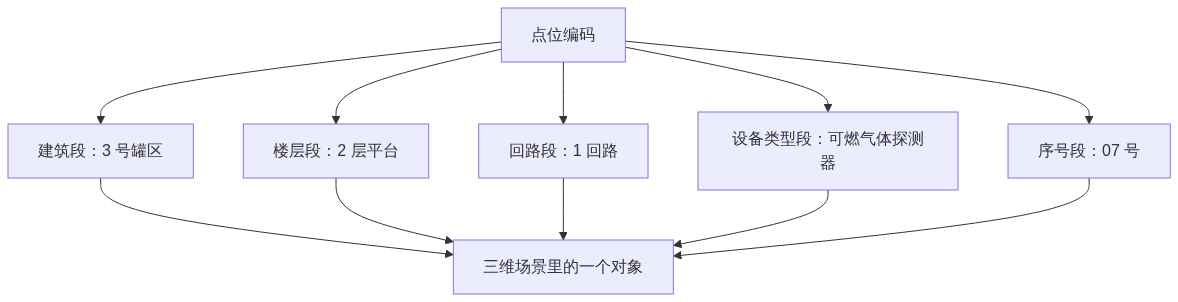

编码常见写成分段式，每一段各管一件事。
分段是让人和系统都能读懂：看到楼层段知道在几层，看到回路段知道挂在哪条线上，看到类型段知道是什么设备。难的是三件事对齐。
一是 编码要能读出来位置。分段顺序定下来，长期不换。今天按"建筑—楼层—回路—类型—序号"排，明天改成"类型—建筑"，历史记录就全乱了。
二是 回路要跟现场一致。编码里的回路段，必须和报警控制器上的回路号逐条对得上。对不上，报警来了要先猜是哪条线，再一间一间找。
三是 责任要落到人。每个点位挂一个责任人，图上就能显示谁来处置。需要说明的是，点位到人属于使用单位的管理安排，不是软件自带的能力。这类要素可以作为标绘对象落到三维场景，并附带文字、图片、表格等多类属性，随点位一起查看——以图新说为例，绑定关系调整时，场景中的绑定要一并更新，避免编号与场景对象对不上。
四、阈值分级与迟滞：同一类设备，换个场所就不是一个数
阈值这件事，很多单位只有一个数——超过就报。报得太勤，值班的人疲了；报得太晚，时间不够。同一类设备换个场所，阈值本来就不是一个数：罐区的可燃气体探测、管道的压力监测，各自关注的量程、环境本底和可用响应时间都不一样。把一套阈值直接搬到另一个场所，常见的结果是要么一改就响，要么该响不响。

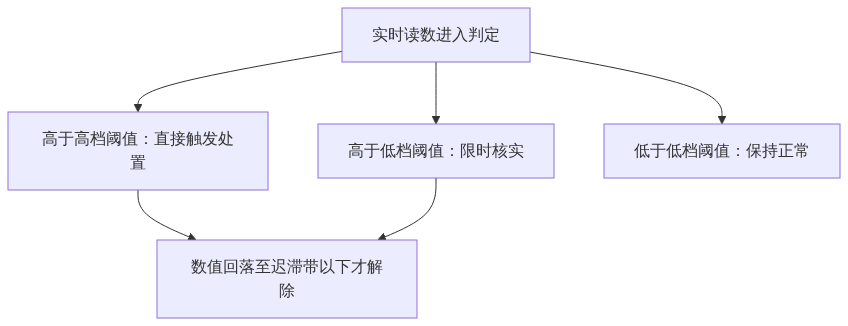

比较稳的做法分三步。先把不同的物理量换算成占满量程的比例，让 MPa、米、摄氏度这些不同单位能放在一起比；再按比例分两档或三档，低档留核实时间，高档留处置时间；最后给每一档配上明确的响应时限，写进处置流程，而不只留在系统里。
两档之外，还有两个常被漏掉的设定，正是"一改就响"的解法。
一是 迟滞。数值要回落到比报警线更低的位置才解除，避免读数在阈值附近来回跳、图上反复变色。迟滞带设多宽，取决于这个量的波动幅度。
二是 静默期。一次报警之后的一段时间内，同一点位不重复推送，避免同一点位把值班界面刷满。静默期不是"不报"，而是把重复项收拢成一条。
分档、迟滞、静默期放在一起，阈值才从"一个报警线"变成"一套判定规则"。规则定完之后，还要把联动动作挂到点上：某个点位进入高档，图上触发哪个对象的什么动作。联动也要留痕——谁触发、什么时刻触发、执行到哪一步，和报警记录存在一起，否则事后回查说不清动作有没有走。
五、处置回执要留的五个字段
一次处置结束，要留下一份能复查的回执，回答五个问题：什么时候、在哪里、当时什么状态、什么结论、谁经手的，也就是时间、位置、状态、处置结论、回执人五组字段。
| 组别 | 字段 | 在处置链里回答什么 |
|---|---|---|
| 时间 | 接令、到场、处置开始、处置结束、回执 | 分开记才算出响应与处置用时 |
| 位置 | 点位编码、建筑、楼层、回路、坐标 | 与场景对象同源，不在图上另算一套 |
| 状态 | 处置阶段、是否误报、设备是否在线 | 记录当时可不可信 |
| 处置结论 | 处置动作、是否移交、遗留项 | 写清做到哪一步，不写"已完成"三个字 |
| 回执人 | 处置班组、班次、值班人 | 事后追问有对象 |
时间要分开记："响应快慢"和"处置快慢"是两件事，从接令到场是一段，从到场到处置结束是另一段，混成一个"处置时间"就什么都算不出来。位置要和点位表同源，图上算一套、台账算另一套，永远对不上。结论不要只写"已处置"，写清是误报、已控制还是已移交，配上回执人，追问才有落点。
六、常见问题
现场走下来，问题常集中在这三处。
一是 点位重复。同一个编号在两层平台上各出现一次，或者改造后旧编号没作废、新编号又添上，台账里看着两条，图上却指向同一个位置。办法是把"一个编号只指向一个空间位置"当成硬约束，改号时旧记录作废，而不是新旧并存。
二是 联动不可追溯。预案里写了"某点位进入高档则启动某项动作"，事后却说不清当时触发没有、走了几步。办法是给联动也留痕：触发对象、触发时刻、执行结果，和报警记录存在一处，按点位和时刻可回查。
三是 数据只增不减。点位改了一次又一次，历史绑定层层堆积，谁也说不清哪一版有效。办法是绑定关系要能冻结，变更另存为新版本，场景加载以当前有效版本为准。
工具推荐
上面这些做法，最后都要落到一个同时承载场景、点位和属性的载体上。若要把点位对应、阈值分级和处置回执摆到同一张三维态势图上，图新说可以作为承载工具：点位可作为标绘要素落到三维场景，要素可挂接文字、图片、表格等多类属性；三维预案沙盘可导出并设置密码保护，便于在不同单位之间传递；产品支持三种离线授权方式（授权文件 .lic、硬件加密狗、团队授权），内网或弱网环境也能用。点位编号与回执字段的模板可参考官网操作手册；需要现场试用，可在官网申请免费试用或致电 400-867-5155。
需要说明：点位到人、阈值到档、回执到字段，都属于使用单位的管理安排。产品提供的是场景标绘、要素属性挂接、沙盘导出与离线授权这些能力，本身不提供账号角色权限管理或操作审计功能；报警与处置数据，建议由使用单位按自身制度记录与留存。
收尾：把数据接到场景，先对齐四件事
回头看，从"设备能报警"到"指挥室说得清位置"，中间要做的事并不玄。四点结论。
一是 信号先分类再接入，触发信号、量测读数、设备可用状态、处置记录分开对待，设备可用状态不能省。
二是 点位与设备一一对应，建筑、楼层、回路、设备类型、序号五段对齐，一个编号只指向一个位置。
三是 阈值按满量程归一、分档设置，配上迟滞与静默期，避免"一改就响"；联动动作要留下触发与执行记录。
四是 处置回执留下时间、位置、状态、处置结论、回执人五组字段，时间分开记，结论写清落到哪一步。
你们现场在把处置数据往三维图上接的时候，卡在哪一件上？是点位对不上，还是阈值分不开档？欢迎在评论区说说具体情形。
