一、概述
本平台构建了基于数字孪生技术的”电力应急一张图指挥平台”。通过整合三维地理信息、电网设备实景、气象环境数据及应急资源信息，实现从“被动响应”向“主动预警、精准调度、可视指挥”的转变。平台将作为电力应急指挥的核心大脑，支撑日常运检分析与突发事件的快速处置。

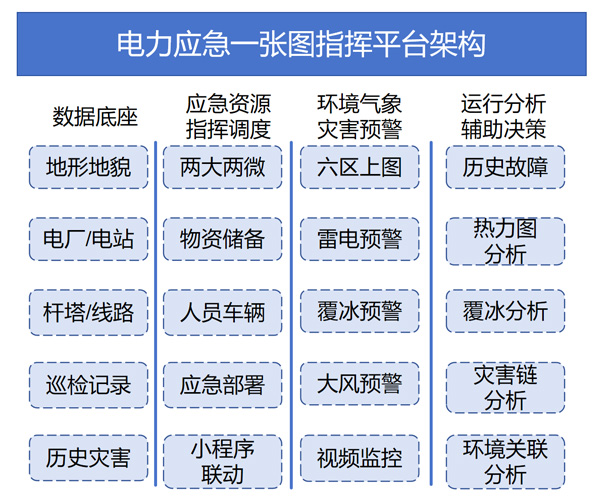

二、重点功能
2.1 数据底座
构建高精度、多源融合的三维数字底座，实现物理电网在数字空间的1:1还原。
- 三维地形：集成高精度DEM/DSM数据，叠加卫星影像，构建真实地貌背景，支持坡度、高程分析。

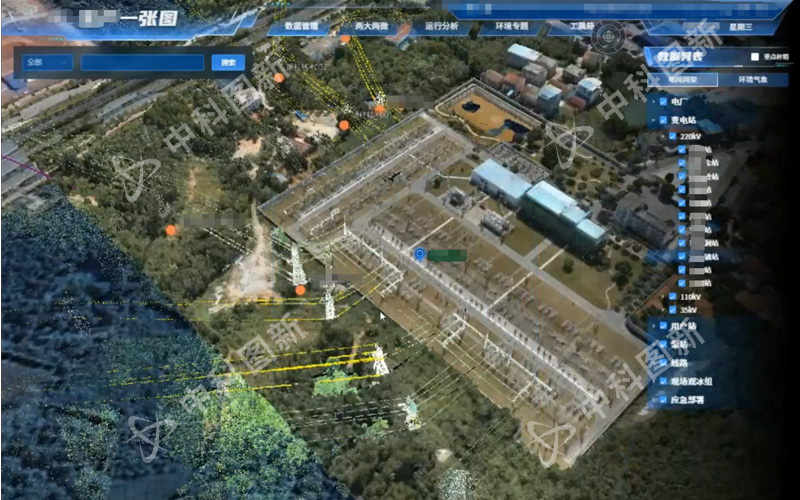

- 电厂/电站实景建模：利用无人机倾斜摄影技术，对关键发电厂、变电站进行实景三维建模，还原建筑外观及周边环境。
- 输电线路点云与杆塔模型：
- 导入激光雷达（LiDAR）点云数据，精确还原导线弧垂、对地距离及通道植被情况。
- 建立标准化杆塔三维模型库，关联杆塔属性（型号、投运年限、设计参数）。
2.2 应急资源与指挥专题
- “两大两微”上图：

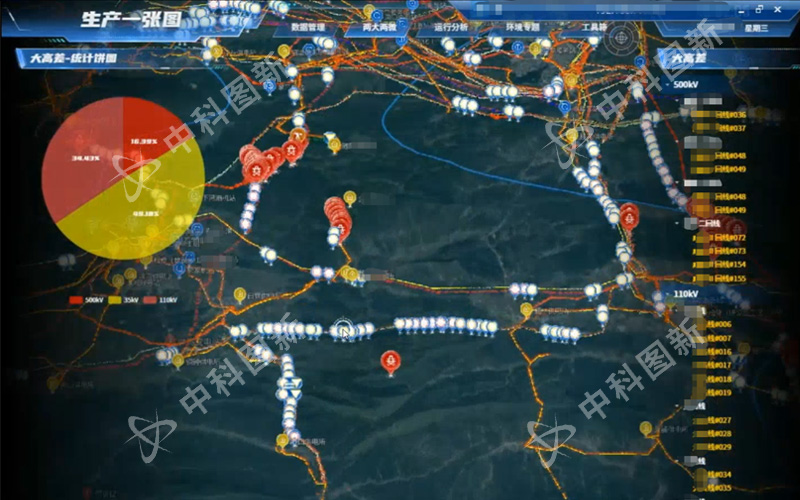

- 大高差/大跨距：

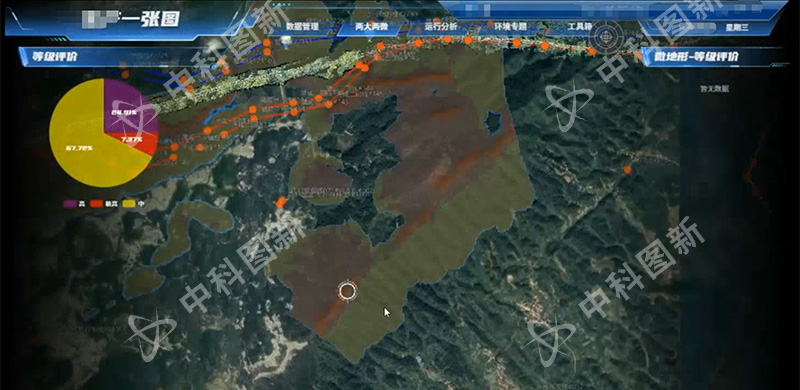

- 微地形/微气象：
- 物资储备可视化：在地图上标绘应急物资库位置，动态显示库存（发电机、抢修塔、线缆等），支持一键查询最近物资点及路径规划。
- 人员车辆轨迹：集成GPS/北斗定位，实时展示抢修队伍、应急车辆位置及状态（待命、行进、作业），支持电子围栏与轨迹回放。
- 视频监控：实时调取摄像头画面，掌握现场情况。
- 应急部署沙盘：
- 支持在三维场景中直接标绘警戒区、集结点、临时指挥部。
- 提供应急预案数字化推送，关联具体故障场景自动推荐处置流程。

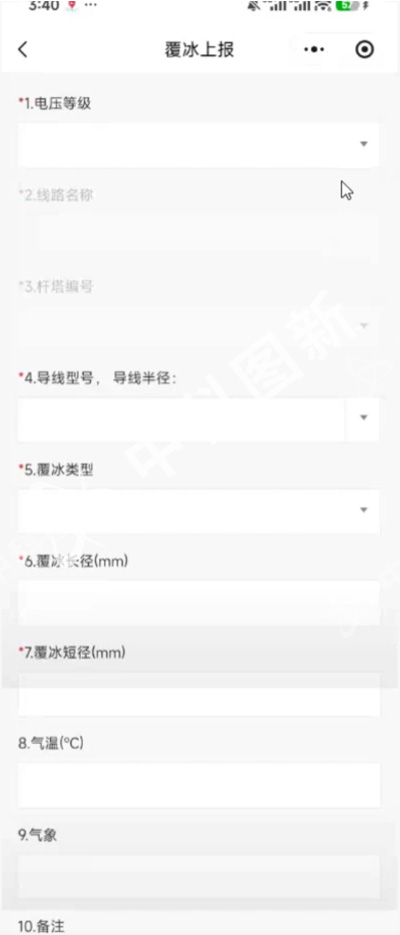

- 应急小程序联动：开发移动端小程序，现场人员可上报灾情（拍照、语音）、接收任务指令，数据实时同步至“一张图”大屏。
2.3环境气象与灾害预警专题

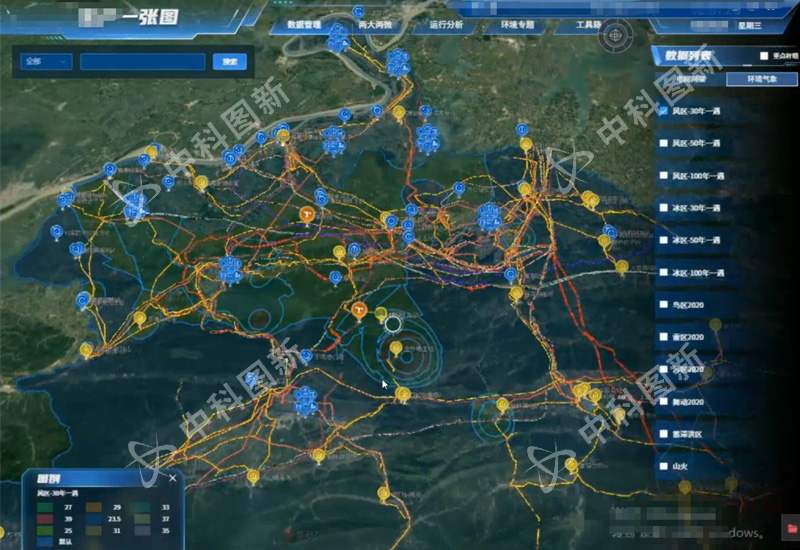

- 六区上图（风险分区）：
- 风区/冰区/雷区：基于历史数据与实时监测，动态渲染高风险区域热力图。
- 舞动区：结合微气象数据，预测导线舞动风险等级。
- 污区/鸟区：标注污秽等级分布及鸟害频发杆塔，辅助差异化运维。

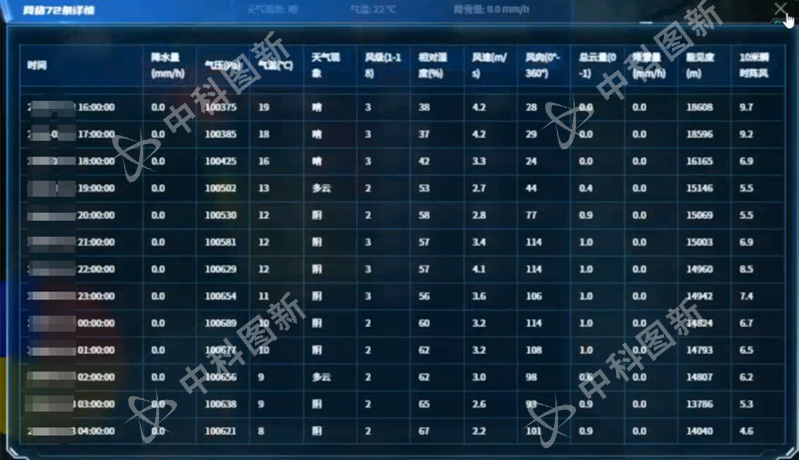

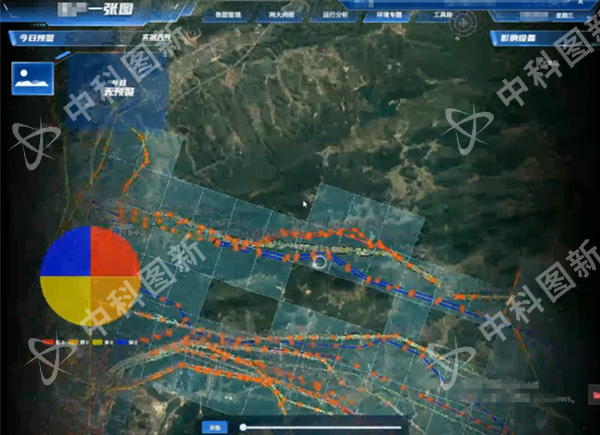

- 天气专题预报(公里格网)：
- 雷电预报：集成闪电定位系统，预测雷暴移动路径及落雷概率。

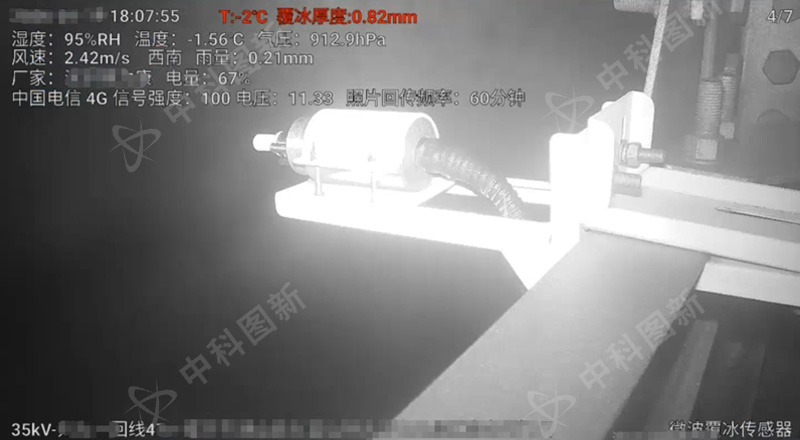

- 覆冰预报：结合温度、湿度、风速，计算导线覆冰厚度增长趋势。
- 大风预报：微观气象网格化预报，识别超过杆塔设计风速的区域。
- 气象深度分析：

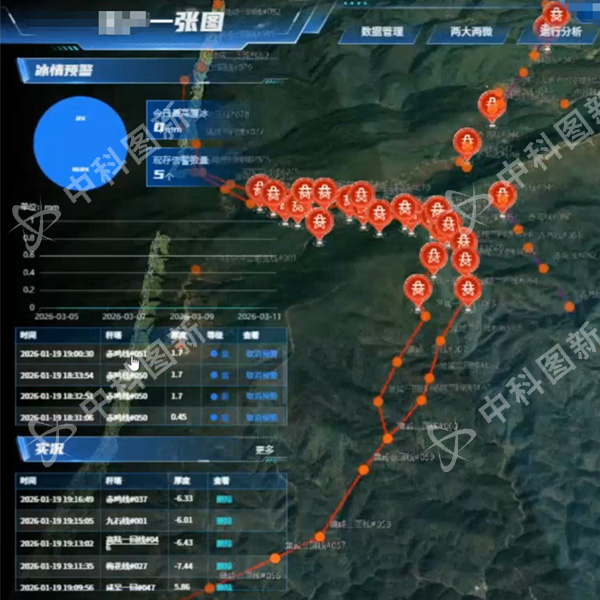

- 覆冰分析模型：输入微气象数据，输出未来24-72小时覆冰厚度曲线，自动生成融冰建议策略。
- 灾害链分析：分析气象灾害对特定电压等级线路的潜在影响范围。
2.4 运行分析与辅助决策
- 历史故障复盘：
- 建立故障案例库，在三维地图上重现历史故障点、故障类型及处置过程。
- 支持按时间、区域、设备类型多维检索，辅助查找规律。
- 全面覆盖：外破（含异物）、山火、设备故障、雷击、鸟蛇害、风偏、冰雪灾害等类型。
- 热力图分析：

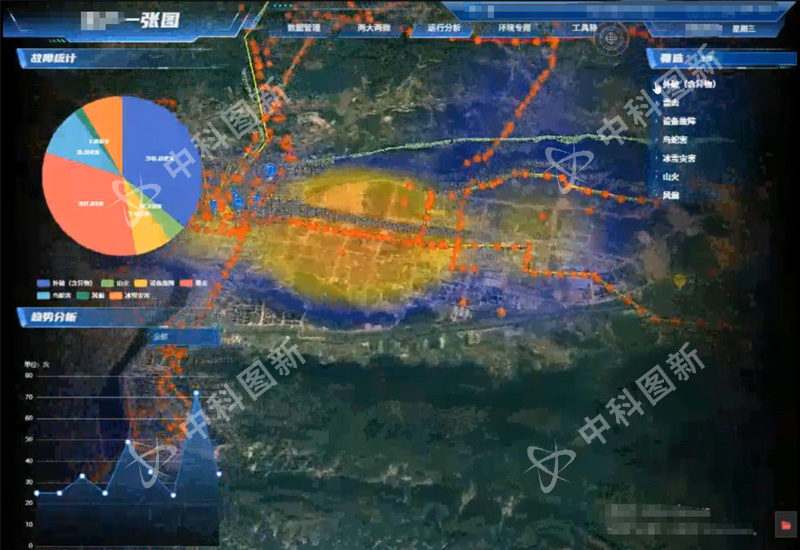

- 故障密度热力图：直观展示高频故障区域，指导技改大修资金投向。
- 负荷热力图：展示区域用电负荷密度，辅助应急保电资源预置。
- 环境关联分析：
- 耦合气象数据与设备运行数据，分析极端天气（如台风、暴雪）与跳闸率的关联性。
- 构建“气象-设备-故障”知识图谱，提供基于AI的故障根因推测。
三. 业务应用场景流程
场景一：灾前预防与预警
1. 监测：系统自动监测到某区域即将遭遇强对流天气（雷电+大风）。
2. 分析：叠加“六区”数据，识别出该区域属于“强风区”且存在“鸟害”叠加风险。
3. 预警：自动生成预警报告，推送至相关运维单位及应急小程序。
4. 部署：指挥中心在“一张图”上预置抢修队伍和物资，规划最优待命位置。
场景二：灾中应急指挥
1. 感知：线路跳闸，系统自动定位故障点，并调取附近摄像头实时画面。
2. 研判：结合“覆冰分析”模型，判断故障原因为严重覆冰导致倒塔。
3. 调度：
- 一键查询周边50公里内的应急物资（抢修塔、导线）。
- 查看“人员车辆”分布，指派最近的抢修队前往。
- 开启“两大两微”模式，评估是否需要启动微电网孤网运行以保障重要负荷。
4. 协同：现场人员通过小程序回传灾情照片，指挥中心在三维场景中实时更新损毁情况。
场景三：灾后复盘与优化
1. 归档：自动记录本次应急全过程数据（气象、操作日志、轨迹）。
2. 分析：生成“热力图分析”报告，对比历史故障数据，发现该区域为新的隐患高发区。
3. 优化：更新“六区”划分数据，调整下一年度的运维策略和物资储备布局。
四. 建设成效
- 态势感知全域化：实现电网设备、环境气象、应急资源的“一屏统览”，消除信息孤岛。
- 应急响应分钟级：通过自动化预警和资源智能匹配，将应急响应时间缩短30%以上。
- 决策指挥科学化：从经验驱动转向数据驱动，利用历史故障与环境关联分析，提升防灾减灾的精准度。
- 运维管理精益化：通过六区上图和热力图分析，实现差异化运维，降低运维成本，提高电网可靠性。
