一、方案概述
以实景三维“一张图”为基础，支持无人机航测、GIS、BIM、CAD 等多源数据的高精度加载与无缝融合，真实还原场地现状，为设计提供精准数据支撑。集成智能选址、三维场布、设计复核等功能，结合强大的数据分析与可视化能力，帮助用户高效完成方案设计与优化，显著提升设计效率与方案质量，助力工程项目的顺利实施与科学决策。
二、方案目标
1、为工程设计打造实景三维“一张图”
- 高精度数据加载：支持无人机航测、GIS、BIM、CAD 等多源数据的高精度加载，真实还原场地现状，为设计提供精准的数据支持。
- 多源数据无缝融合：实现 CAD 与倾斜摄影模型、BIM 与倾斜摄影模型的无缝叠加，构建“一张图”展示效果，直观呈现场地特征与设计方案。
- 地图标注与标绘：提供丰富的标注与标绘工具，支持用户快速标记关键信息，优化设计方案。
2、为工程设计提供支撑
- 规划选址：多专业数据快速融合加载，真实还原地形地貌，辅助智能化选址与多因素评估，快速筛选最优场地，降低前期规划成本与风险。
- 场地分析：提供坡度分析、剖面分析、高程提取等工具，精准评估场地特征，为设计提供科学依据。
- 场地设计：支持场坪绘制、土方量计算、三维场布等功能，高效完成场地布局与资源配置。
- 设计复核：通过设计与现状精准比对、快速识别及标注问题，确保设计方案的精准性与可行性。
- 方案汇报：支持高清漫游视频导出、高清出图、三维可交互方案制作等功能，用户沉浸式三维演示汇报，直观呈现设计方案，提升沟通与决策效率。
三、解决方案
多专业数据融合与加载
1、多源数据：为用户提供了全面、灵活的多源数据支持，满足不同场景下的数据需求，助力工程设计的高效开展。
- 在线地图：支持加载多种在线地图服务，省去数据申请、数据拷贝、数据配置等时间成本，提高工作效率。
- 本地数据：支持本地存储的 GIS、BIM、CAD 等多源数据的快速加载与调用，满足用户对本地数据的高效管理与使用需求。
- 私有服务数据：支持调用用户私有化地图服务，确保数据的安全性与可控性，同时实现多端数据共享与协同工作。
2、数据格式支持：支持工程专业格式数据（CAD/BIM/GIS 等）的快速加载与浏览。
3、坐标系支持：支持自主配置坐标系，平台兼容工程坐标系，满足行业特殊需求。
4、数据融合：支持正射影像、倾斜模型、CAD 图纸、设计模型等数据精准叠加，实现现状分析、规划选址、设计各阶段数据的无缝融合展示，构建“一张图”展示效果。
前期场地分析
1、地形数据准备：
- 数据加载：支持无人机航测数据精准加载，地形图、地质图等测绘资料快速上图，构建全面的地形数据底座，高保真还原场地现状。
- 数据导入：支持将地形图转换成高精度三维数据（DEM），直观展示场地特征，为场地分析提供精准的数据支撑。

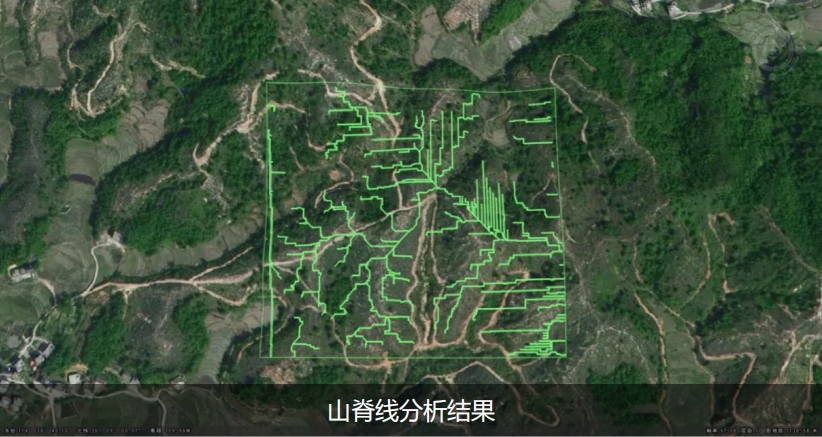

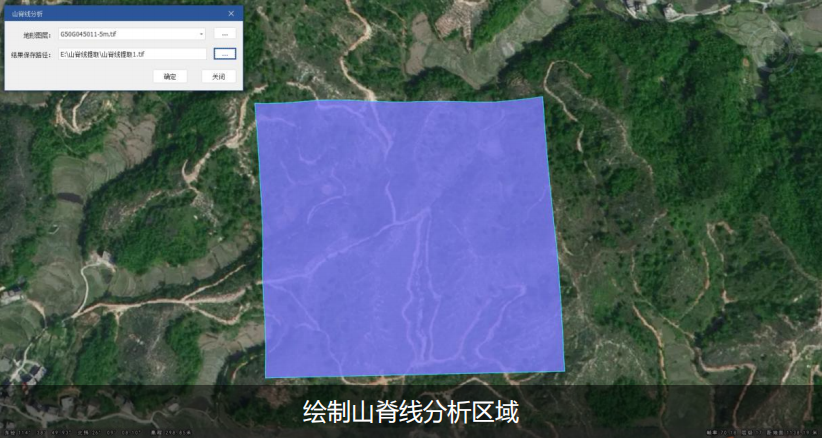

2、地形分析：
- 等高线分析与导出：基于场景内加载的地形动态生成等高线，实现不同视角下、不同数据精度下展示其等高线动态变化，支持基于已有高程（地形）数据生成并导出等高线，辅助用户全面掌握场地的高程分布情况。
- 坡度分析：基于场景内加载的地形动态生成坡度图，分色显示不同坡度，直观表达地形陡峭程度，支持用户自主设置坡度渲染颜色。
- 剖面分析与导出：基于场景内三角网或高精度数据（地形或倾斜）进行海拔剖面分析，支持对分析成果导出 CAD 或 Excel
- 高程点提取与导出：基于指定倾斜模型或地形图层，通过标绘特征点、线、面的方式高精度提取高程点，提取成果支持导出CAD或Excel，可基于提取的高程点生成等高线。
智能选址
1、选址因素上图：通过多源数据加载与现场调查数据支持，实现选址因素全面上图，帮助用户快速掌握场地特征、进行选址分析、优化选址方案，提升选址效率与科学性。
- 支持基础地理数据（航测、地形图、红线（用地、道路、建筑））、国土、规划、水文、环保、气候、人口、基础设施等选址因素上图，为选址分析提供数据支撑。
- 支持现场调查数据（照片、路径等）的上图与标注，为选址提供实地参考，确保数据的全面性与准确性。
2、空间测量与分析：提供地图交互与分析功能，助力用户高效使用地图数据，科学辅助选址分析与决策。
- 空间测量：提供距离、面积、高度等测量工具，满足工程场景精准测量。
- 空间分析：提供地形分析、缓冲区分析、光照分析、可视分析等空间分析工具，基于多维度选址因素进行智能化分析，全面评估场地特征与周边环境，帮助用户高效完成选址分析与决策，科学确定最佳选址方案。
3、地块选址：提供地块选址功能，自主设置选址参数，基于地形空间分析进行靶向选址，精准筛选最优地块，优化资源配置，降低前期规划成本，提升选址效率与决策精准性。例如：用户要进行地块选址，首先选择地形并设置采样间距，接着按顺序设置坡向范围、坡度范围、面积范围，参数设置完成后即可生成导出选址。
4、选址标绘：地图上灵活标记基础信息、关键点位，支持快速定位目标，随时查看目标区域的周边环境，综合考虑地形、交通、环境等选址限制因素，确定并绘制选址方案，缩短选址周期。
场地设计
1、设计方案上图：支持设计模型、设计图等设计相关数据的高精度叠加显示，直观呈现设计效果，便于用户实时查看与调整设计方案。
2、绘制场坪：
- 支持用户自由绘制或选择面，基于地形/实景模型进行区域场地平整设计，同时用户可自定义马道、边坡样式，自主设置填挖方参数，快速实现可视化场坪设计。
- 支持场坪方案二次编辑与修改，确保设计的灵活性与精准性。
3、土方量计算：支持基于地形/实景模型进行高精度场坪土方量计算，便于科学评估平整场地所需的工作量和时间，优化场地平整设计，合理规划施工顺序和土方调配，有效控制施工成本。例如：要计算某一场坪方案的土方量，首先选择该方案，设置采样间距、计算模式，接着选择倾斜或地形数据，点击“计算土方量”即可进行该场坪的土方计算，直观查看各边坡填、挖方量。
三维场布
1、模型布设：内置丰富的三维模型库，涵盖常见的工程设施与设备（如临时建筑、机械设备、围挡、基础设施、车辆、植被等），用户可通过一键拖拽方式快速完成场地布置，同时支持用户自主添加设计模型，方便设计人员提前查看设计方案三维效果，优化设计方案的空间布局，缩短设计周期，提升沟通效率，确保设计方案的合理性与安全性。
2、工程构件布设：支持挡土墙、排水沟、截水沟、框格梁、抗滑桩、管道等工程构件快速布设，同时支持构件横截面参数化设计，三维可视化实时预览设计效果，确保设计方案的科学性与施工可行性。
3、场布标绘：支持标签、动态线、立面等多种标绘效果，提供丰富的矢量、模型编辑工具，帮助用户快速完成工程场地的三维布置与标绘，优化设计方案的空间布局与资源配置，提升设计效率与科学性。
- 二维标绘：支持在地图上添加标注、绘制图形、编辑属性信息，满足个性化场布需求。
- 三维标绘：支持用户进行立面、体等三维标绘，快速布设围栏、挡墙等设施，确保工程场地的安全性与秩序，用户可自定义临建、便道等设施的样式与布局，优化工程场地的空间利用。
设计复核

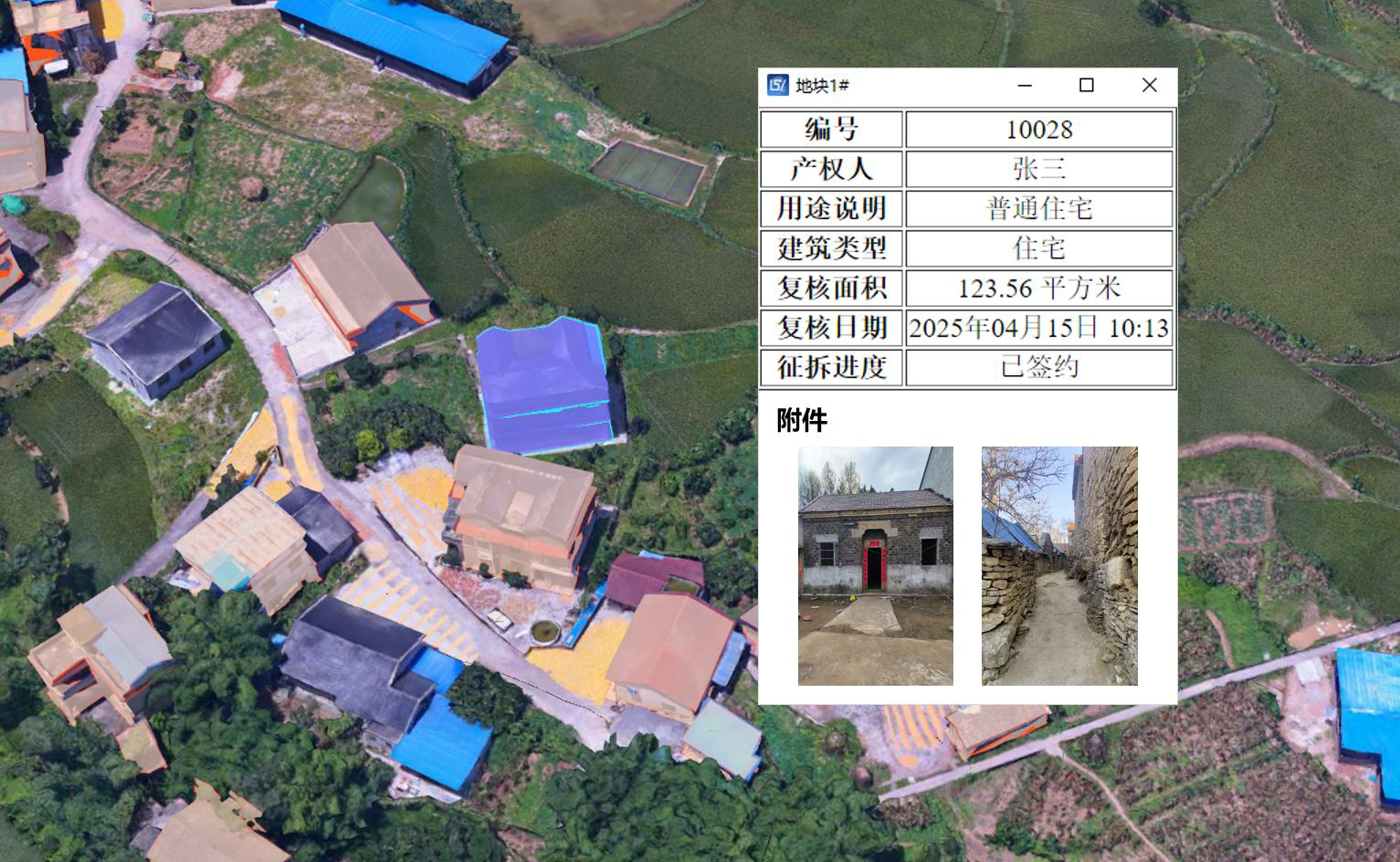

1、设计与现状精准比对：将设计模型、设计图纸与现状数据进行精准叠加融合展示，清晰呈现设计方案细节，帮助设计团队快速识别设计偏差与问题区域，通过比对提供设计复核与验收的依据，确保设计方案符合规划要求与场地条件。
2、问题标注与优化设计：支持地图上问题标注，标注结果可导出 CAD，便于设计人员后续修改与团队协作，及时调整设计方案，确保设计的精准性与可行性。
设计成果输出
1、高清漫游视频：支持 4K 高清漫游视频录制，流畅录制不卡顿，三维场景高清成像，高效输出 MP4 多媒体方案设计汇报资料，帮助用户生动展示设计方案。
2、高清出图：提供亿级像素分辨率，满足 A0 等各种挂图打印与高清设计方案汇报材料制作需求，确保设计成果的清晰呈现。
3、三维可交互方案成果：
- 真实还原方案场景，将三维场景融入汇报方案，搭建可交互的BIM+GIS 三维 PPT，360°展现项目成果。
- 支持三维项目汇报方案成果 EXE 一键打包导出，满足电子交付、方案评审需求，任意电脑一键打开汇报方案，向业主、领导、行业专家高效传递方案思路，显著提高方案过审率。
四、方案优势
1、将现场搬到设计师电脑里
- 多源数据一键拖拽式导入：支持无人机航测、GIS、BIM、CAD 等多源数据一键拖拽导入，快速构建真实场景，让设计师足不出户即可掌握现场全貌！
- 大数据量高效承载、流畅运行：即使面对海量数据，系统依然保持流畅运行，确保设计过程高效无阻！
2、设计和现状高保真还原
- 设计与现状精准比对：实现倾斜摄影模型与 CAD 图纸、BIM 模型等多源数据的精准叠加，高保真还原现场环境与设计细节，设计复核从此科学又轻松！
- 高效三维场景内容组织：快速组织三维场景内容，设计效果一目了然，方案优化轻松搞定，设计灵感随时迸发！
3、提供丰富的多维分析功能
- 地形地貌深度解析：等高线、坡度、剖面分析一键生成，360 度无死角展现场地特征，科学选址不再是难题！
- 动态模拟与智能分析：日照分析、可视域分析、土方量计算等功能，直观展现设计效果，优化方案更智能、更科学！
- 精准空间量测与评估：支持距离、面积、体积等精准测量，为设计提供可靠数据支撑，确保方案精准落地！
4、直观、方便、快捷
- 工具集成 全面易用：集合众多 GIS 工具集，涵盖数据处理、转换、分析等功能，操作简单高效，轻松辅助工程设计，让复杂任务变得简单直观！
- 三维场布 快速便捷：内置海量模型库，支持一键拖拽式快速布置优化设计方案空间布局，显著提升设计效率与科学性。
- 可交互式汇报 新颖高效：支持高清漫游视频、三维可交互方案制作与展示，设计方案栩栩如生，告别图纸式解说，让客户及业主以直观的方式理解汇报方案，大幅提升沟通效率，缩短决策周期。
