CAD文件大多是城建坐标系下使用的文件，精度很高，用于做规划设计、要素表示、信息管理等。也有很多的矢量化数据全是以CAD文件格式存储。而空间分析、GIS结果交互大多是在GIS软件下完成的，两者之间一直存在数据共享、展示方面的问题。这里介绍如何使用LocaSpaceViewer完成CAD文件和GIS软件的交互。
1.城建坐标系的由来
由于国家控制网的精度只能满足中、小比例尺测图的要求，许多城市为了适应城市规划与建设管理，各类工程的勘察设计、施工和管理、地形图测绘、城镇地籍测量等需要，建设了高精度的城市坐标系。城市坐标系有以下几种形式：
(1)与国家坐标系统一致的城市坐标系统
按照国家统一坐标系的要求，建设与国家坐标系相统一的城市大比例尺坐标系统。城市坐标系统与国家坐标系统一致，有利于控制点等测绘资料的使用。各地区地形图、地籍图的拼接和使用上将非常方便。
(2)独立坐标系
地方根据自身地理位置等实际情况，自行建立一套满足地方需求的地方独立坐标系。地方独立坐标系精度能够满足城镇地籍测量的要求。
当测区(城、镇)地处投影带的边缘或横跨两带时，长度投影变形较大，或当测区内存在两套坐标，这将给使用造成麻烦。通常选择测区中央某一子午线作为投影带的中央子午线，由此建立任意投影带独立坐标系，统一坐标系，同时又可减少投影变形，提高地籍图的精度便于拼接以及使用。
2.使用LocaSpaceViewer打开CAD文件

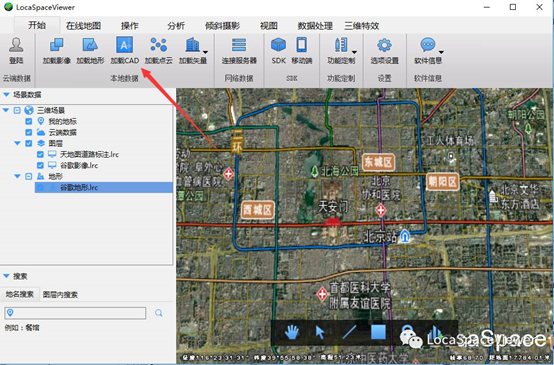

LocaSpaceViewer3.2.1版本增加了CAD菜单，专门用来加载CAD文件，如图：


LocaSpaceViewer-CAD菜单

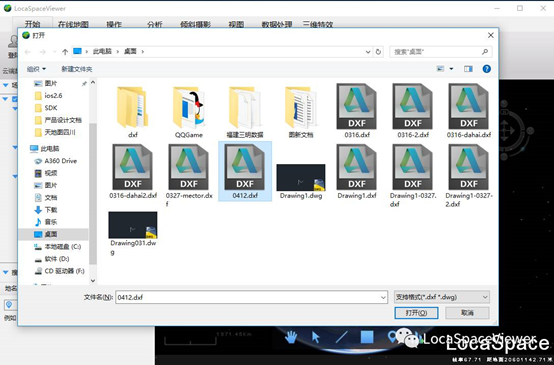

打开CAD文件


LocaSpaceViewer-打开CAD文件

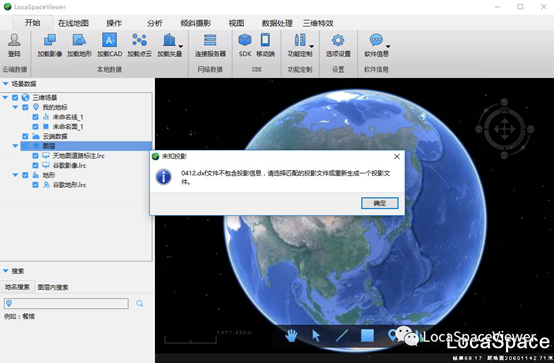

提示没有投影信息：


LocaSpaceViewer-CAD无投影信息

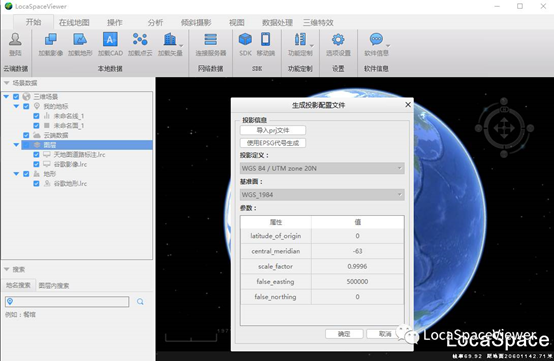

点击确定进行配置：


LocaSpaceViewer-配置CAD投影

这里知道这个dxf的坐标系统是西安80 3度带，中心经线是117度E，EPSG带号2345。
LocaSpaceViewer目前提供了两种方式来配置投影：1.直接导入一个prj文件；2.通过epsg代号直接初始化。后期还会提供直接选择投影的功能。

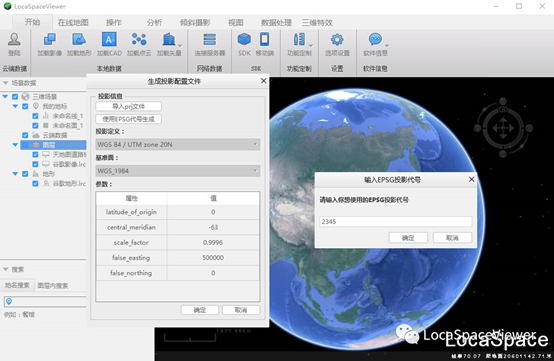

这里我们直接使用EPSG代号进行初始化：


LocaSpaceViewer -EPSG代号初始化投影

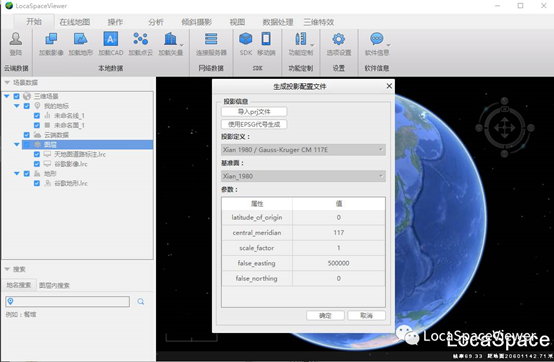

 点击确定：

LocaSpaceViewer-投影配置结果

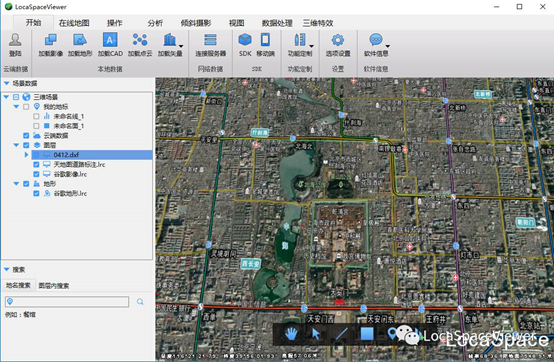

点击确定，加载，自动定位过去，发现毫无偏差，如图：


LocaSpaceViewer-加载dxf结果

加载成功后我们发现LSV自动生成了一个和dxf同名的prj文件，下次打开只要两个文件都在，就不会提示无投影信息了。
通过prj文件进行初始化的方法，也是一样简单，可以试试。
如果CAD文件本身就是经纬度格式的数据，可以不需要投影文件，如果不是可以直接载入一个prj文件作为其投影信息，也可以通过EPSG带号来确认其投影信息。
3.配置prj文件
prj文件是怎么来的？
这里给出一个获取prj文件的方法，只需要知道自己的文件投影系统是什么即可直接生成并得到prj文件。网址：【http://spatialreference.org/】

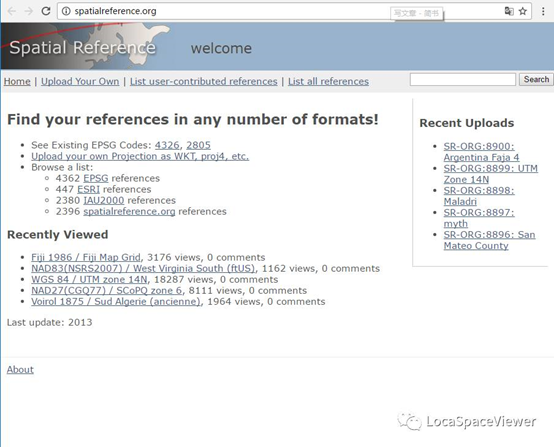

打开网站进入，如图：


spatialreference网站

假设我们的坐标投影系统是北京54，中心经线117度E；

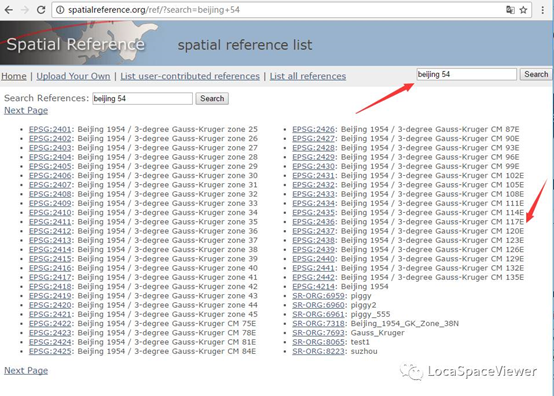

我们直接输入关键词并搜索：直接看到EPSG带号2436


spatialReference-检索

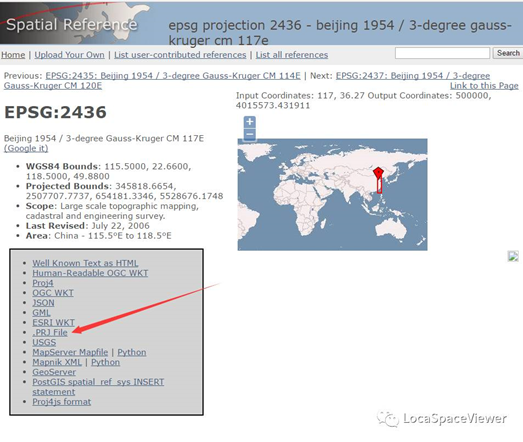

点击前面的蓝色文字链接：


patialreference-prj文件生成

这里点击.PRJ File会自动把该prj文件下载到计算机上。
大家可以试一下使用这个步骤，执行步骤2里面的导入prj功能进行尝试。
4.CAD转kml、shpfile、lgd等常见矢量数据格式
成功加载了城建坐标系或者国家标准坐标系的CAD文件后，如何导出GIS软件支持的格式？

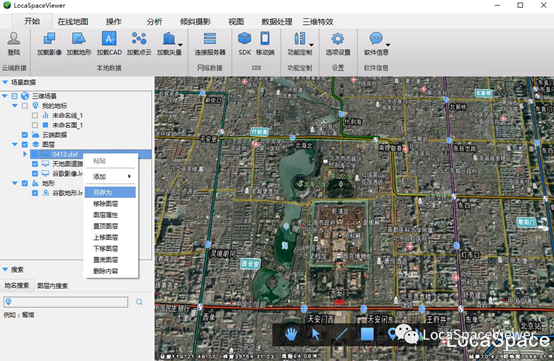

其实非常简单，只需要正常的编辑，然后直接右键另存为即可。

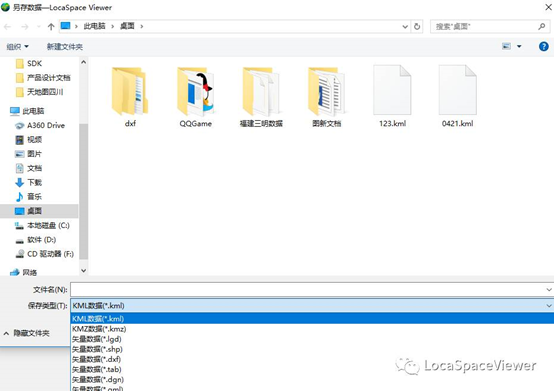

LocaSpaceViewer-格式转换

 LocaSpaceViewer-格式转换

这里支持的矢量数据格式非常多。
如果编辑完之后不导出直接保存或者关闭程序呢？

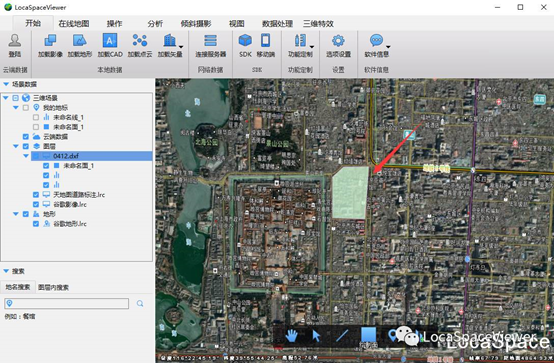

这里增加一个面，然后直接关闭程序或者移除图层，并使用CAD软件打开

LocaSpaceViewer-编辑

LocaSpaceViewer-矢量化为CAD文件
